13预应力管桩打桩施工工艺标准

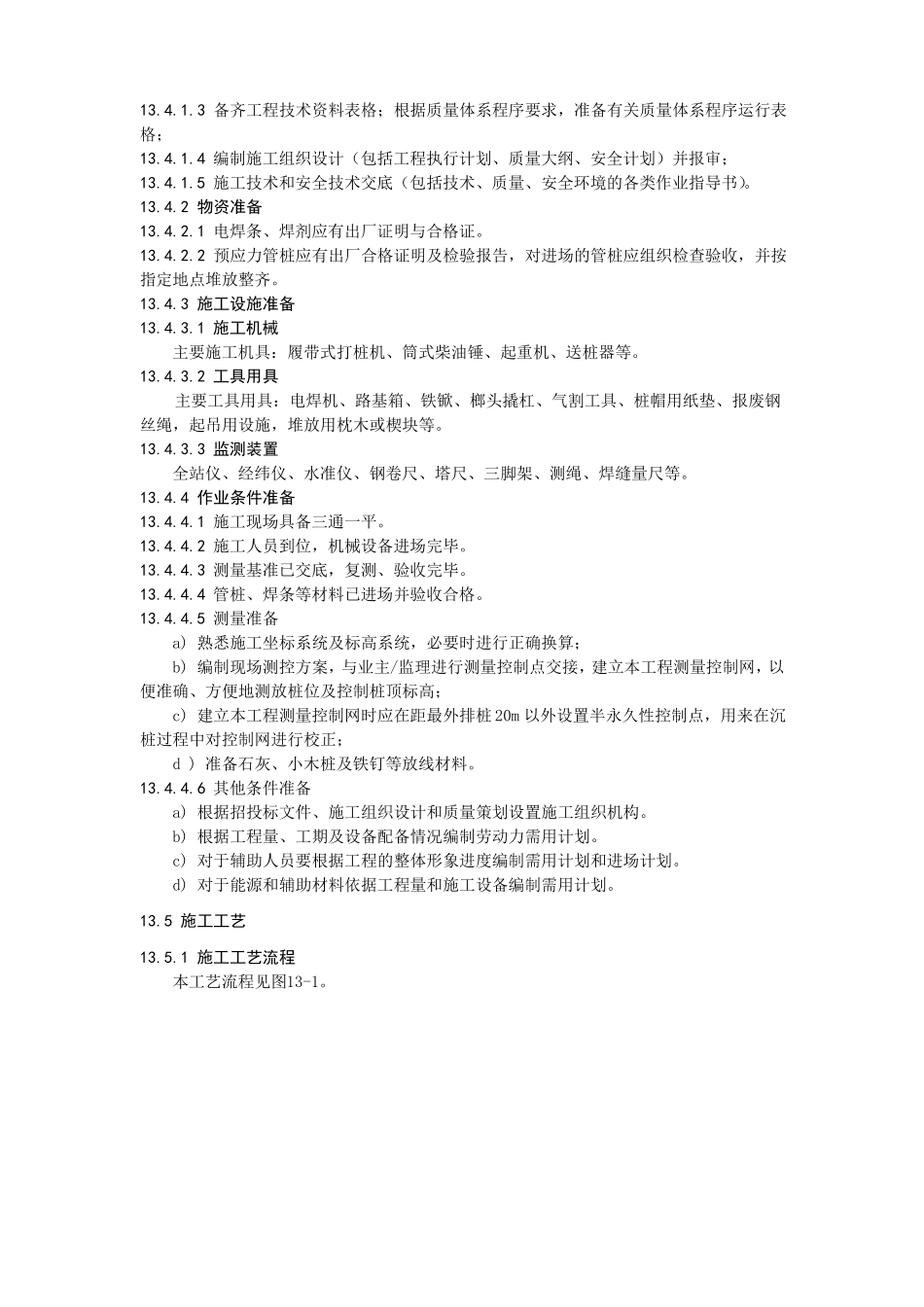

13 预应力管桩打桩施工工艺标准13.1 范围本标准规定了预应力管桩打桩的施工要求、方法和质量控制标准。本标准适用于房屋建筑工程桩基础的施工。13.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。GB50300—2013 建筑工程施工质量验收统一标准GB50202—2002 建筑地基基础工程施工质量验收规范GB50007 建筑地基基础设计规范JGJ94 建筑桩基技术规范JGJ106 建筑桩基检测技术规范13.3 术语13.3.1 管桩采用离心成型的先张法预应力混凝土的环形截面桩。13.3.2 管桩基础由打入土（岩）层中的管桩和连接于桩顶的承台共同组成的建（构）筑物基础。13.3.3 打桩利用打桩设备的锤击能量将桩沉入土层的施工方法。13.3.4 收锤标准将桩端打至预定深度附近时终止锤击的控制条件。13.3.5 送桩打桩过程中借助送桩器将桩顶沉至地面以下的工序。13.3.6 预应力管桩代号PHC——预应力高强混凝土管桩。PC——预应力混凝土管桩。PTC——预应力混凝土薄壁管桩。13.3.7 管桩的编号 XXX—X XXX（XX）—XXX—L X各种类型桩的代号桩尖类型管桩型号桩长（m）管桩外径（壁厚，mm）混凝土强度等级13.4 施工准备13.4.1 技术准备13.4.1.1 阅读设计文件，研究工程地质勘察报告，施工图会审，提前解决图纸上的问题；13.4.1.2 备齐并学习与本工程有关的技术规范、规程，掌握施工工艺；13.4.1.3 备齐工程技术资料表格；根据质量体系程序要求，准备有关质量体系程序运行表格；13.4.1.4 编制施工组织设计（包括工程执行计划、质量大纲、安全计划）并报审；13.4.1.5 施工技术和安全技术交底（包括技术、质量、安全环境的各类作业指导书）。13.4.2 物资准备13.4.2.1 电焊条、焊剂应有出厂证明与合格证。13.4.2.2 预应力管桩应有出厂合格证明及检验报告，对进场的管桩应组织检查验收，并按指定地点堆放整齐。13.4.3 施工设施准备13.4.3.1 施工机械主要施工机具：履带式打桩机、筒式柴油锤、起重机、送桩器等。13.4.3.2 工具用具主要工具用具：电焊机、路基箱、铁锨、榔头撬杠、气割工具、桩帽用纸垫、报废钢丝绳，起吊用设施，堆放用枕木或楔块等。13.4.3.3 监测装置全站仪、经纬仪、水准仪、钢卷尺、塔尺、三脚架、测绳、焊缝量尺等。13.4.4 作业条件准备13.4.4.1 施工现场具备三通一平。13...
