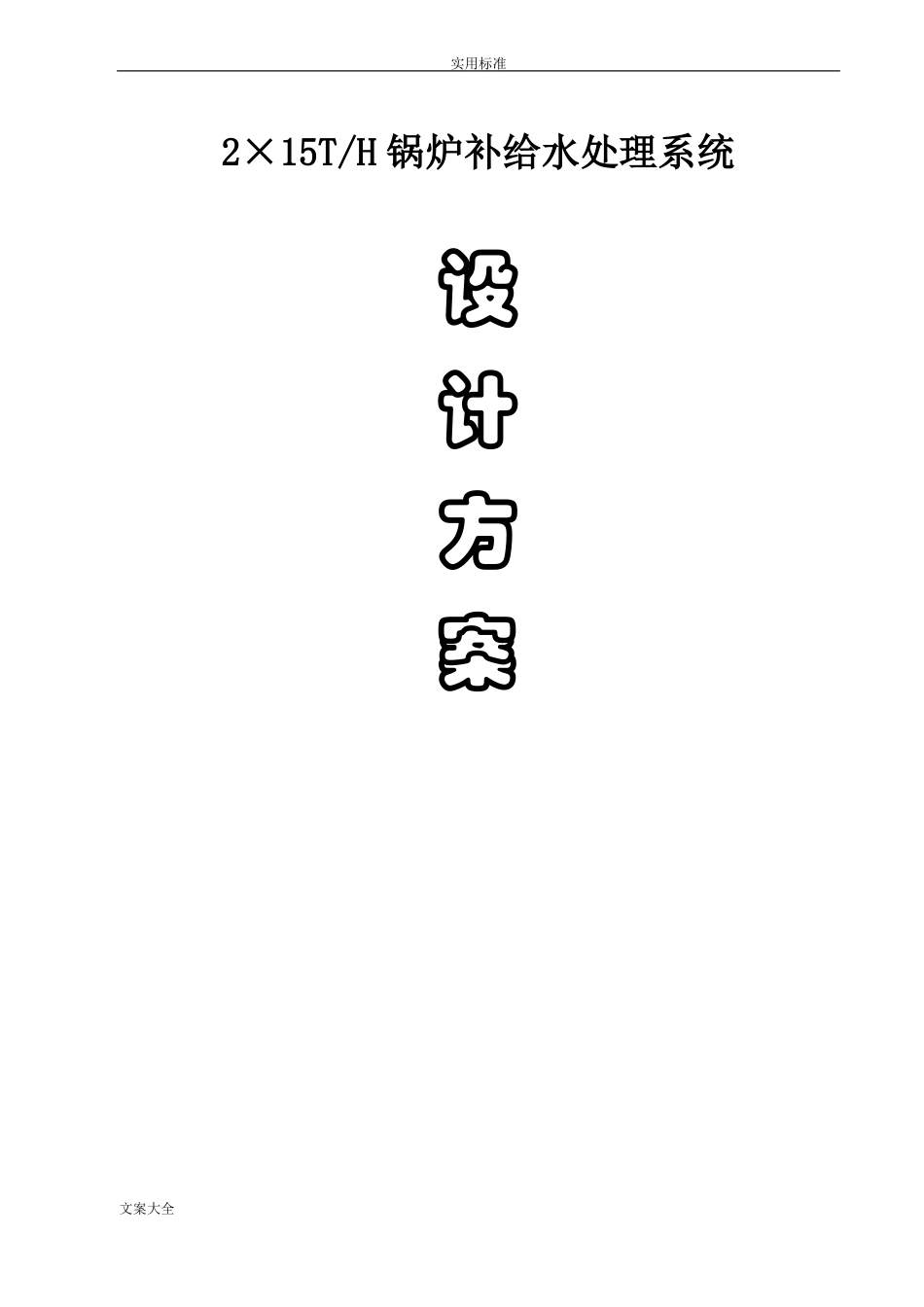

15T超滤+反渗透+EDI方案设计

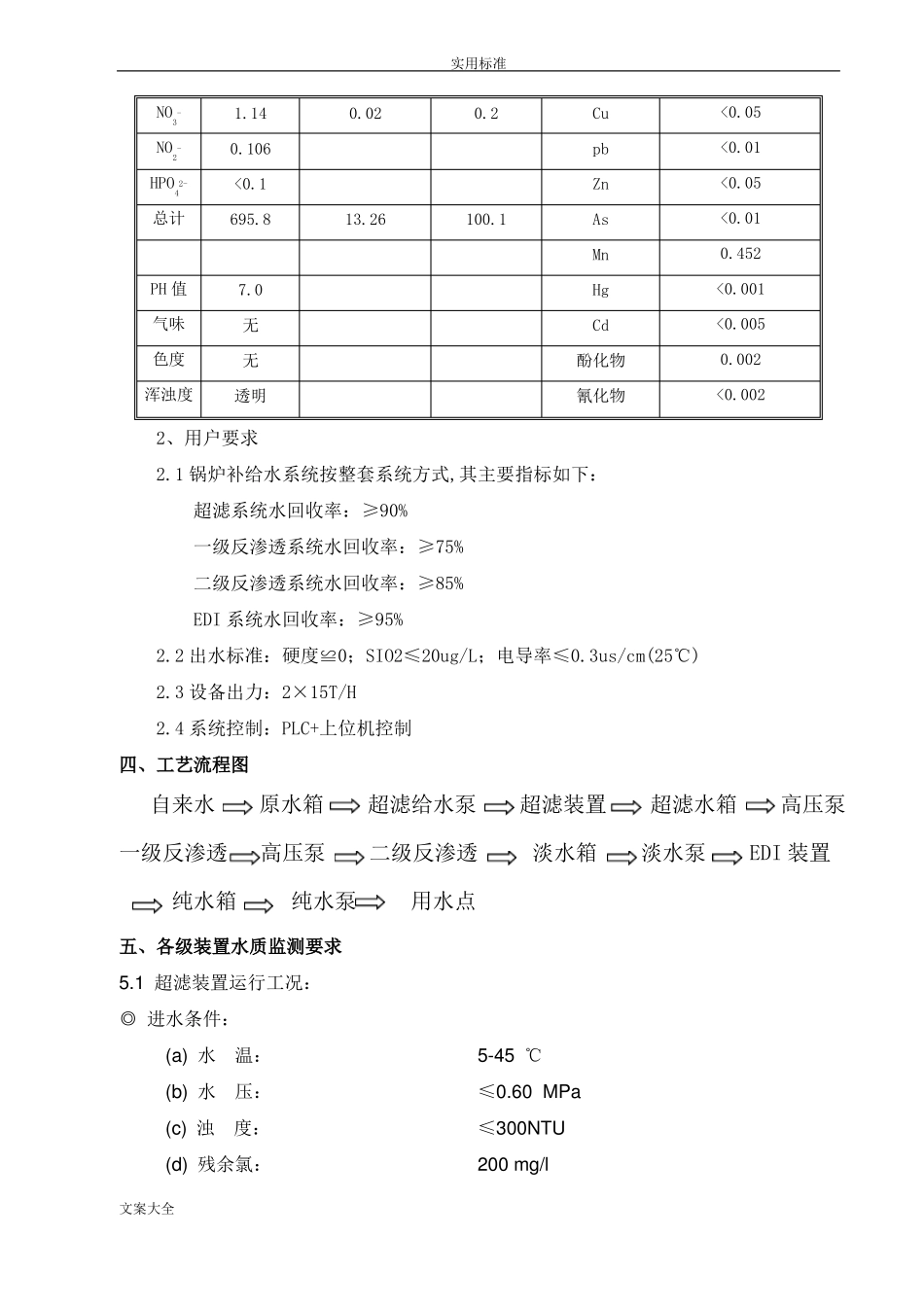

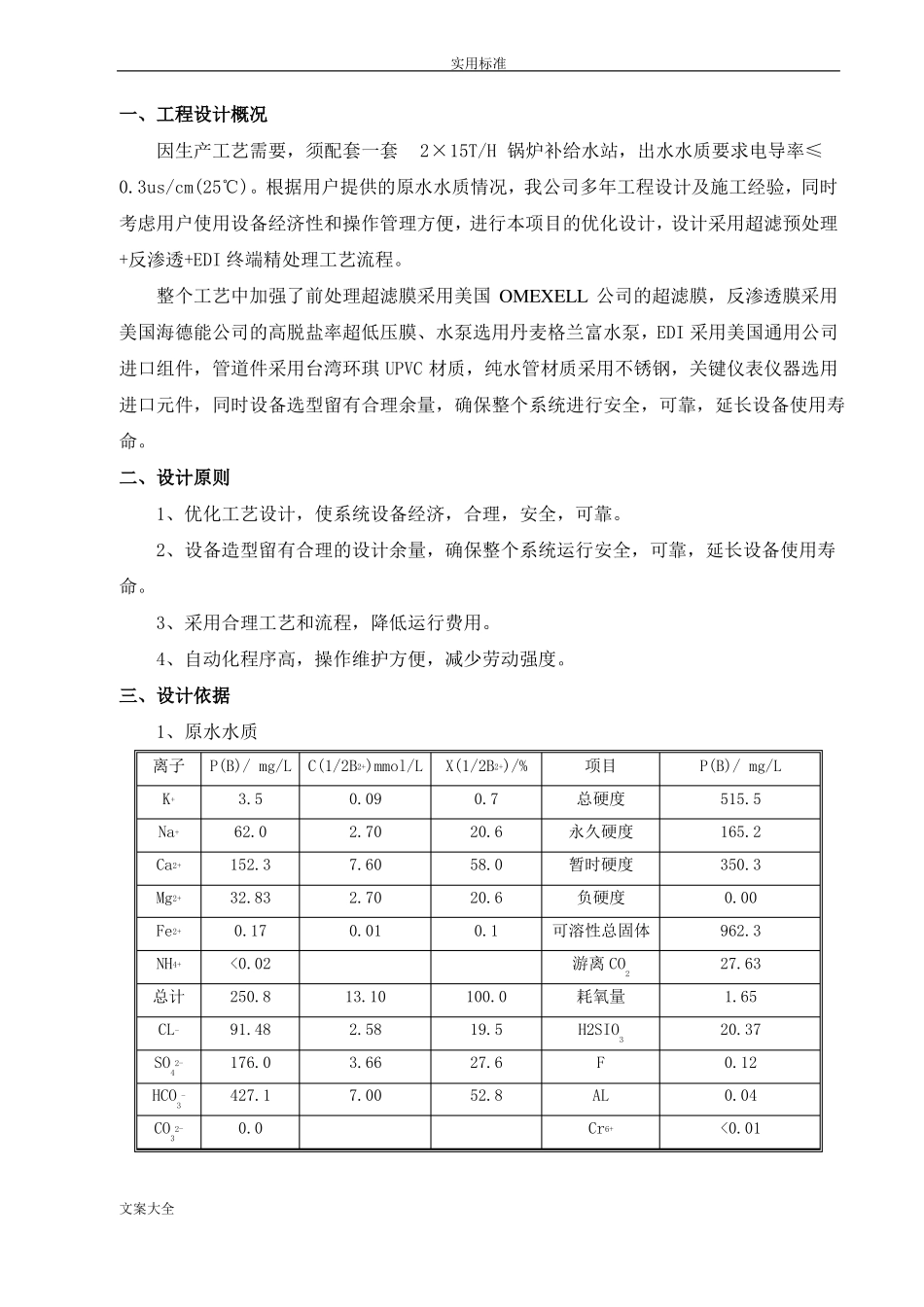

实用标准2×15T/H 锅炉补给水处理系统文案大全设计方案实用标准一、工程设计概况因生产工艺需要，须配套一套2×15T/H 锅炉补给水站，出水水质要求电导率≤0.3us/cm(25℃)。根据用户提供的原水水质情况，我公司多年工程设计及施工经验，同时考虑用户使用设备经济性和操作管理方便，进行本项目的优化设计，设计采用超滤预处理+反渗透+EDI 终端精处理工艺流程。整个工艺中加强了前处理超滤膜采用美国 OMEXELL 公司的超滤膜，反渗透膜采用美国海德能公司的高脱盐率超低压膜、水泵选用丹麦格兰富水泵，EDI 采用美国通用公司进口组件，管道件采用台湾环琪 UPVC 材质，纯水管材质采用不锈钢，关键仪表仪器选用进口元件，同时设备选型留有合理余量，确保整个系统进行安全，可靠，延长设备使用寿命。二、设计原则1、优化工艺设计，使系统设备经济，合理，安全，可靠。2、设备造型留有合理的设计余量，确保整个系统运行安全，可靠，延长设备使用寿命。3、采用合理工艺和流程，降低运行费用。4、自动化程序高，操作维护方便，减少劳动强度。三、设计依据1、原水水质离子KNaCaMgFeNH总计CLSO4HCO3CO32--2--4+2+2+2+++P(B)/ mg/LC(1/2B )mmol/LX(1/2B )/%3.562.0152.332.830.17<0.02250.891.48176.0427.10.00.092.707.602.700.0113.102.583.667.000.720.658.020.60.1100.019.527.652.82+2+项目总硬度永久硬度暂时硬度负硬度可溶性总固体游离 CO2耗氧量H2SIO3FALCr6+P(B)/ mg/L515.5165.2350.30.00962.327.631.6520.370.120.04<0.01文案大全实用标准-NO3NO2HPO4总计PH 值气味色度浑浊度2--1.140.106<0.1695.87.0无无透明0.0213.260.2100.1CupbZnAsMnHgCd酚化物氰化物<0.05<0.01<0.05<0.010.452<0.001<0.0050.002<0.0022、用户要求2.1 锅炉补给水系统按整套系统方式,其主要指标如下：超滤系统水回收率：≥90%一级反渗透系统水回收率：≥75%二级反渗透系统水回收率：≥85%EDI 系统水回收率：≥95%2.2 出水标准：硬度≌0；SIO2≤20ug/L；电导率≤0.3us/cm(25℃)2.3 设备出力：2×15T/H2.4 系统控制：PLC+上位机控制四、工艺流程图自来水原水箱超滤给水泵超滤装置超滤水箱高压泵一级反渗透高压泵二级反渗透淡水箱淡水泵 EDI 装置纯水箱纯水泵用水点五、各级装置水质监测要求5.1 超滤装置运行工况：◎ 进水条件：(a) 水温：(b) 水压：(c) 浊度：(d) 残余氯：文案大全5-45 ℃≤0.60 MPa≤300NTU200 mg/l实用标准(e) pH：◎ 反洗条件：(...
