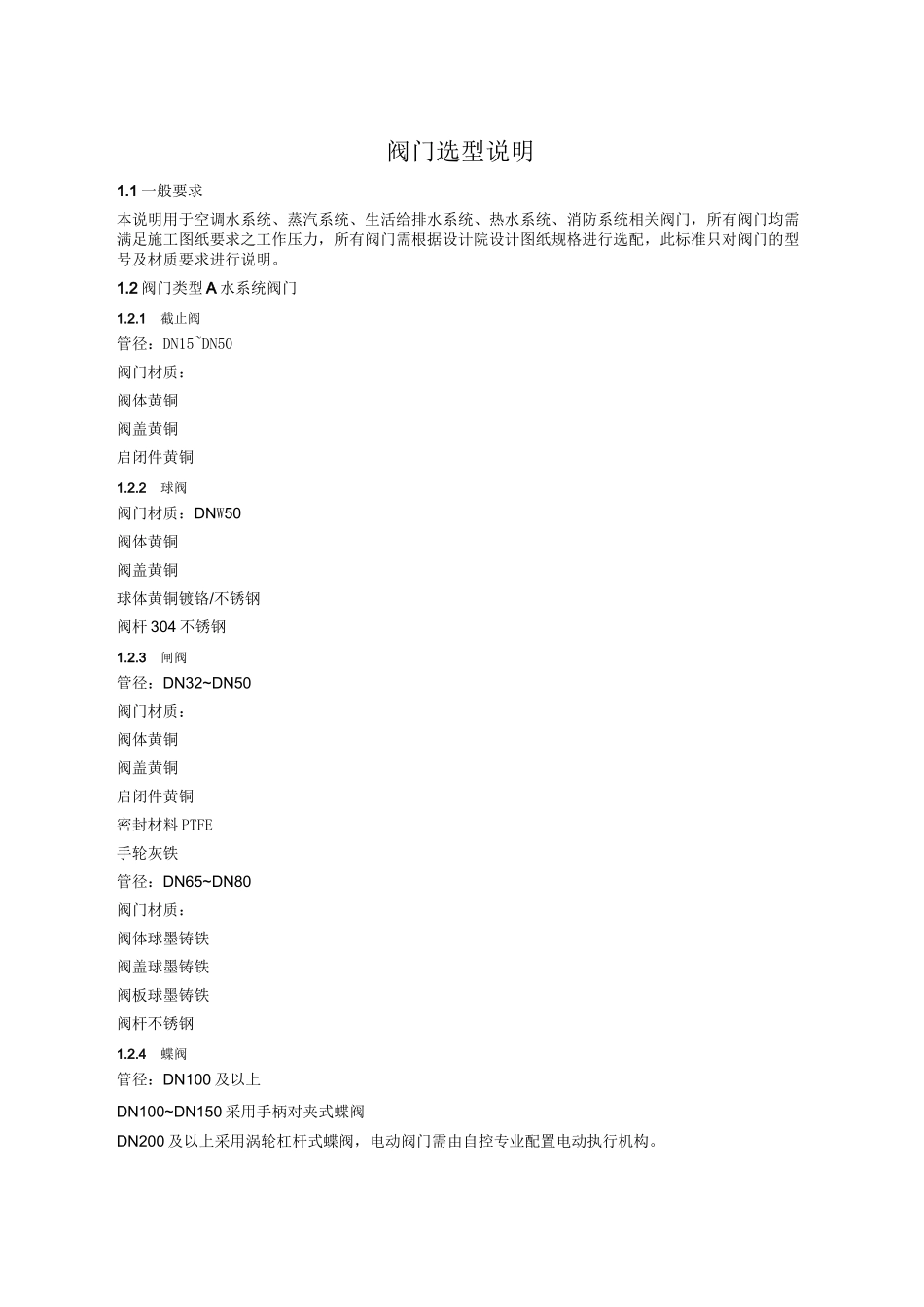

阀门选型说明

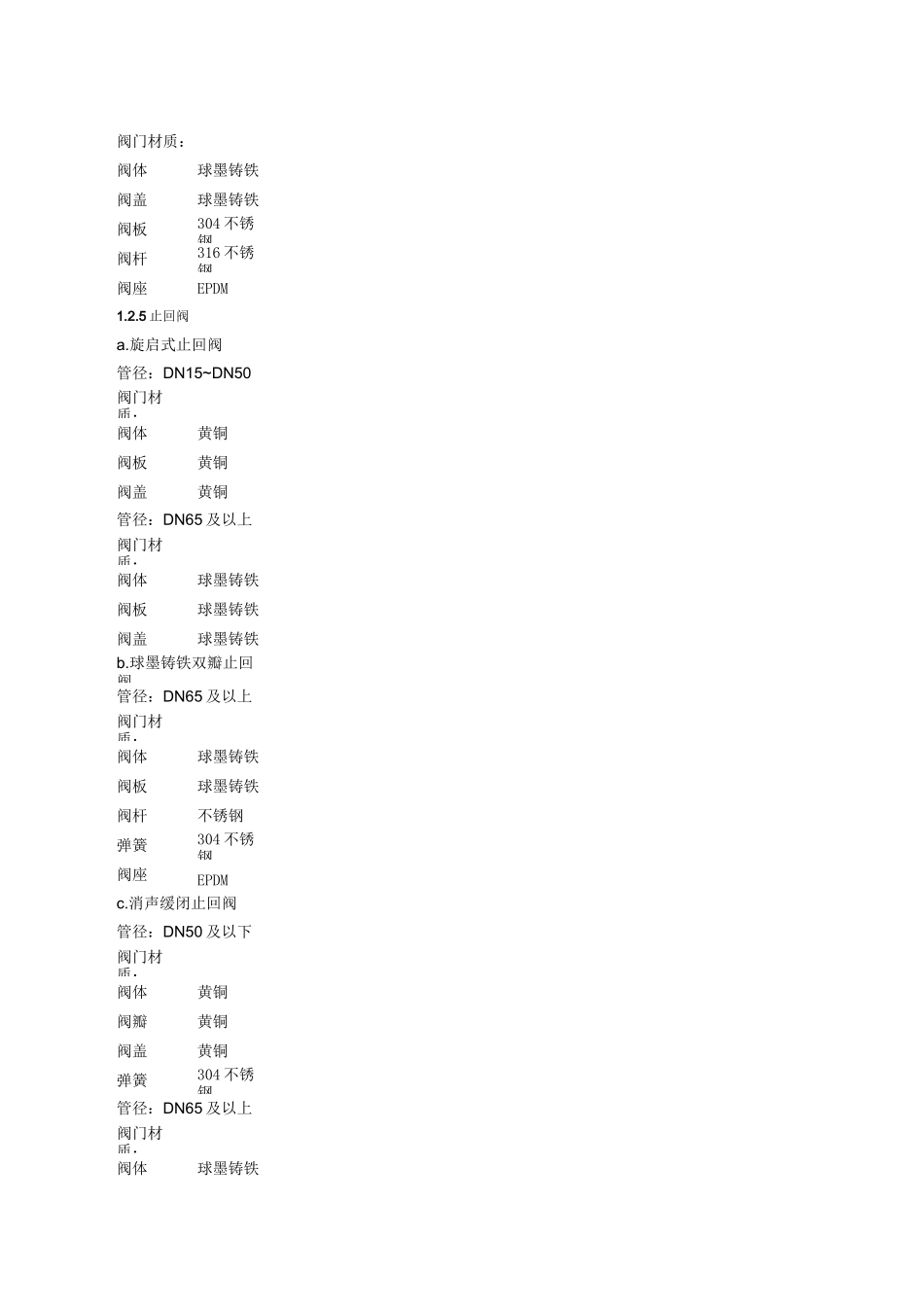

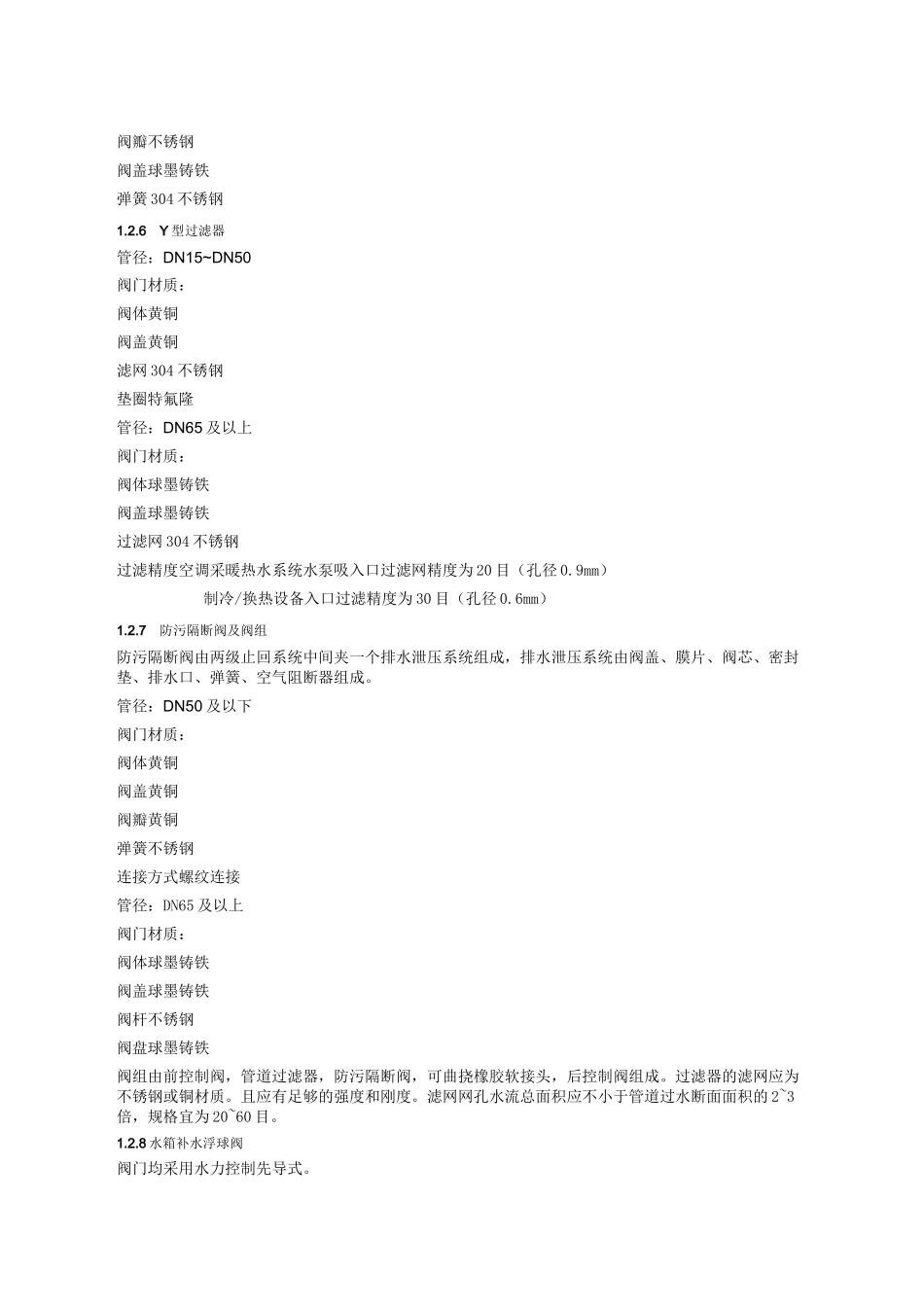

阀门选型说明1.1 一般要求本说明用于空调水系统、蒸汽系统、生活给排水系统、热水系统、消防系统相关阀门，所有阀门均需满足施工图纸要求之工作压力，所有阀门需根据设计院设计图纸规格进行选配，此标准只对阀门的型号及材质要求进行说明。1.2 阀门类型 A 水系统阀门1.2.1截止阀管径：DN15~DN50阀门材质：阀体黄铜阀盖黄铜启闭件黄铜1.2.2球阀阀门材质：DNW50阀体黄铜阀盖黄铜球体黄铜镀铬/不锈钢阀杆 304 不锈钢1.2.3闸阀管径：DN32~DN50阀门材质：阀体黄铜阀盖黄铜启闭件黄铜密封材料 PTFE手轮灰铁管径：DN65~DN80阀门材质：阀体球墨铸铁阀盖球墨铸铁阀板球墨铸铁阀杆不锈钢1.2.4蝶阀管径：DN100 及以上DN100~DN150 采用手柄对夹式蝶阀DN200 及以上采用涡轮杠杆式蝶阀，电动阀门需由自控专业配置电动执行机构。阀门材质：阀体球墨铸铁阀盖球墨铸铁阀板304 不锈钢阀杆316 不锈钢阀座EPDM1.2.5 止回阀a.旋启式止回阀管径：DN15~DN50阀门材质：阀体黄铜阀板黄铜阀盖黄铜管径：DN65 及以上阀门材质：阀体球墨铸铁阀板球墨铸铁阀盖球墨铸铁b.球墨铸铁双瓣止回阀管径：DN65 及以上阀门材质：阀体球墨铸铁阀板球墨铸铁阀杆不锈钢弹簧304 不锈钢阀座EPDMc.消声缓闭止回阀管径：DN50 及以下阀门材质：阀体黄铜阀瓣黄铜阀盖黄铜弹簧304 不锈钢管径：DN65 及以上阀门材质：阀体球墨铸铁阀瓣不锈钢阀盖球墨铸铁弹簧 304 不锈钢1.2.6Y 型过滤器管径：DN15~DN50阀门材质：阀体黄铜阀盖黄铜滤网 304 不锈钢垫圈特氟隆管径：DN65 及以上阀门材质：阀体球墨铸铁阀盖球墨铸铁过滤网 304 不锈钢过滤精度空调采暖热水系统水泵吸入口过滤网精度为 20 目（孔径 0.9mm）制冷/换热设备入口过滤精度为 30 目（孔径 0.6mm）1.2.7防污隔断阀及阀组防污隔断阀由两级止回系统中间夹一个排水泄压系统组成，排水泄压系统由阀盖、膜片、阀芯、密封垫、排水口、弹簧、空气阻断器组成。管径：DN50 及以下阀门材质：阀体黄铜阀盖黄铜阀瓣黄铜弹簧不锈钢连接方式螺纹连接管径：DN65 及以上阀门材质：阀体球墨铸铁阀盖球墨铸铁阀杆不锈钢阀盘球墨铸铁阀组由前控制阀，管道过滤器，防污隔断阀，可曲挠橡胶软接头，后控制阀组成。过滤器的滤网应为不锈钢或铜材质。且应有足够的强度和刚度。滤网网孔水流总面积应不小于管道过水断面面积的 2~3倍，规格宜为 20~60 目。1.2.8 水箱补水浮球阀阀门均采用水力控制先导式。阀门材质：阀体球墨铸铁阀盖黄...
