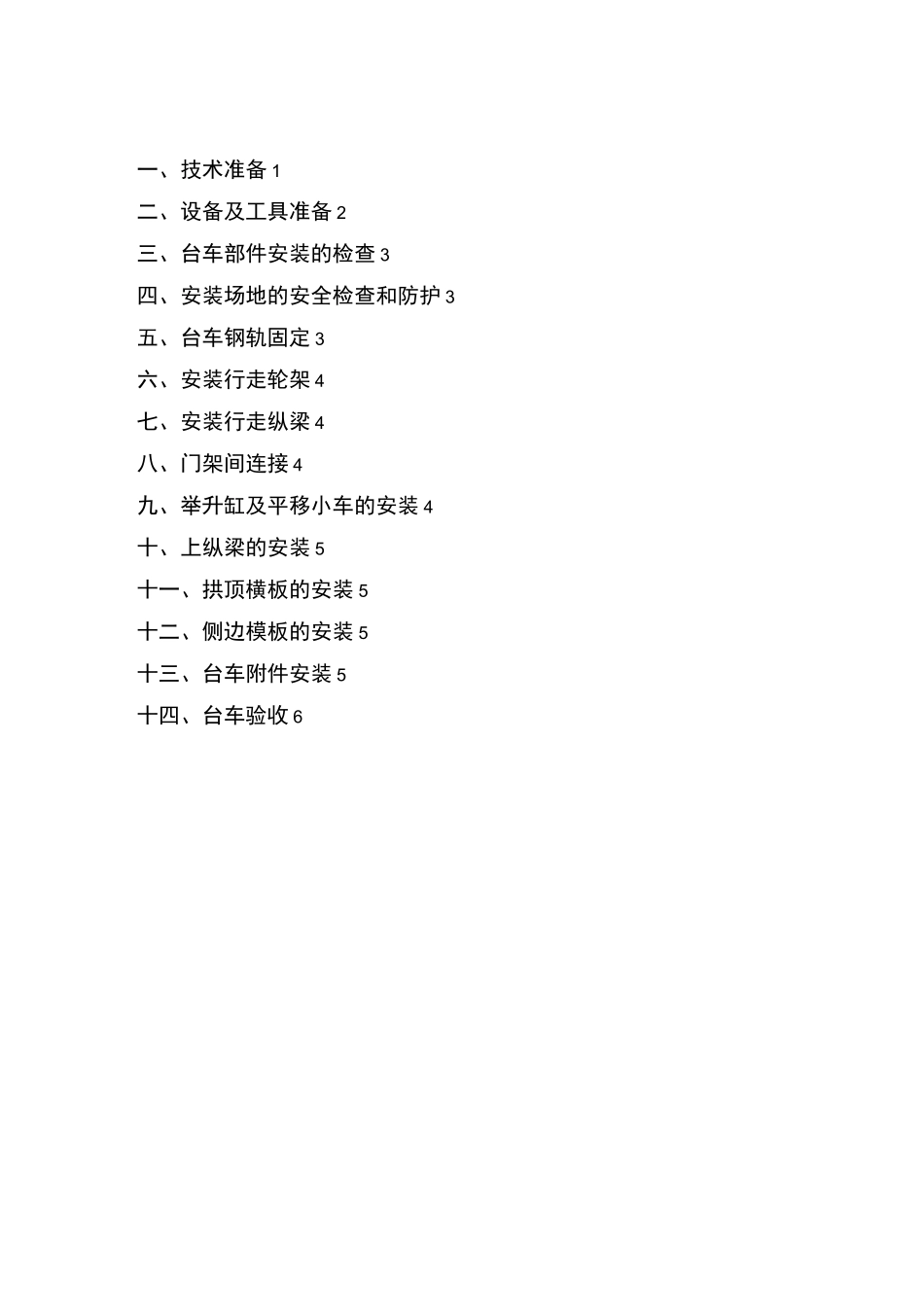

二衬台车拼装方案

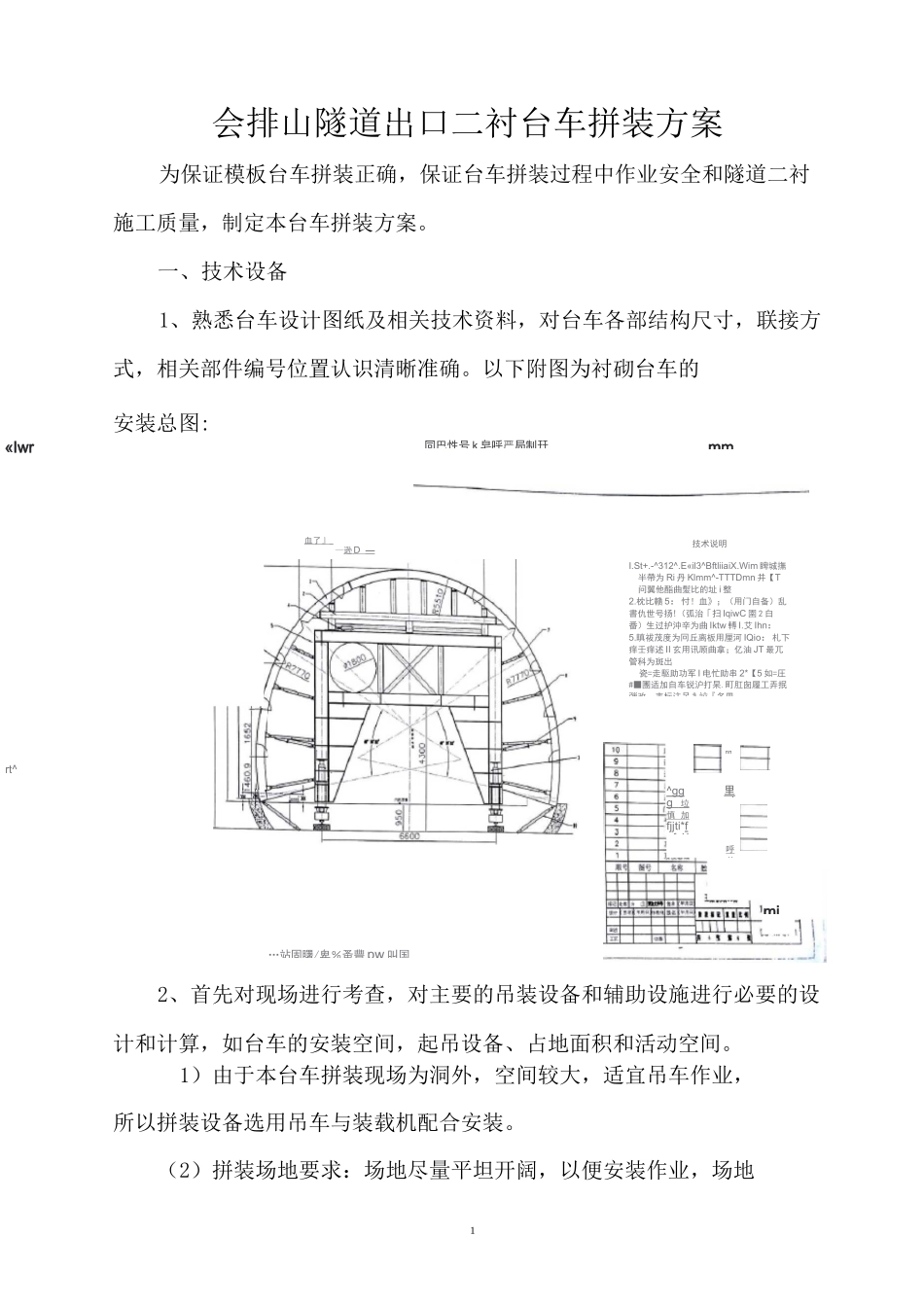

一、技术准备 1二、设备及工具准备 2三、台车部件安装的检查 3四、安装场地的安全检查和防护 3五、台车钢轨固定 3六、安装行走轮架 4七、安装行走纵梁 4八、门架间连接 4九、举升缸及平移小车的安装 4十、上纵梁的安装 5十一、拱顶横板的安装 5十二、侧边模板的安装 5十三、台车附件安装 5十四、台车验收 613MI口9__…站固曙/卑％蚤豐 pw 叫国技术说明I.St+.-^312^.E«il3^BftliiaiX.Wim 睥城撫半帶为 Ri 丹 Klmm^-TTTDmn 并【T问翼他酯曲髪比的址 i 整2.枕比赣 5：忖！血》；（用门自备）乱書仇世号扬!（弧治「扫 IqiwC 圉 2 白番）生过护沖辛为曲 Iktw 轉 I.艾 Ihn：5.瞋祓茂度为冋丘离板用厘河 IQio：札下痒壬痒述 II 玄用讯顾曲拿；亿油 JT 最兀管科为斑出瓷=走駆助功军 I 电忙助串 2*【5 如=圧#■團适加自车锐沪打杲.町肛囱履工弄抿弾改，耒标注足扌竝『名皿?.«Iwr会排山隧道出口二衬台车拼装方案为保证模板台车拼装正确，保证台车拼装过程中作业安全和隧道二衬施工质量，制定本台车拼装方案。一、技术设备1、熟悉台车设计图纸及相关技术资料，对台车各部结构尺寸，联接方式，相关部件编号位置认识清晰准确。以下附图为衬砌台车的安装总图:2、首先对现场进行考查，对主要的吊装设备和辅助设施进行必要的设计和计算，如台车的安装空间，起吊设备、占地面积和活动空间。1）由于本台车拼装现场为洞外，空间较大，适宜吊车作业，所以拼装设备选用吊车与装载机配合安装。（2）拼装场地要求：场地尽量平坦开阔，以便安装作业，场地同巴性号 k 皂呼严局制幵血了』 _ —逊 D_ — ・mimm里对rt^rr呼前^ggg 垃 慎 加fjjti*f»fe¥册2一般在 15mX20m 即可，可根据现场实际而定。3、台车安装计划完成日期。序号台车进场时间拼装完成时间安装人员12016 年 10 月 20 日2016 年 11 月 25 日5 人二、设备及工具准备1、确定起吊设备现场使用的可行性位置，在起吊高度，提升吨位满足的情况下方可施工。2、严格检查起吊用具，如钢丝绳的规格、长度、数量、绳环状况、磨损情况、钢丝绳卡、吊环等工具情况，如发现问题要及时更换三、台车部件安装的检查1、钢结构部件在运输过程中有无碰撞变形、丢失、错运。2、液压行走、支撑部分各类配件是否齐全。3、连接紧固用的螺栓，销轴的规格、数量是否正确齐全。如有问题应采取相应的措施和办法及时处理解决。四、安装场地的安全检查和防护1、各类设备、...
