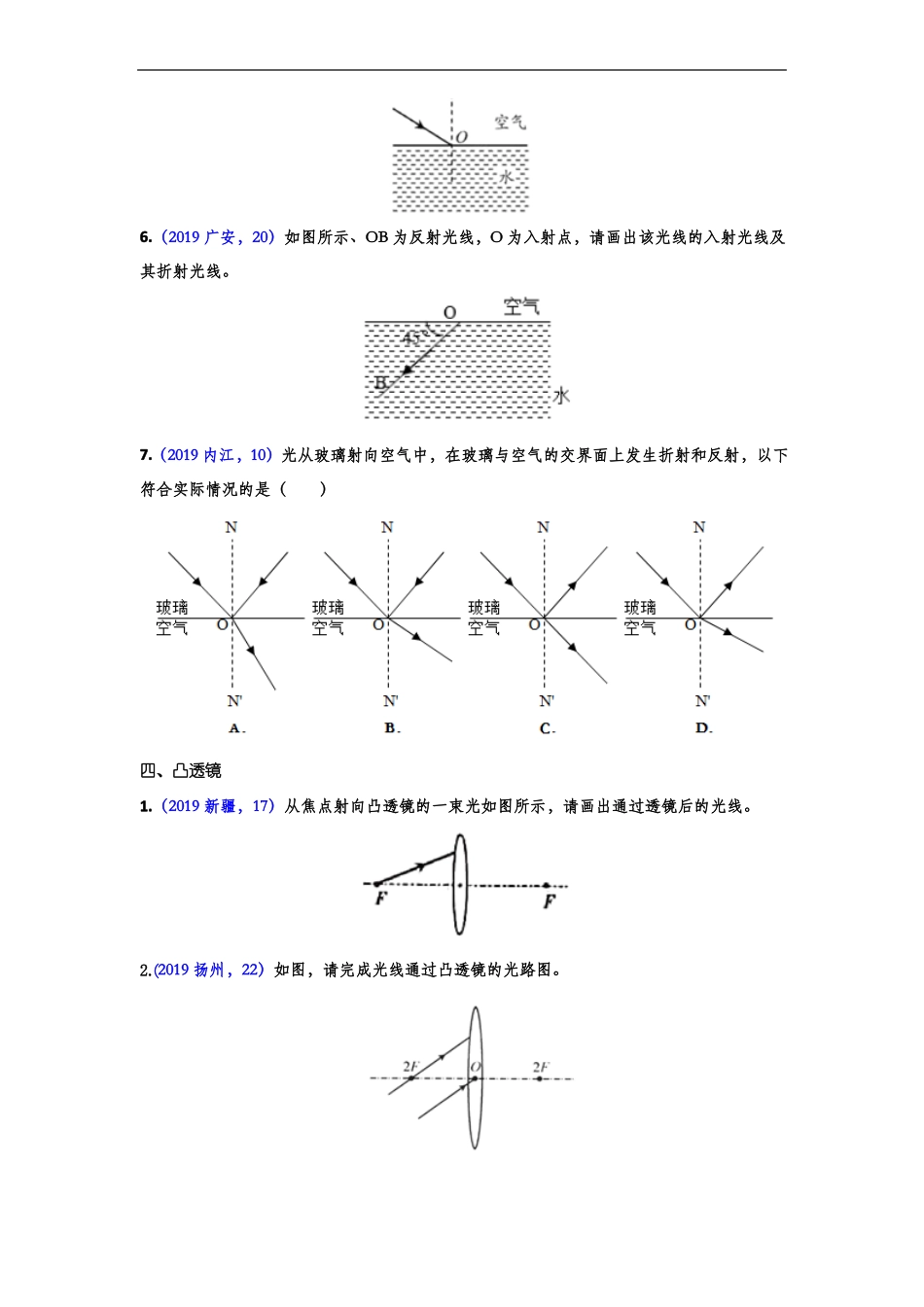

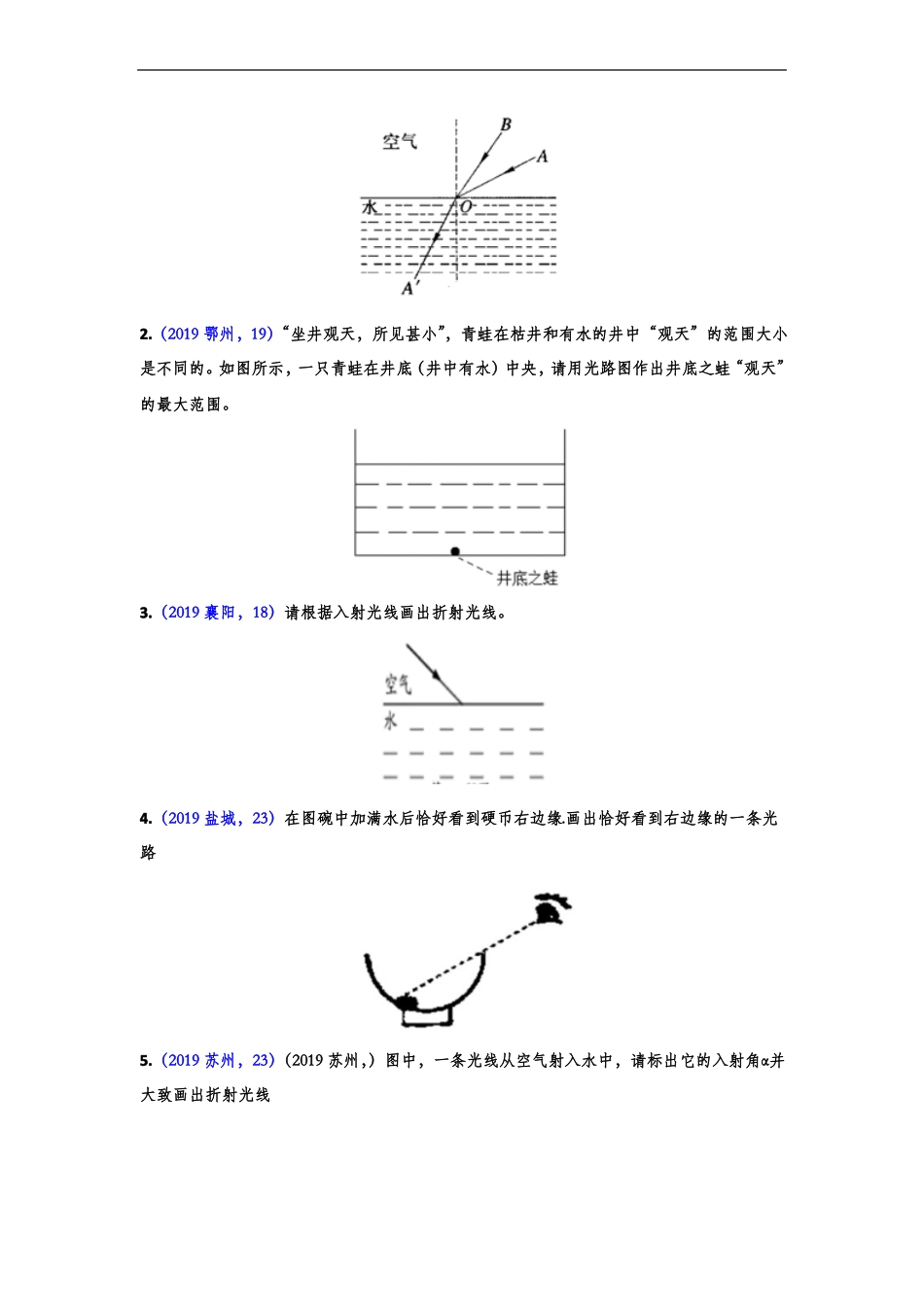

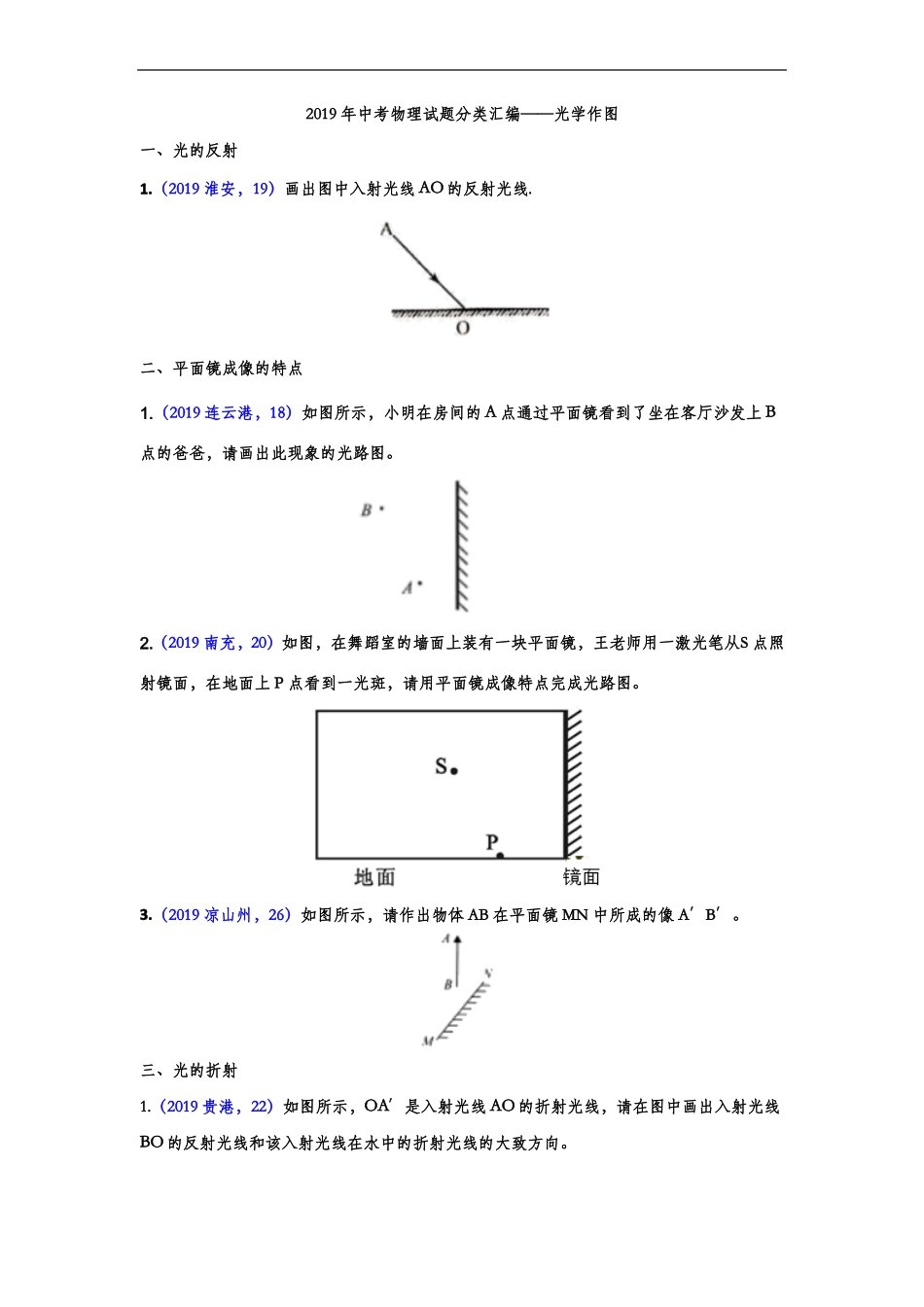

2019 年中考物理试题分类汇编——光学作图一、光的反射1.（2019 淮安，19）画出图中入射光线 AO 的反射光线.二、平面镜成像的特点1.（2019 连云港，18）如图所示，小明在房间的 A 点通过平面镜看到了坐在客厅沙发上 B点的爸爸，请画出此现象的光路图。2.（2019 南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S 点照射镜面，在地面上 P 点看到一光斑，请用平面镜成像特点完成光路图。3.（2019 凉山州，26）如图所示，请作出物体 AB 在平面镜 MN 中所成的像 A′B′。三、光的折射1.（2019 贵港，22）如图所示，OA′是入射光线 AO 的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小2.（2019 鄂州，19）是不同的。如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。3.（2019 襄阳，18）请根据入射光线画出折射光线。4.（2019 盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路（2019 苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并5.（2019 苏州，23）大致画出折射光线6.（2019 广安，20）如图所示、OB 为反射光线，O 为入射点，请画出该光线的入射光线及其折射光线。7.（2019 内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）四、凸透镜1.（2019 新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。2.(2019 扬州，22）如图，请完成光线通过凸透镜的光路图。3.（2019 阜新，20）图中 S′为烛焰 S 的像，请通过作图画出透镜、标出一个焦点F 的位置并完成光路图。4.（2019 德阳，15）请画出图中两条入射光线对应的出射光线。5.（2019 常德，24）如下图所示，请完成折射光路图。6.（2019 自贡，25）有一点光源 S，它在平面镜中的像与凸透镜的焦点 F 重合，S 发出的一条光线经平面镜反射后，反射光线为 a，如图所示。请在图中画出：（1）凸透镜的焦点 F；（2）点光源 S 的位置；（3）光线 a 经过凸透镜后的折射光线。7.(2019 遂宁，19)如图，OA 是光源 S 发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点 F．请作出 OA 的入射光线和经凸透镜折射后的折射光线。8.（2019 内江，20）如图所示，...
