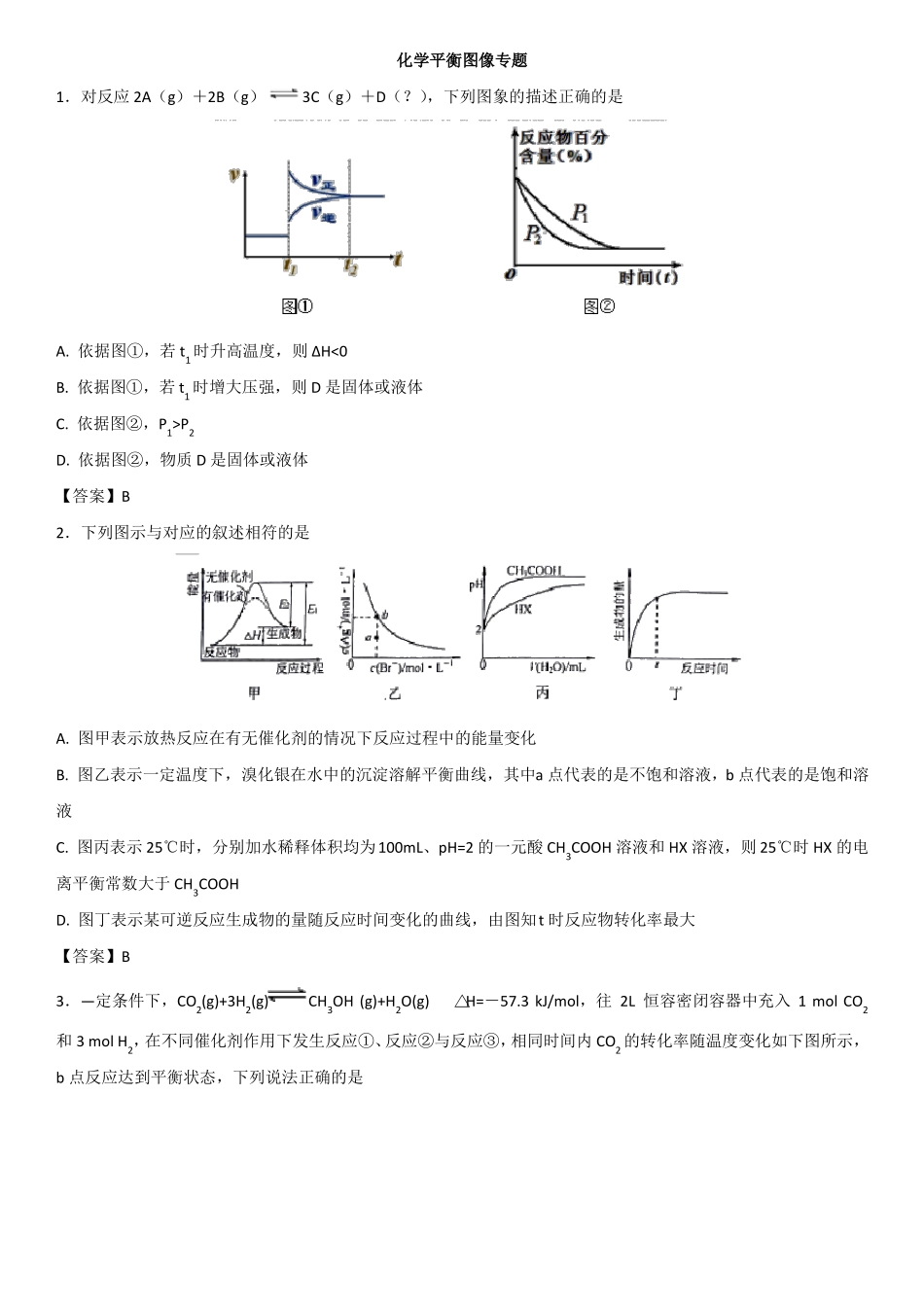

化学平衡图像专题1．对反应 2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述正确的是A. 依据图①，若 t1 时升高温度，则 ΔH<0B. 依据图①，若 t1 时增大压强，则 D 是固体或液体C. 依据图②，P1>P2D. 依据图②，物质 D 是固体或液体【答案】B2．下列图示与对应的叙述相符的是A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a 点代表的是不饱和溶液，b 点代表的是饱和溶液C. 图丙表示 25℃时，分别加水稀释体积均为100mL、pH=2 的一元酸 CH3COOH 溶液和 HX 溶液，则 25℃时 HX 的电离平衡常数大于 CH3COOHD. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t 时反应物转化率最大【答案】B3．—定条件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g)△H=－57.3 kJ/mol，往 2L 恒容密闭容器中充入 1 mol CO2和 3 mol H2，在不同催化剂作用下发生反应①、反应②与反应③，相同时间内 CO2 的转化率随温度变化如下图所示，b 点反应达到平衡状态，下列说法正确的是A. a 点 v(正)>v(逆）B. b 点反应放热 53.7 kJC. 催化剂效果最佳的反应是③D. c 点时该反应的平衡常数 K=4/3(mol-2.L-2)【答案】A4．如图是可逆反应 A+2B2C+3D 的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是A. 正反应是放热反应B. A、B 一定都是气体C. D 一定不是气体D. C 可能是气体【答案】B5．下图是恒温下 H2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1 时刻改变的外界条件是A. 升高温度B. 增大压强C. 增大反应物浓度D. 加入催化剂【答案】C6．汽车尾气净化的主要反应原理为 2NO(g)+2CO(g)2CO2(g)+N2(g)。将 1.0 mol NO、0.8 mol CO 充入 2 L 恒容密闭容器，分别在 T1℃和 T2℃下测得 n(CO2)随时间(t)的变化曲线如下图所示。下列说法正确的是A. 该反应是吸热反应B. T1℃时，K=0.9C. T2℃时，0~2s 内的平均反应速率 v(N2)=0.075 mol/(L·s)D. T1℃时，向平衡体系中加入 1 mol NO，再次平衡时 NO 转化率大于 40%【答案】C7．下列图示与对应的叙述相符的是A. 图 1 表示向氨水中通入 HCl 气体，溶液的导电能力变化B. 图 2 表示不同温度下水溶液中 H+和 OH-浓度变化的曲线，图中温度 T2>T1C. 图 3 可表示 pH 相同的 NaOH ...
