400V配电装置检修规程2016正文要点VIP专享

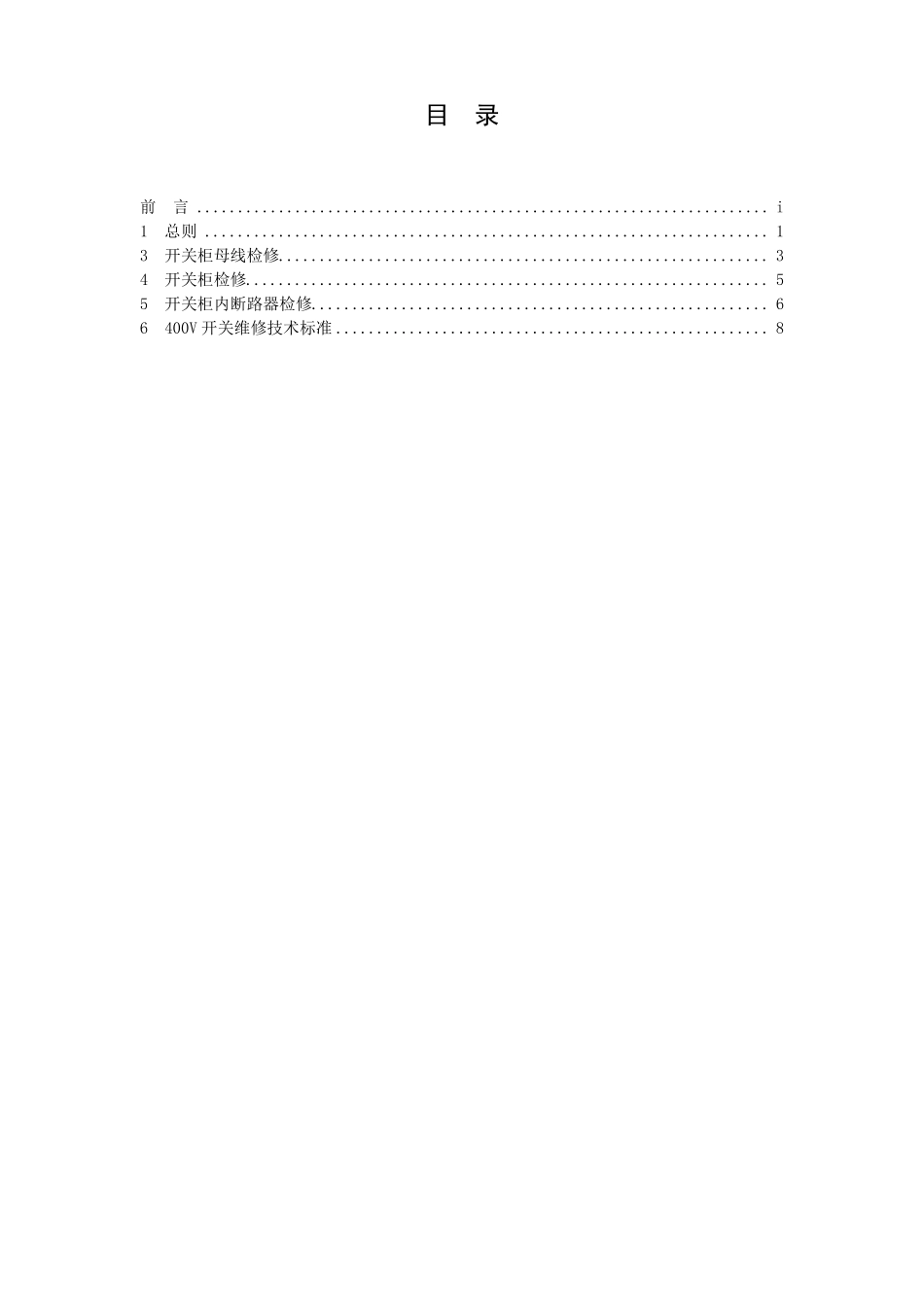

目录前言 ...................................................................... i1总则 ..................................................................... 13开关柜母线检修............................................................ 34开关柜检修................................................................ 55开关柜内断路器检修........................................................ 66 400V 开关维修技术标准 ..................................................... 8前言为确保低压电气设备的安全运行，促进 380V 配电装置维护技术水平的提高，特制定本标准。本标准依据有关国标、行标及制造厂提供的技术资料，并结合本公司实际情况初次编制，对华能苏州热电有限责任公司 400V 配电装置维护技术作了必要的指导和规范，并经审核试行，要求电热检修人员熟知、掌握。本标准由华能苏州热电有限责任公司策划部负责起草编写： 方燕飞、陈成旭初审： 薛承和复审：批准：本标准发布于 2008 年 09 月i华能苏州热电有限责任公司2×60MW 机组 400V 配电装置检修规程1总则1.1 本规程适用于华能苏州热电有限责任公司 400V 系统开关柜、MCC 柜(以下简称开关柜)检修工作。1.2 引用标准电业安全工作规程 DL408电气设备预防性试验规程 DL/T596电气装置安装工程电气设备交接试验标准 GB501501.3 本规程自公布之日起执行，若有不完善之处,将及时修改补充。1.4 低压成套开关柜主要技术参数序号123456序号123456型号额定电压(V)额定电流(A)额定频率(HZ)符合标准制造厂家项目型号额定电压(V)额定频率(HZ)防护等级出厂日期制造厂家项目内容MZS40050IP402006.4江苏长江电器股份有限公司内容E4S、E3N、E1N、S4H 、S3H、S2S、S2X、MS3254004000、3200、800、400、250、160、100、80、63、50、32、25、16、12.550IEC60947-2 GB14048-2厦门 ABB 低压电器设备有限公司1.5 低压断路器主要技术参数12 检修周期及检修项目2.1 检修周期2.1.1 四年大修一次，一般随机组的大修进行。2.1.2 小修按设备的运行情况决定，但每年至少要小修一次。2.1.3 如运行中出现突发性故障，应根据实际情况进行临检或抢修。2.2 大修项目2.2.1 开关柜检修。2.2.2 开关柜母线检修。2.2.3 开关柜二次回路检查与元件测试。2.2.4 开关柜开关座检修。2.2.5 开关柜附件检修。2.3 小修项目2.3.1 开关柜清扫。2.3.2 机...
