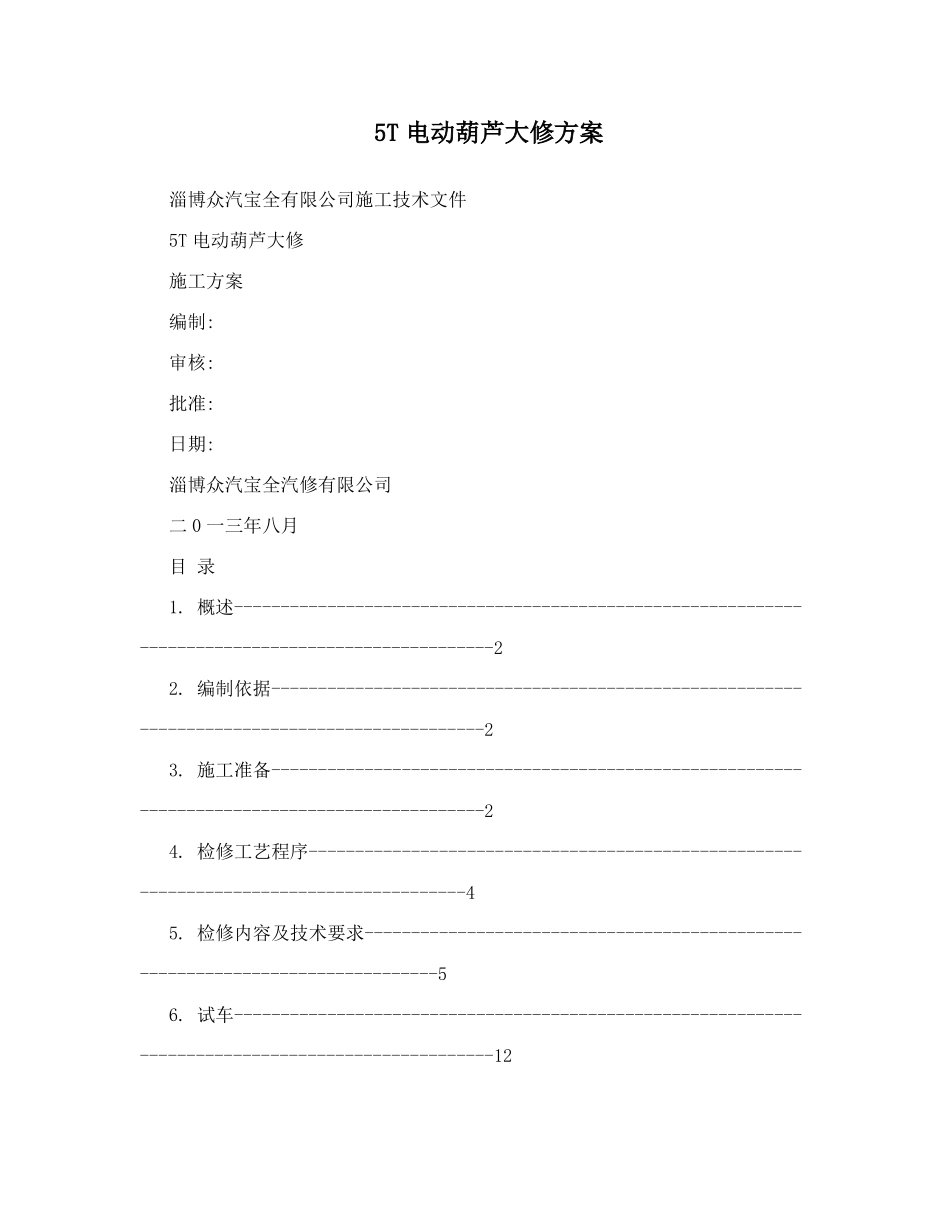

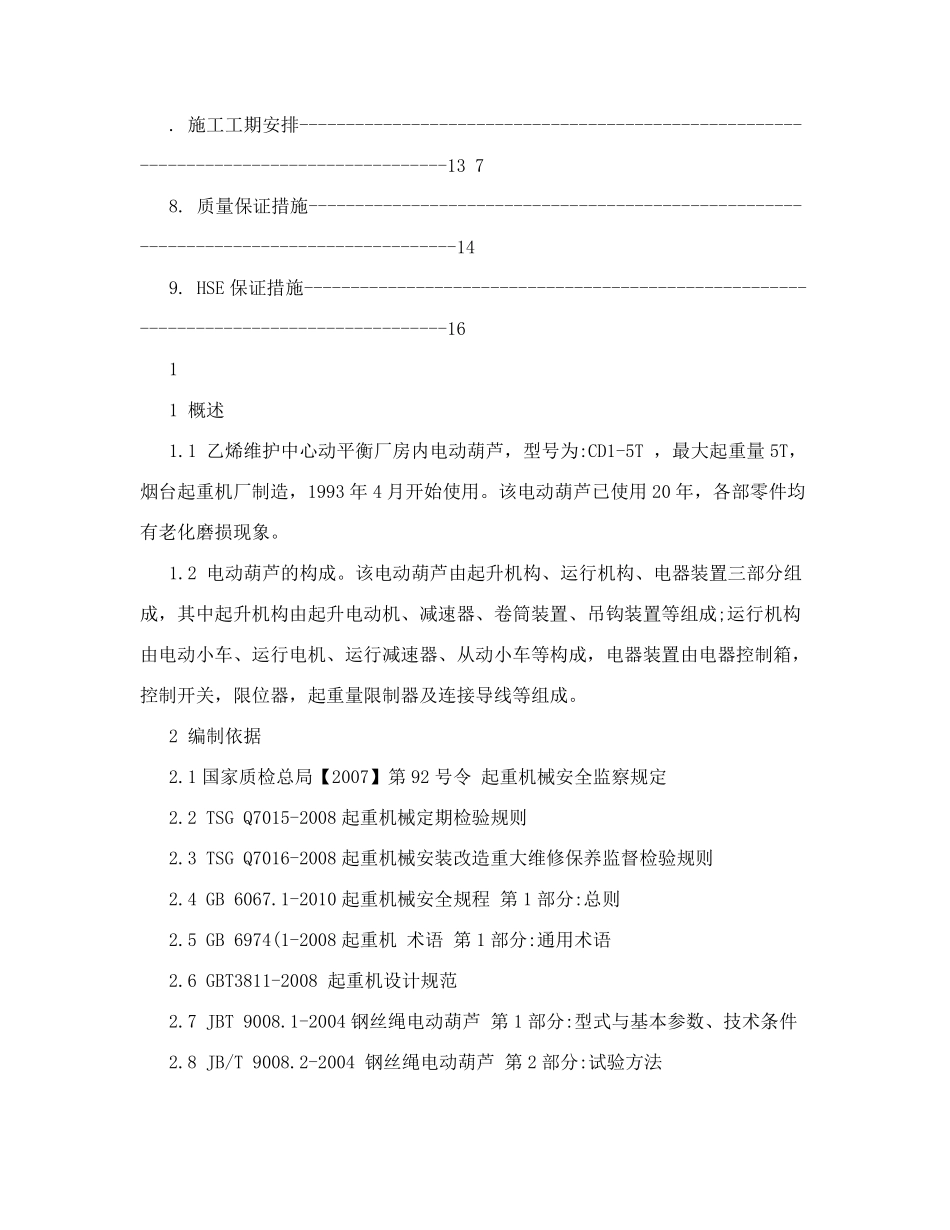

5T 电动葫芦大修方案淄博众汽宝全有限公司施工技术文件5T 电动葫芦大修施工方案编制:审核:批准:日期:淄博众汽宝全汽修有限公司二 0 一三年八月目 录1. 概述---------------------------------------------------------------------------------------------------22. 编制依据----------------------------------------------------------------------------------------------23. 施工准备----------------------------------------------------------------------------------------------24. 检修工艺程序----------------------------------------------------------------------------------------45. 检修内容及技术要求-------------------------------------------------------------------------------56. 试车---------------------------------------------------------------------------------------------------12. 施工工期安排---------------------------------------------------------------------------------------13 78. 质量保证措施---------------------------------------------------------------------------------------149. HSE 保证措施---------------------------------------------------------------------------------------1611 概述1.1 乙烯维护中心动平衡厂房内电动葫芦,型号为:CD1-5T ,最大起重量 5T,烟台起重机厂制造,1993 年 4 月开始使用。该电动葫芦已使用 20 年,各部零件均有老化磨损现象。1.2 电动葫芦的构成。该电动葫芦由起升机构、运行机构、电器装置三部分组成,其中起升机构由起升电动机、减速器、卷筒装置、吊钩装置等组成;运行机构由电动小车、运行电机、运行减速器、从动小车等构成,电器装置由电器控制箱,控制开关,限位器,起重量限制器及连接导线等组成。2 编制依据2.1 国家质检总局【2007】第 92 号令 起重机械安全监察规定2.2 TSG Q7015-2008 起重机械定期检验规则2.3 TSG Q7016-2008 起重机械安装改造重大维修保养监督检验规则2.4 GB 6067.1-2010 起重机械安全规程 第 1 部分:总则2.5 GB 6974(1-2008 起重机 术语 第 1 部分:通用术语2.6 GBT3811-2008 起重机设计规范2.7 JBT 9008.1-2004 钢丝绳电动葫芦 第 1 部分:型式与基本参数、技术条件2.8 JB/T 9008.2-2004 钢丝绳电动葫芦 第 2 部分:试验方法2.9 JB/T...
