61114掘进工作面局部通风设计VIP专享

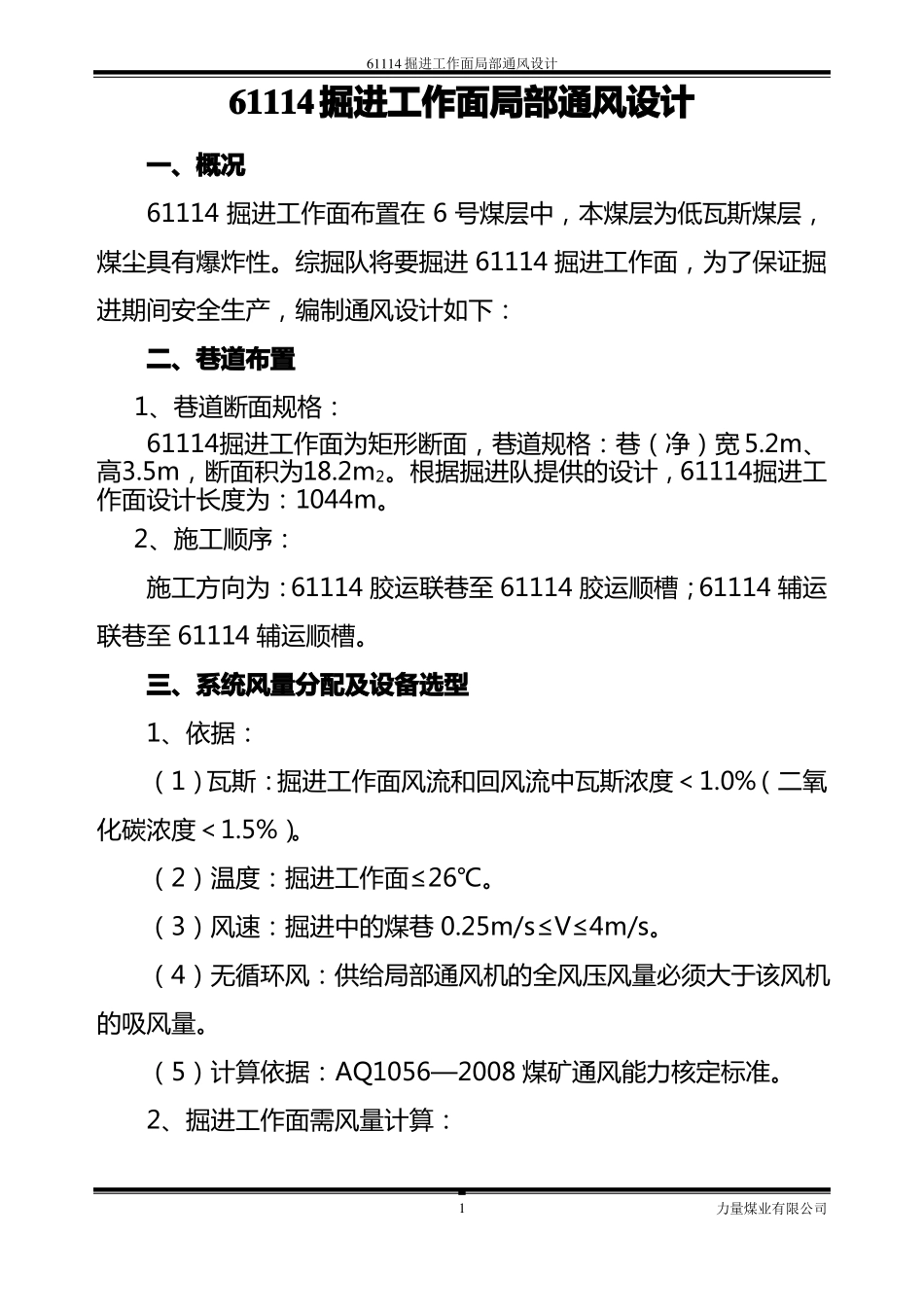

61114 掘进工作面局部通风设计61114 掘进工作面局部通风设计一、概况61114 掘进工作面布置在 6 号煤层中，本煤层为低瓦斯煤层，煤尘具有爆炸性。综掘队将要掘进 61114 掘进工作面，为了保证掘进期间安全生产，编制通风设计如下：二、巷道布置1、巷道断面规格：61114掘进工作面为矩形断面，巷道规格：巷（净）宽 5.2m、高3.5m，断面积为18.2m2。根据掘进队提供的设计，61114掘进工作面设计长度为：1044m。2、施工顺序：施工方向为：61114 胶运联巷至 61114 胶运顺槽；61114 辅运联巷至 61114 辅运顺槽。三、系统风量分配及设备选型1、依据：（1）瓦斯：掘进工作面风流和回风流中瓦斯浓度＜1.0%（二氧化碳浓度＜1.5%）。（2）温度：掘进工作面≤26℃。（3）风速：掘进中的煤巷 0.25m/s≤V≤4m/s。（4）无循环风：供给局部通风机的全风压风量必须大于该风机的吸风量。（5）计算依据：AQ1056—2008 煤矿通风能力核定标准。2、掘进工作面需风量计算：1力量煤业有限公司61114 掘进工作面局部通风设计每个掘进工作面实际需要风量，应按瓦斯涌出量、二氧化碳涌出量、人员、有害气体产生量以及局部通风机的实际吸风量等规定分别进行计算，然后取其中最大值。3、61114 胶带巷掘进面需风量计算：①按瓦斯涌出量计算Qhf 100 qhg  khg=100×0.23×1.2= 27.6m3/min式中：qhg — — 掘 进 工 作 面 回 风 流 中 平 均 绝 对 瓦 斯 涌 出 量 ，0.23m3/min；khg——掘进工作面瓦斯涌出不均匀的备用风量系数，1.2；100——按掘进工作面回风流中瓦斯的浓度不应超过1%的换算系数。② 按二氧化碳涌出量计算Qhf  67 qhg  khg =67×0.66×1.2=53.1m3/min式中：qhg——掘进工作面回风流中平均绝对二氧化碳涌出量，0.66m3/min；2力量煤业有限公司61114 掘进工作面局部通风设计khg——掘进工作面二氧化碳涌出不均匀的备用风量系数，1.2；67——按掘进工作面回风流中二氧化碳的浓度不应超过 1%的换算系数。③ 按局部通风机实际吸风量计算：Qhf=Qaf × I+60 × 0.25Shd=500 × 1+60 × 0.25 ×19=773m3/min式中：Qaf——局部通风机实际吸风量，500m3/minI——掘进工作面同时通风的局部通风机台数；0.25——有瓦斯涌出的煤巷，半煤岩巷允许的最低风速；Shd——局部通风机安装地点到回风口间的巷道最大断面积，m2；④ 按掘进作业人数验算Qcf4Ncf =4×13=52 m3/min式中：Ncf——掘进工作面同时工作...
