ABB低压产品快速选型

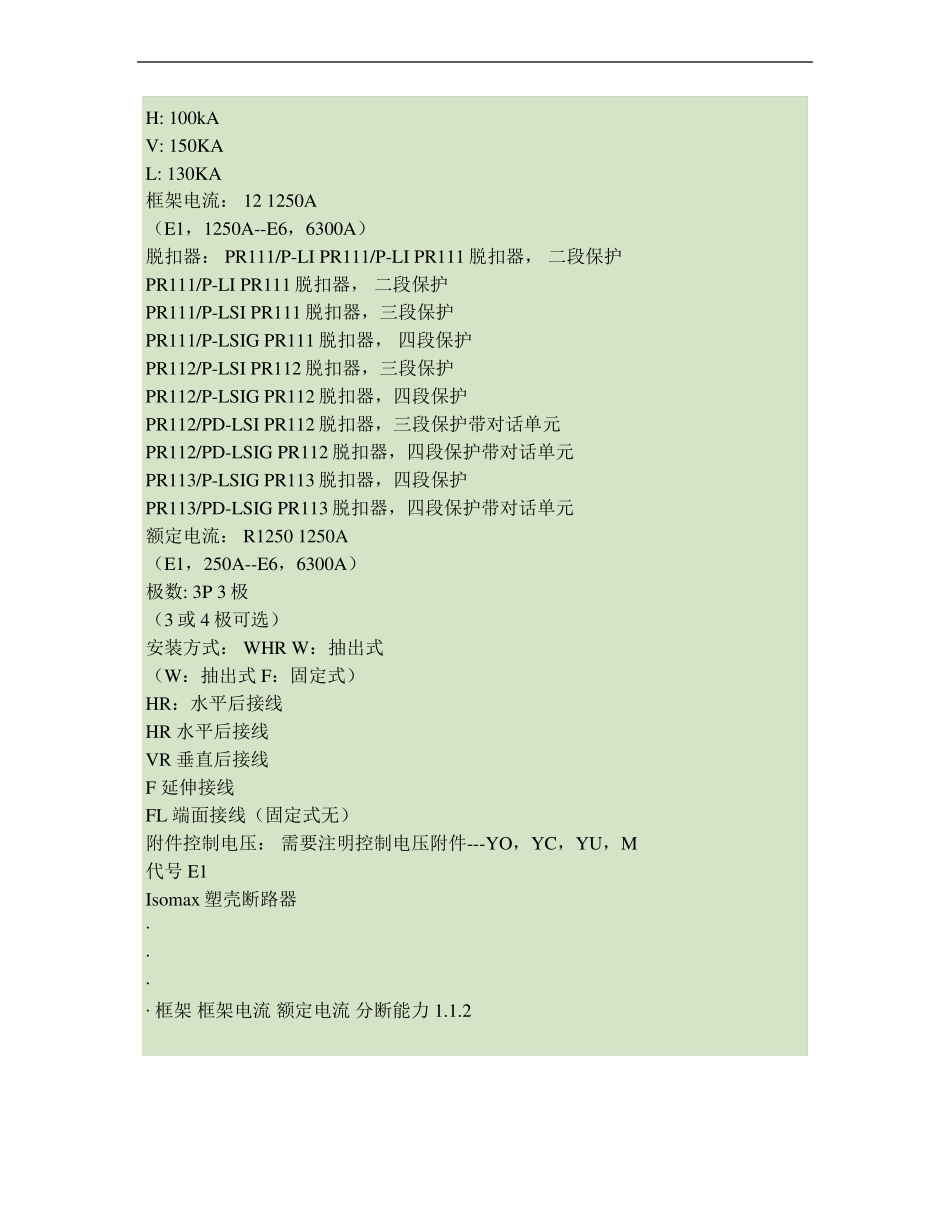

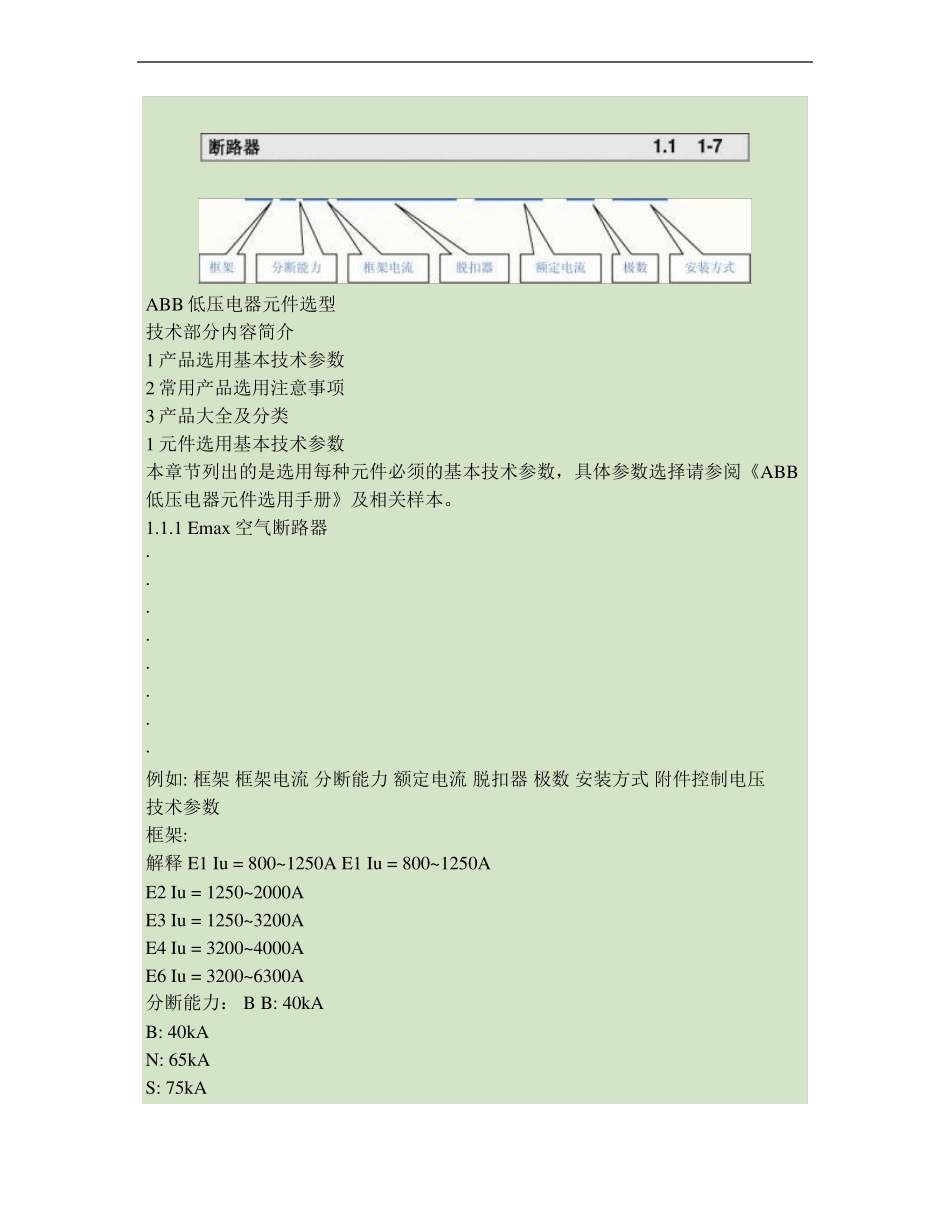

ABB 低压电器元件选型技术部分内容简介1 产品选用基本技术参数2 常用产品选用注意事项3 产品大全及分类1 元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB低压电器元件选用手册》及相关样本。1.1.1 Emax 空气断路器∙∙∙∙∙∙∙∙例如: 框架 框架电流 分断能力 额定电流 脱扣器 极数 安装方式 附件控制电压技术参数框架:解释 E1 Iu = 800~1250A E1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流： 12 1250A（E1，1250A--E6，6300A）脱扣器： PR111/P-LI PR111/P-LI PR111 脱扣器， 二段保护PR111/P-LI PR111 脱扣器， 二段保护PR111/P-LSI PR111 脱扣器，三段保护PR111/P-LSIG PR111 脱扣器， 四段保护PR112/P-LSI PR112 脱扣器，三段保护PR112/P-LSIG PR112 脱扣器，四段保护PR112/PD-LSI PR112 脱扣器，三段保护带对话单元PR112/PD-LSIG PR112 脱扣器，四段保护带对话单元PR113/P-LSIG PR113 脱扣器，四段保护PR113/PD-LSIG PR113 脱扣器，四段保护带对话单元额定电流： R1250 1250A（E1，250A--E6，6300A）极数: 3P 3 极（3 或 4 极可选）安装方式： WHR W：抽出式（W：抽出式 F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压： 需要注明控制电压附件---YO，YC，YU，M代号 E1Isomax 塑壳断路器∙∙∙∙ 框架 框架电流 额定电流 分断能力 1.1.2∙∙∙∙例如:脱扣器（TM 热敏电磁脱扣器型无须提供） 极数 安装方式 附件控制电压 TM 热敏电磁脱扣器型：技术参数框架: 代号 S2 解释 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力： S SS1: B / N KA 数值请查样本S2: B / N / S KA 数值请查样本S3: N / H / L KA 数值请查样本S5: N / H / L * KA 数值请查样本S6: N / S / H / L KA 数值请查样本框架电流： 160A 参阅框架 额定电流： R125 125AS1-125, 10A----S6-800, 800A极数： 3P 3 极（3 或 4 极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7 不适用)W: 抽出式(S1/S2 不适用)FC: 铜电缆前接线 F: 前接线...
