AB变频器快速调试

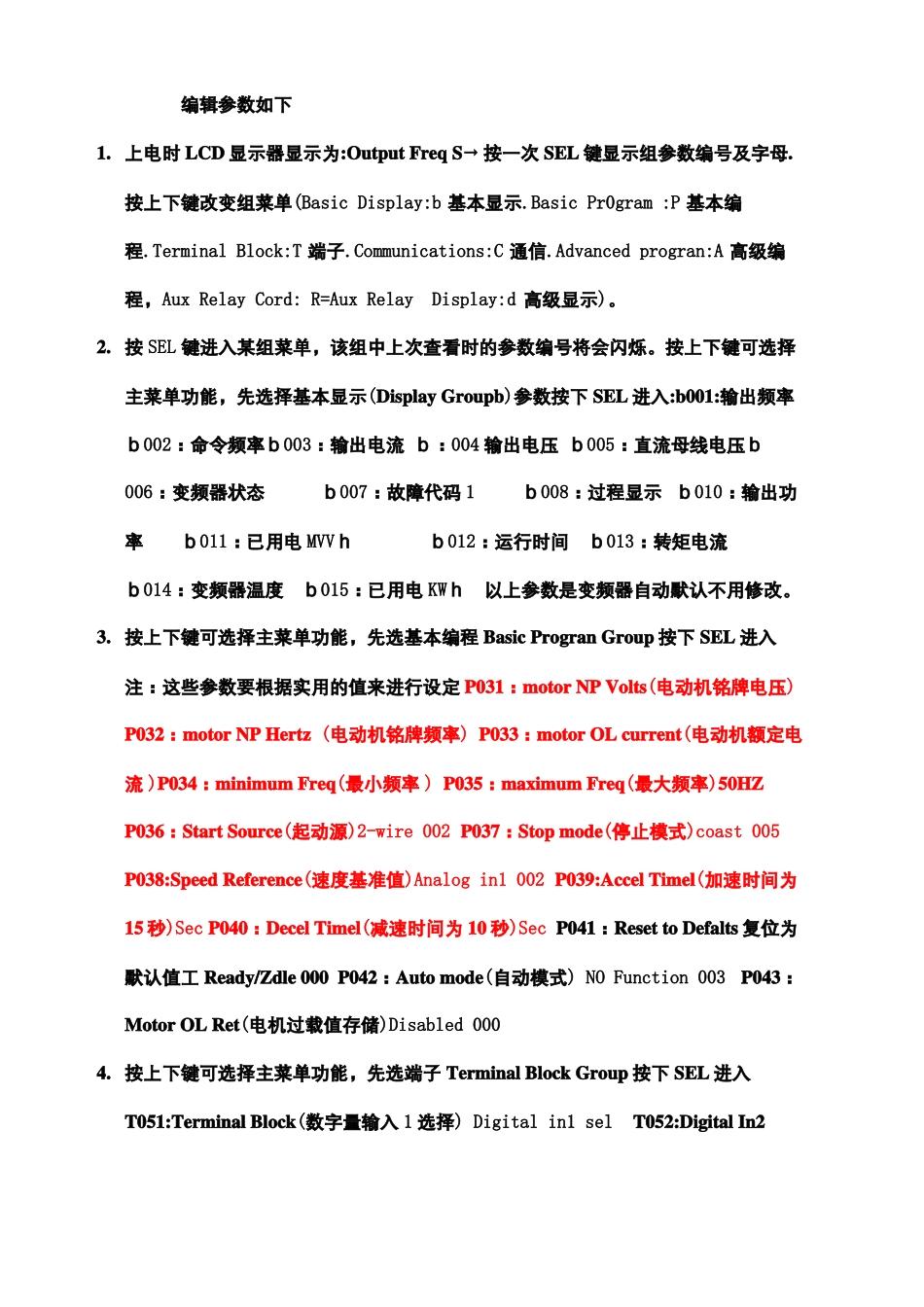

AB 变频器快速调试 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】编辑参数如下1. 上电时 LCD 显示器显示为:Output Freq S→ 按一次 SEL 键显示组参数编号及字母.按上下键改变组菜单(Basic Display:b 基本显示.Basic Pr0gram :P 基本编程.Terminal Block:T 端子.Communications:C 通信.Advanced progran:A 高级编程，Aux Relay Cord: R=Aux Relay Display:d 高级显示)。2. 按 SEL 键进入某组菜单，该组中上次查看时的参数编号将会闪烁。按上下键可选择主菜单功能，先选择基本显示(Display Groupb)参数按下 SEL 进入:b001:输出频率ｂ002：命令频率ｂ003：输出电流 ｂ：004 输出电压 ｂ005：直流母线电压ｂ006：变频器状态ｂ007：故障代码 1ｂ008：过程显示 ｂ010：输出功率ｂ011：已用电 MVVｈｂ012：运行时间ｂ013：转矩电流ｂ014：变频器温度ｂ015：已用电 KWｈ以上参数是变频器自动默认不用修改。3. 按上下键可选择主菜单功能，先选基本编程 Basic Progran Group 按下 SEL 进入注：这些参数要根据实用的值来进行设定 P031：motor NP Volts(电动机铭牌电压)P032：motor NP Hertz (电动机铭牌频率) P033：motor OL current(电动机额定电流 )P034：minimum Freq(最小频率 ) P035：maximum Freq(最大频率)50HZP036：Start Source(起动源)2-wire 002 P037：Stop mode(停止模式)coast 005P038:Speed Reference(速度基准值)Analog in1 002 P039:Accel Timel(加速时间为15 秒)Sec P040：Decel Timel(减速时间为 10 秒)Sec P041：Reset to Defalts 复位为默认值工 Ready/Zdle 000 P042：Auto mode(自动模式) NO Function 003 P043：Motor OL Ret(电机过载值存储)Disabled 0004. 按上下键可选择主菜单功能，先选端子 Terminal Block Group 按下 SEL 进入T051:Terminal Block(数字量输入 1 选择) Digital in1 selT052:Digital In2sel(数字量输入 2 选择)Local 003T053:Digital In3 sel(数字量输入 3 选择) ClearFault 010T054:Digital In4 sel(数字量输入 4 选择) Comm port 004T055:Relayout1 sel (继电器输出 1 选择)Ready/Fault 000 T056:Relay out1 Level (继电器输出 1幅值) T058:Relay 1 on Time(继电器 1 接通 On 时间) sec T059:Relay 1 offTime(继电器 1 断开 Off 时间) secT060:Re...
