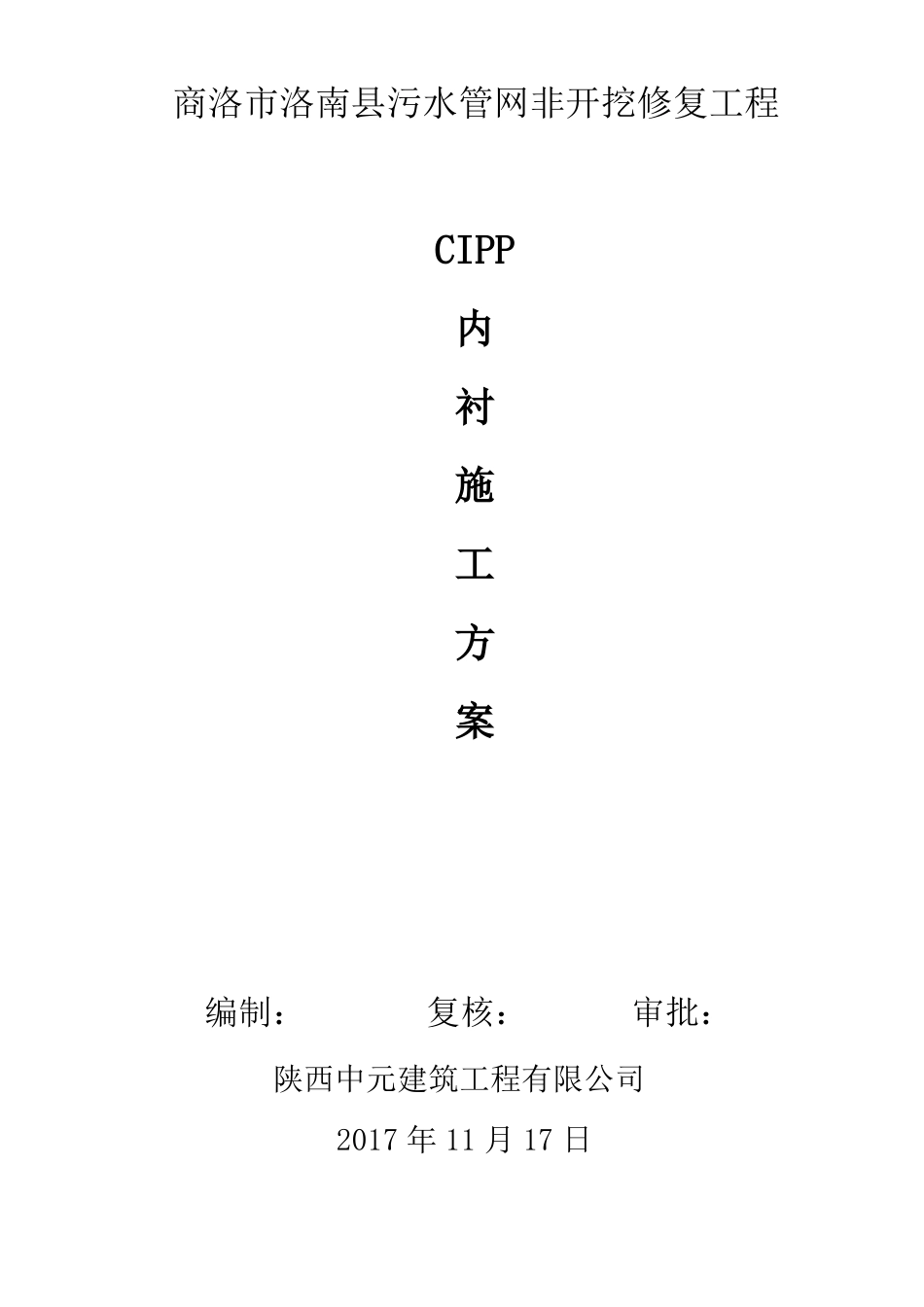

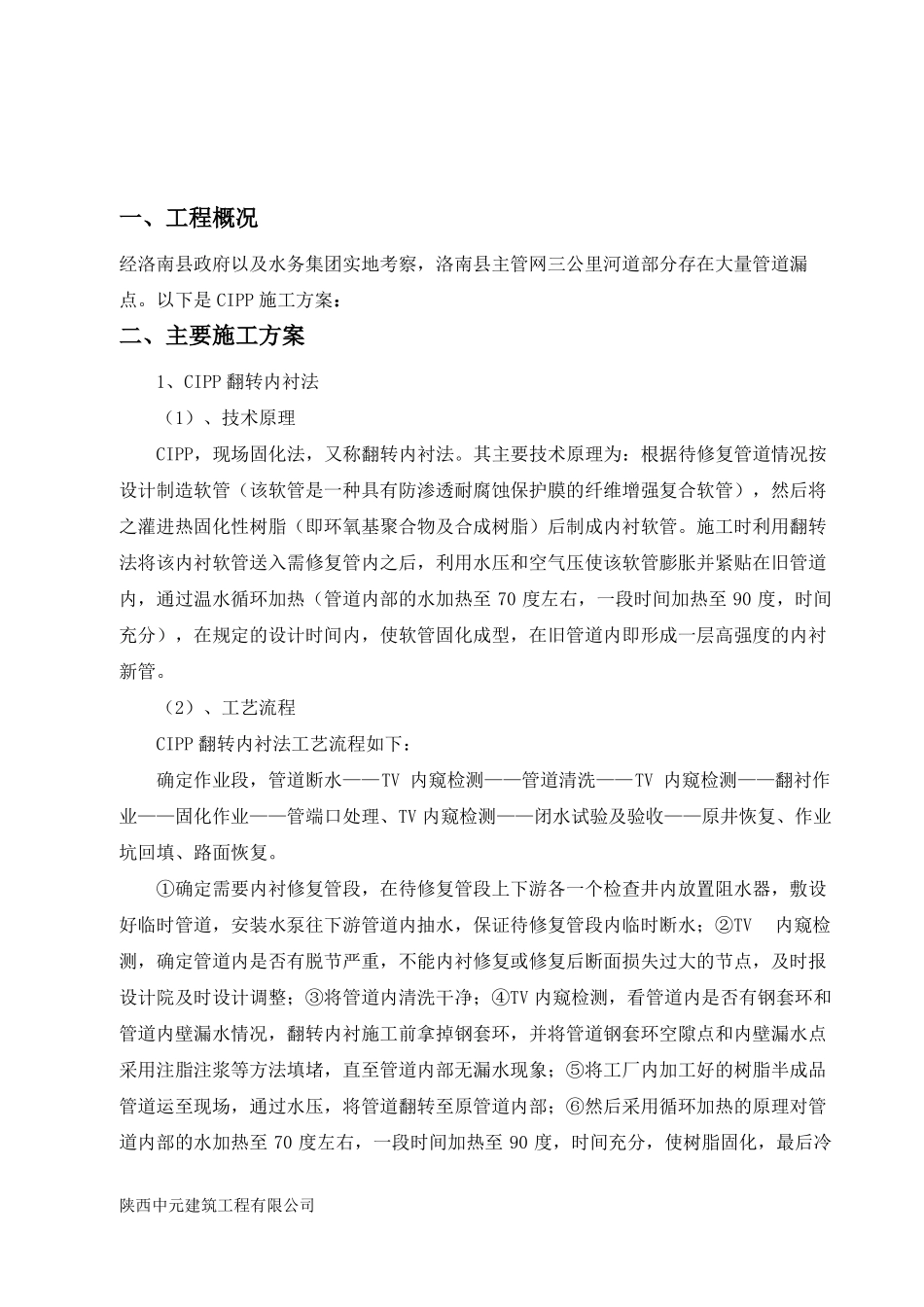

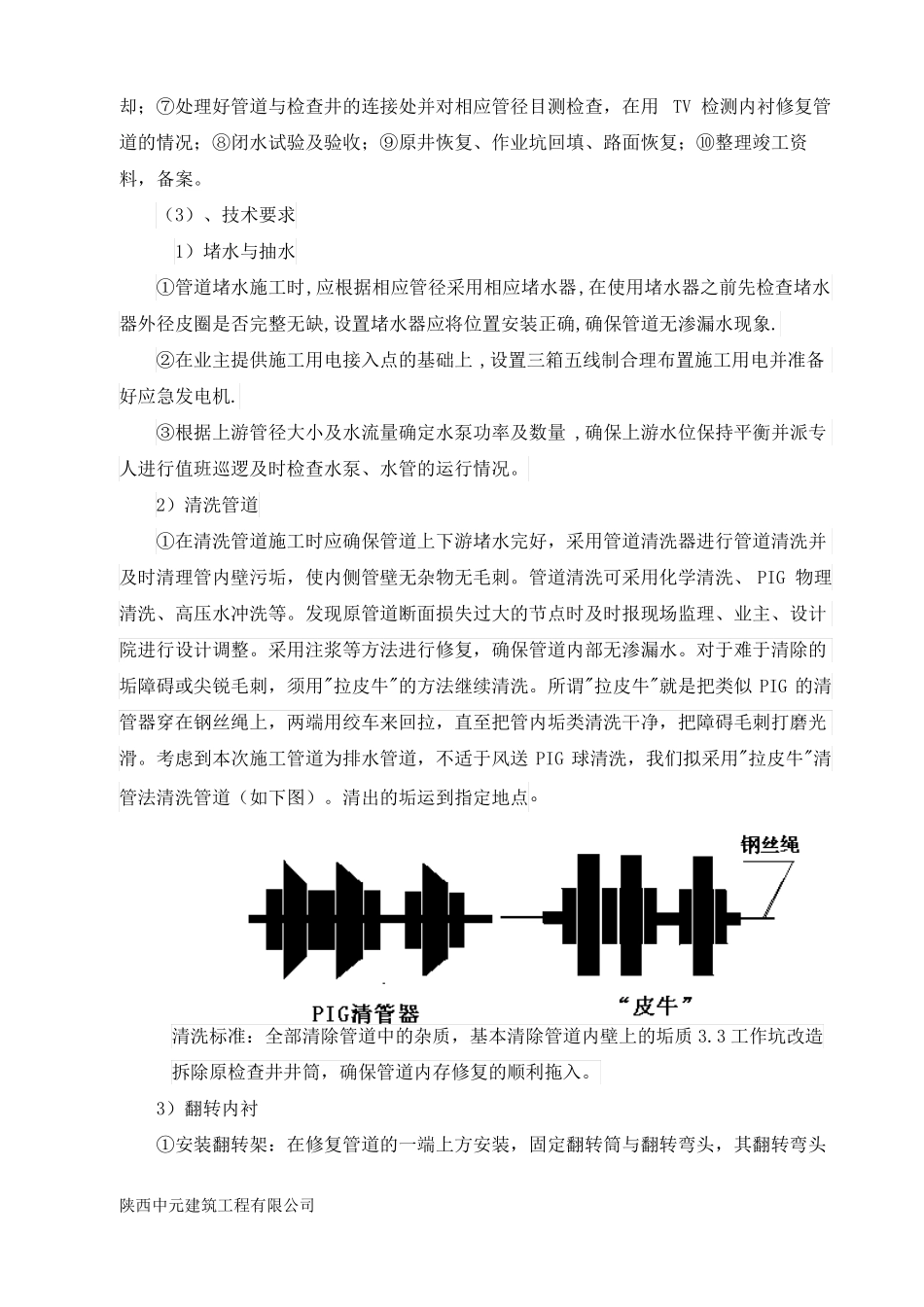

商洛市洛南县污水管网非开挖修复工程CIPP内衬施工方案编制：复核：审批：陕西中元建筑工程有限公司2017 年 11 月 17 日一、工程概况经洛南县政府以及水务集团实地考察，洛南县主管网三公里河道部分存在大量管道漏点。以下是 CIPP 施工方案：二、主要施工方案1、CIPP 翻转内衬法（1）、技术原理CIPP，现场固化法，又称翻转内衬法。其主要技术原理为：根据待修复管道情况按设计制造软管（该软管是一种具有防渗透耐腐蚀保护膜的纤维增强复合软管），然后将之灌进热固化性树脂（即环氧基聚合物及合成树脂）后制成内衬软管。施工时利用翻转法将该内衬软管送入需修复管内之后，利用水压和空气压使该软管膨胀并紧贴在旧管道内，通过温水循环加热（管道内部的水加热至 70 度左右，一段时间加热至 90 度，时间充分），在规定的设计时间内，使软管固化成型，在旧管道内即形成一层高强度的内衬新管。（2）、工艺流程CIPP 翻转内衬法工艺流程如下：确定作业段，管道断水——TV 内窥检测——管道清洗——TV 内窥检测——翻衬作业——固化作业——管端口处理、TV 内窥检测——闭水试验及验收——原井恢复、作业坑回填、路面恢复。①确定需要内衬修复管段，在待修复管段上下游各一个检查井内放置阻水器，敷设好临时管道，安装水泵往下游管道内抽水，保证待修复管段内临时断水；②TV内窥检测，确定管道内是否有脱节严重，不能内衬修复或修复后断面损失过大的节点，及时报设计院及时设计调整；③将管道内清洗干净；④TV 内窥检测，看管道内是否有钢套环和管道内壁漏水情况，翻转内衬施工前拿掉钢套环，并将管道钢套环空隙点和内壁漏水点采用注脂注浆等方法填堵，直至管道内部无漏水现象；⑤将工厂内加工好的树脂半成品管道运至现场，通过水压，将管道翻转至原管道内部；⑥然后采用循环加热的原理对管道内部的水加热至 70 度左右，一段时间加热至 90 度，时间充分，使树脂固化，最后冷陕西中元建筑工程有限公司却；⑦处理好管道与检查井的连接处并对相应管径目测检查，在用 TV 检测内衬修复管道的情况；⑧闭水试验及验收；⑨原井恢复、作业坑回填、路面恢复；⑩整理竣工资料，备案。（3）、技术要求1）堵水与抽水①管道堵水施工时,应根据相应管径采用相应堵水器,在使用堵水器之前先检查堵水器外径皮圈是否完整无缺,设置堵水器应将位置安装正确,确保管道无渗漏水现象.②在业主提供施工用电接入点的基础上 ,设置三箱五线制合理布置施工用电并准...
