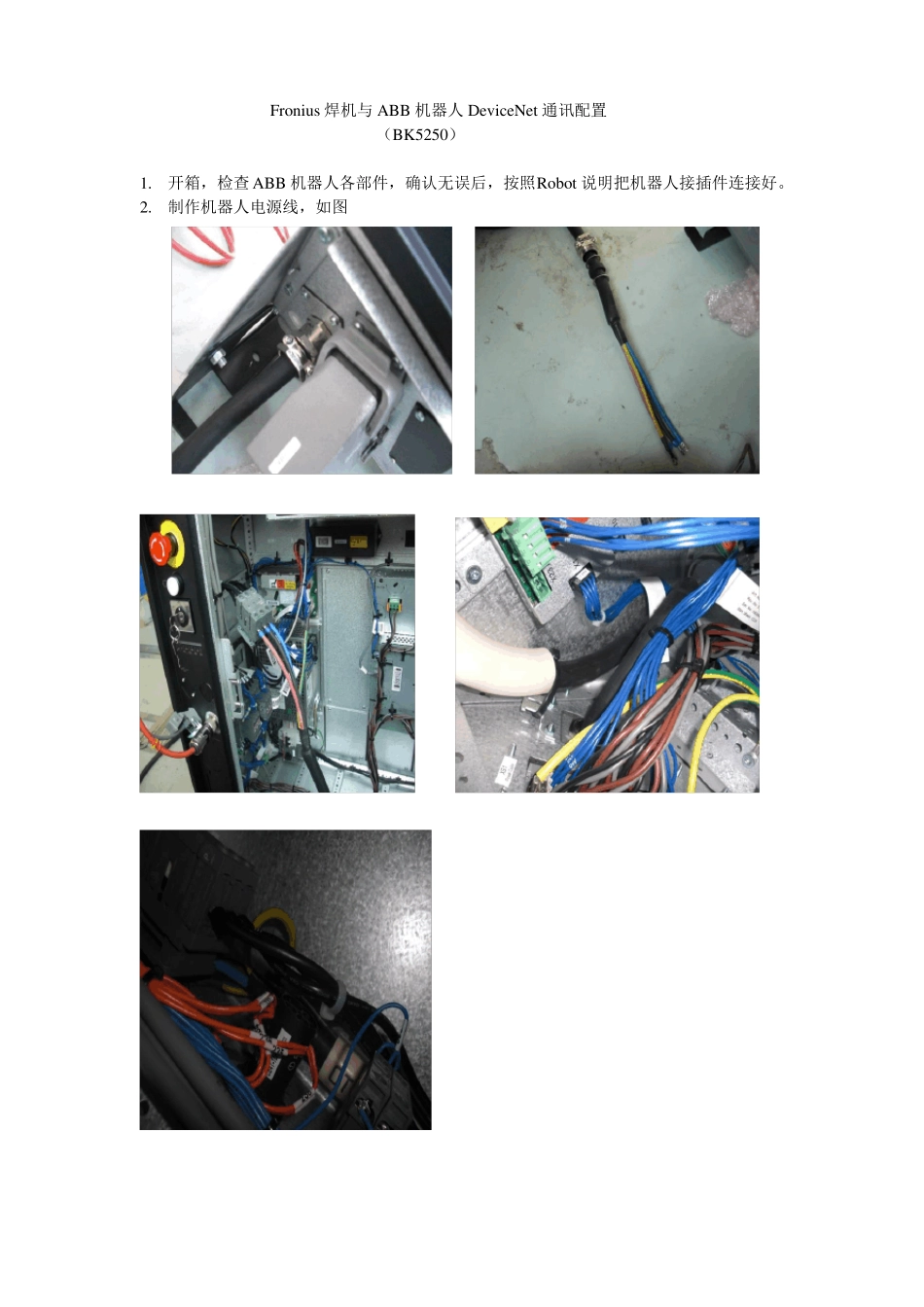

Fronius焊机与ABB机器人DeviceNet通讯配置1_第1页
1/10

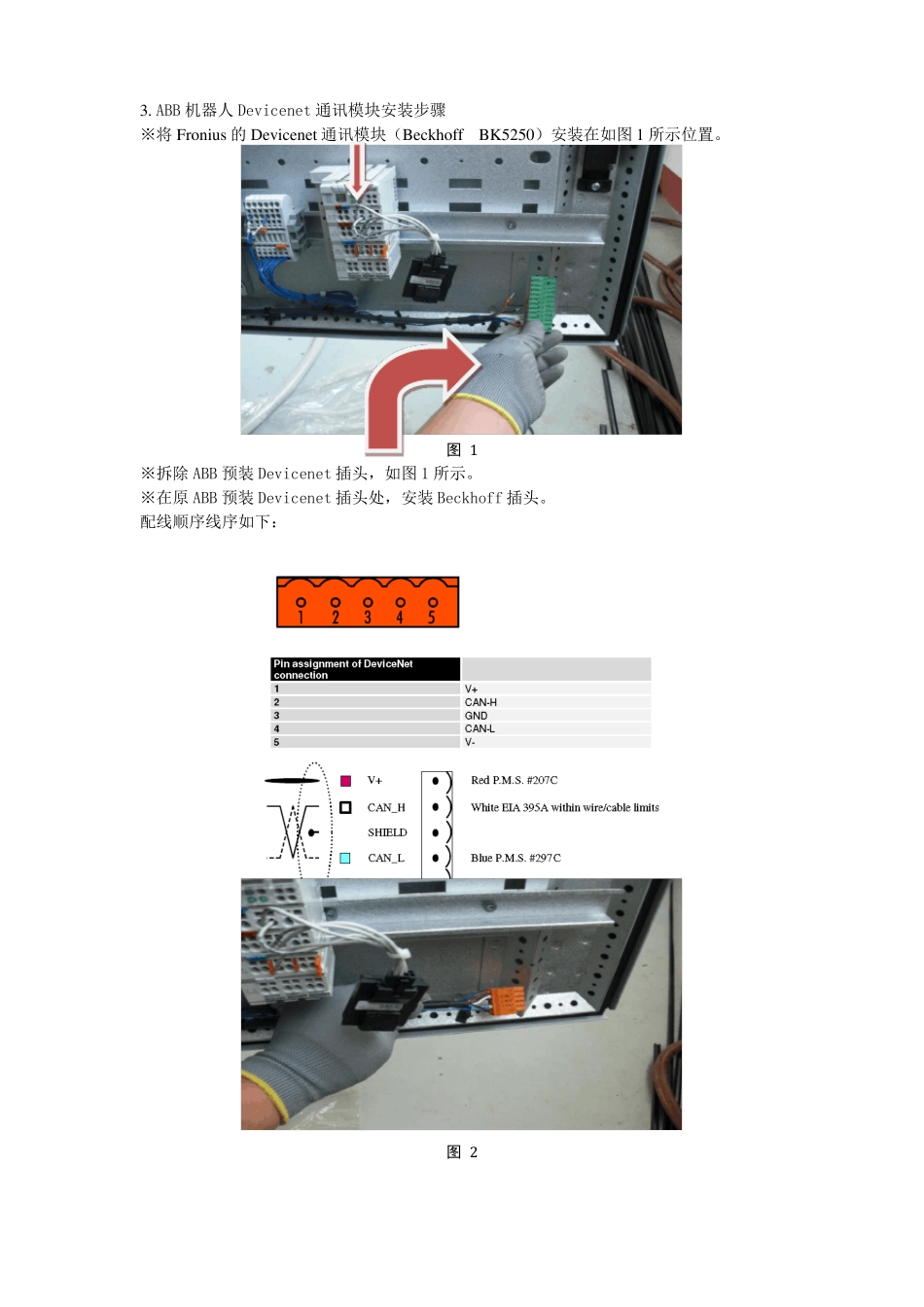

Fronius焊机与ABB机器人DeviceNet通讯配置1_第2页
2/10

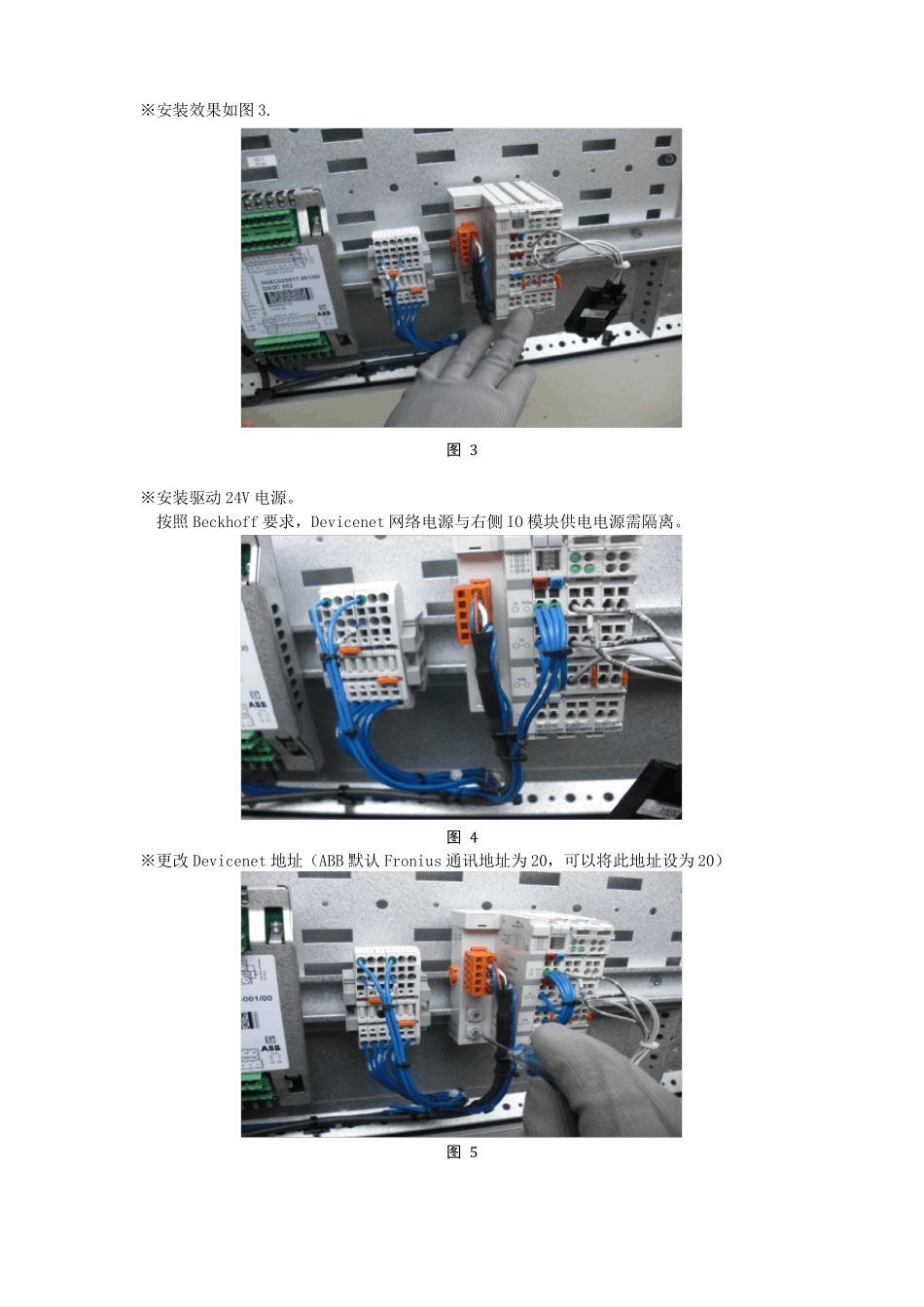

Fronius焊机与ABB机器人DeviceNet通讯配置1_第3页
3/10
Fronius 焊机与 ABB 机器人 DeviceNet 通讯配置(BK5250)1.开箱,检查 ABB 机器人各部件,确认无误后,按照Robot 说明把机器人接插件连接好。2.制作机器人电源线,如图3. ABB 机器人 Devicenet 通讯模块安装步骤※将 Fronius 的 Devicenet 通讯模块(BeckhoffBK5250)安装在如图 1 所示位置。图 1※拆除 ABB 预装 Devicenet 插头,如图 1 所示。※在原 ABB 预装 Devicenet 插头处,安装 Beckhoff 插头。配线顺序线序如下:图 2※安装效果如图 3.图 3※安装驱动 24V 电源。按照 Beckhoff 要求,Devicenet 网络电源与右侧 IO 模块供电电源需隔离。图 4※更改 Devicenet 地址(ABB 默认 Fronius 通讯地址为 20,可以将此地址设为 20)图 5确认接线无误后,打开机器人控制柜左上角电源开关,机器人上电,等待数十秒后,机器人示教器进入主画面,默认语言为英文,此时可在路径 ABB...CONTROL PANEL...LANGUAGE中将语言修改为中文。※ABB 机器人试教器设置(已安装 Fronius 弧焊软件包)1. 确认 BUS 参数内有 Devicenet1 选项(出厂已安装)路径:ABB...控制面板…配置系统参数…主题…I/O…BUS图 62.确认 Unit Type 参数内有 BK5250 选项路径:ABB...控制面板…配置系统参数…主题…I/O…Unit Type图 7如果没有 BK5250,则需新建。步骤如下:在 UnitType 下,点击“添加”,弹出框中修改如下图参数,修改完之后,单击确定键,提示重启,选择否。3.更改 iofronius1 参数◎Type of Unit BK5250(如图 8)◎Devicenet Address 20(如图 9.注意此地址要与 BK5250 拨码相同)路径:ABB...控制面板…配置系统参数…主题…I/O…Unit...iofronius1图 8图 9更改完之后重启机器人,此时 BK5250 可与机器人成功通讯。4.ABB 机器人——弧焊程序重新安装(未安装 Fronius 弧焊软件包)步骤电脑中首先得装上获得。RobotStudio 软件使用:① 打开软件,选择“在线”程序两款软件,此两款软件可在 ABB 随机光盘②单击“系统生成器”选择“从备份创建系统”。③选择“下一步”④确定名称(只可位数字或字母),点击下一步⑤点击下一步。⑥ 点击下一步。⑦ 选择“否”。⑧ 输入“序列号”,下一步。注:位置——备份好的文件中,用 IE 浏览器打开⑨ 点击下一步。⑩下一步。在此位置前打对勾(勾选 Fronius 弧焊软件),单击⑾点击下一步。⑿删除参数 P 的数值,点击下一步。⒀完成。⒁出现如下界面,完成系统设置。此时,可,从列表选择控制器选择控制器,点击按钮,可将系统重新装入 ABB 机器人。
