GB通用硅酸盐水泥标准

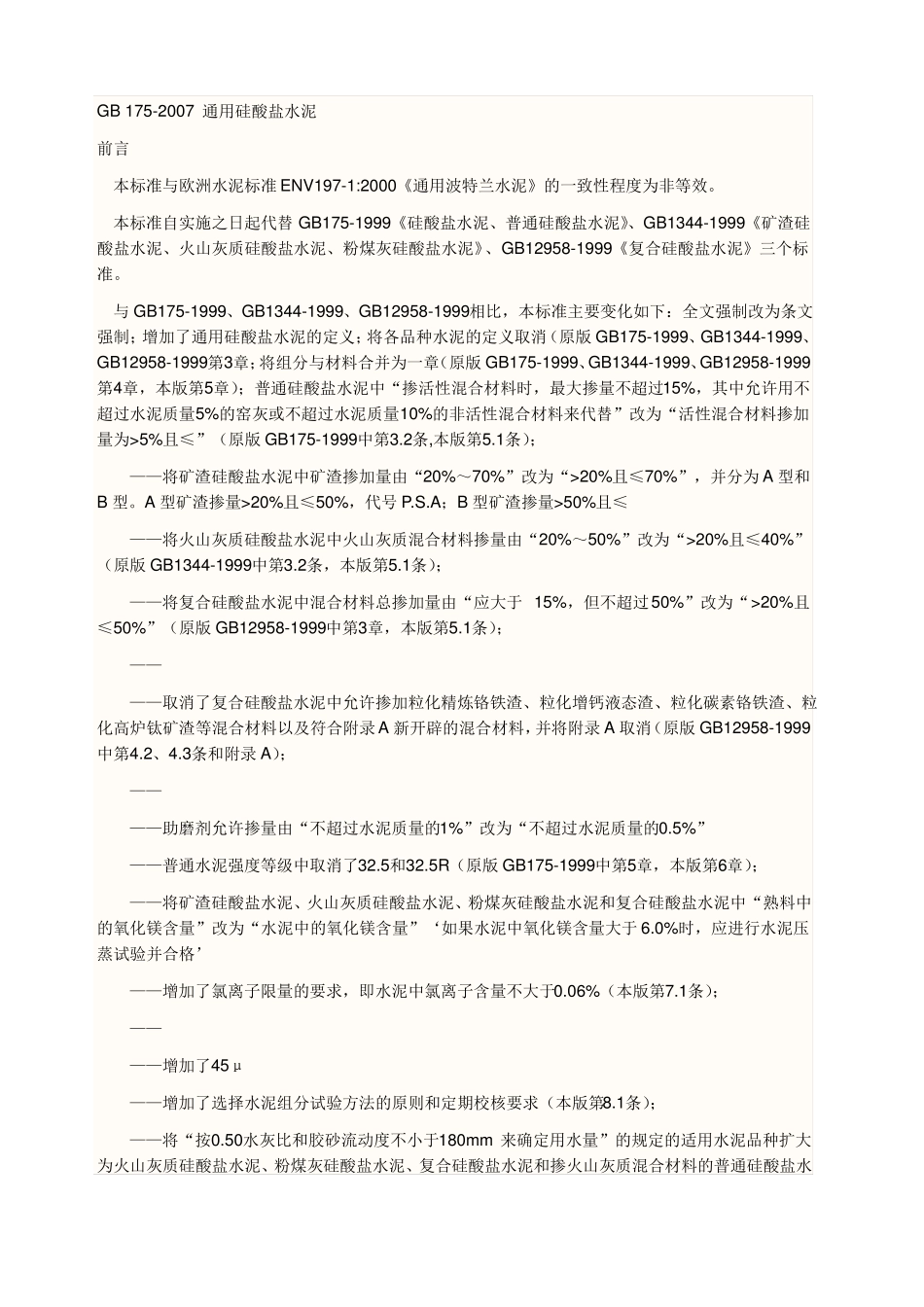

GB 175-2007 通用硅酸盐水泥前言本标准与欧洲水泥标准 ENV197-1:2000《通用波特兰水泥》的一致性程度为非等效。本标准自实施之日起代替 GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与 GB175-1999、GB1344-1999、GB12958-1999相比，本标准主要变化如下：全文强制改为条文GB1344-1999、强制；增加了通用硅酸盐水泥的定义；将各品种水泥的定义取消（原版 GB175-1999、GB12958-1999第3章；GB1344-1999、GB12958-1999将组分与材料合并为一章（原版 GB175-1999、第4章，本版第5章）；普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%且≤”（原版 GB175-1999中第3.2条,本版第5.1条）；——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%且≤70%”，并分为 A 型和B 型。A 型矿渣掺量>20%且≤50%，代号 P.S.A；B 型矿渣掺量>50%且≤——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%且≤40%”（原版 GB1344-1999中第3.2条，本版第5.1条）；——将复合硅酸盐水泥中混合材料总掺加量由“应大于 15%，但不超过50%”改为“>20%且≤50%”（原版 GB12958-1999中第3章，本版第5.1条）；————取消了复合硅酸盐水泥中允许掺加粒化精炼铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录 A 新开辟的混合材料，并将附录 A 取消（原版 GB12958-1999中第4.2、4.3条和附录 A）；————助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的0.5%”——普通水泥强度等级中取消了32.5和32.5R（原版 GB175-1999中第5章，本版第6章）；——将矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥中“熟料中的氧化镁含量”改为“水泥中的氧化镁含量”‘如果水泥中氧化镁含量大于 6.0%时，应进行水泥压蒸试验并合格’——增加了氯离子限量的要求，即水泥中氯离子含量不大于0.06%（本版第7.1条）；————增加了45μ——增加了选择水泥组分试验方法的原则和定期校核要求（本版第8.1条）；——将“按0.50水灰比和胶砂流动度不小于180mm 来确定用水量”的规定的适用水泥品种扩大为火山灰质硅酸盐水泥、粉煤灰硅酸盐...
