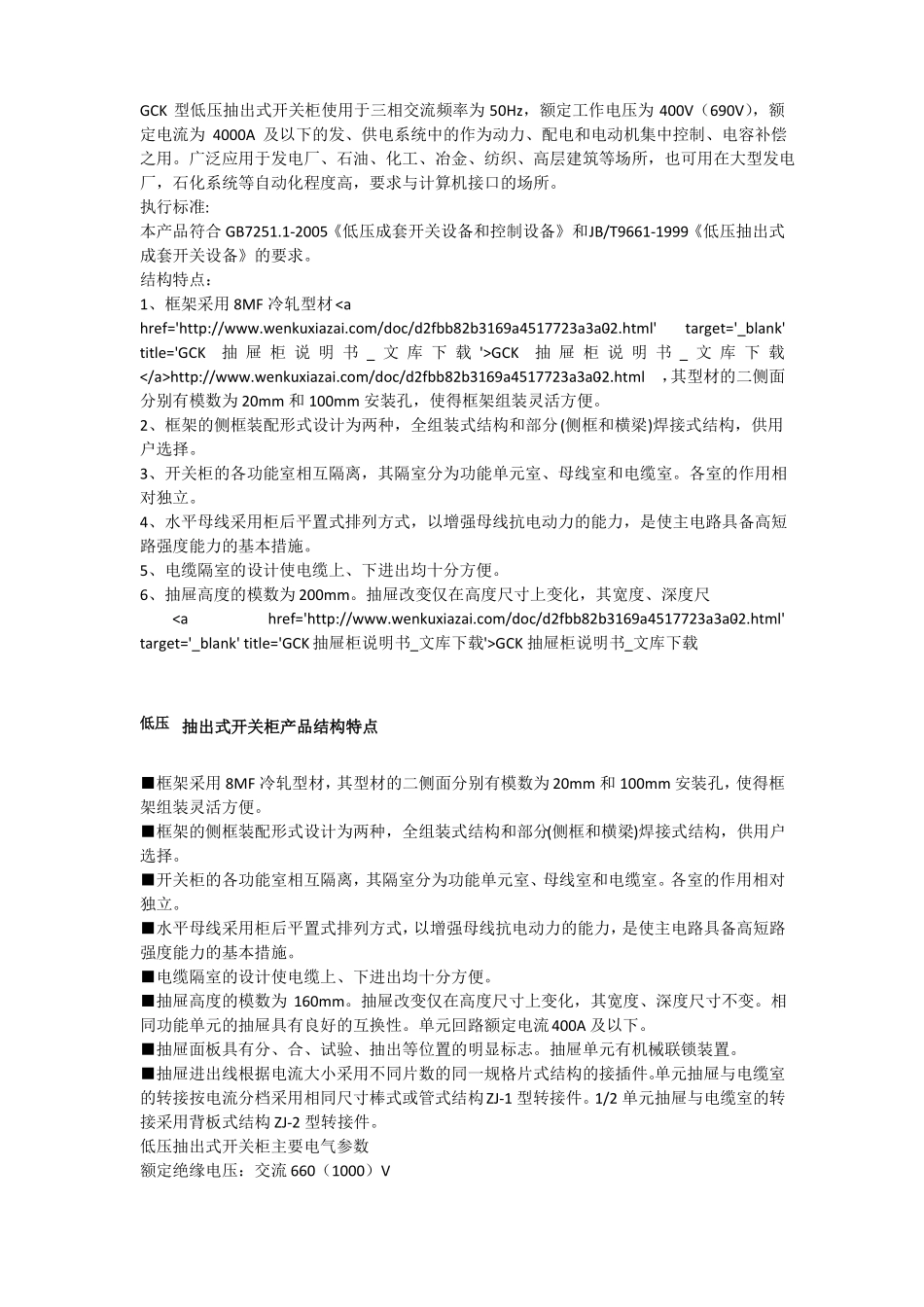

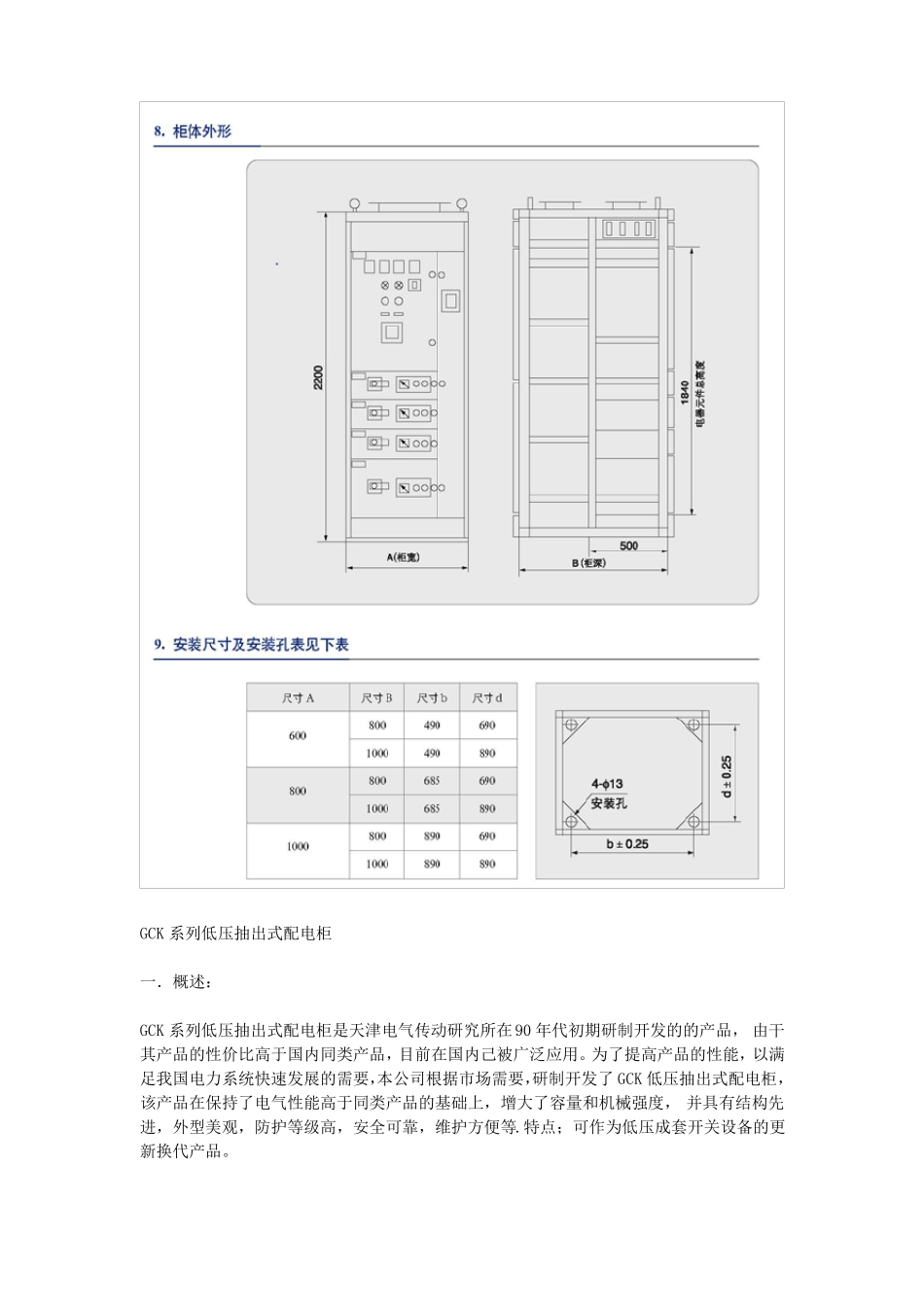

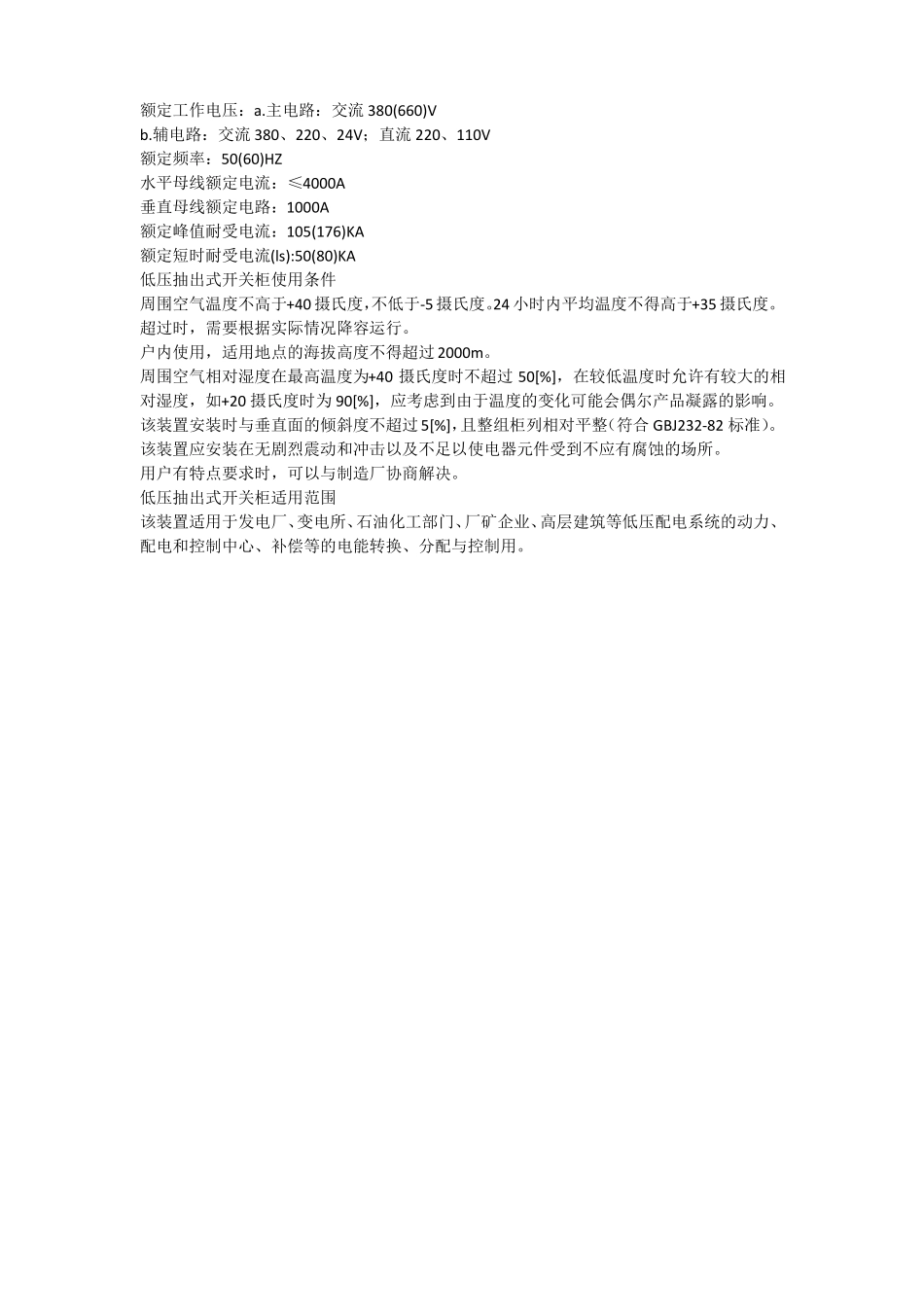

GCK 型低压抽出式开关柜使用于三相交流频率为 50Hz，额定工作电压为 400V（690V），额定电流为 4000A 及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。执行标准:本产品符合 GB7251.1-2005《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。结构特点：1、框架采用 8MF 冷轧型材
GCK抽 屉 柜 说 明 书 _ 文 库 下 载http://www.wenkuxiazai.com/doc/d2fbb82b3169a4517723a3a0-2.html，其型材的二侧面分别有模数为 20mm 和 100mm 安装孔，使得框架组装灵活方便。2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。4、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。5、电缆隔室的设计使电缆上、下进出均十分方便。6、抽屉高度的模数为 200mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺GCK 抽屉柜说明书_文库下载低压 抽出式开关柜产品结构特点■框架采用 8MF 冷轧型材，其型材的二侧面分别有模数为 20mm 和 100mm 安装孔，使得框架组装灵活方便。■框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。■开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。■水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。■电缆隔室的设计使电缆上、下进出均十分方便。■抽屉高度的模数为 160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A 及以下。■抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元有机械联锁装置。■抽屉进出线根据电流...
