GCS柜体制作技术说明

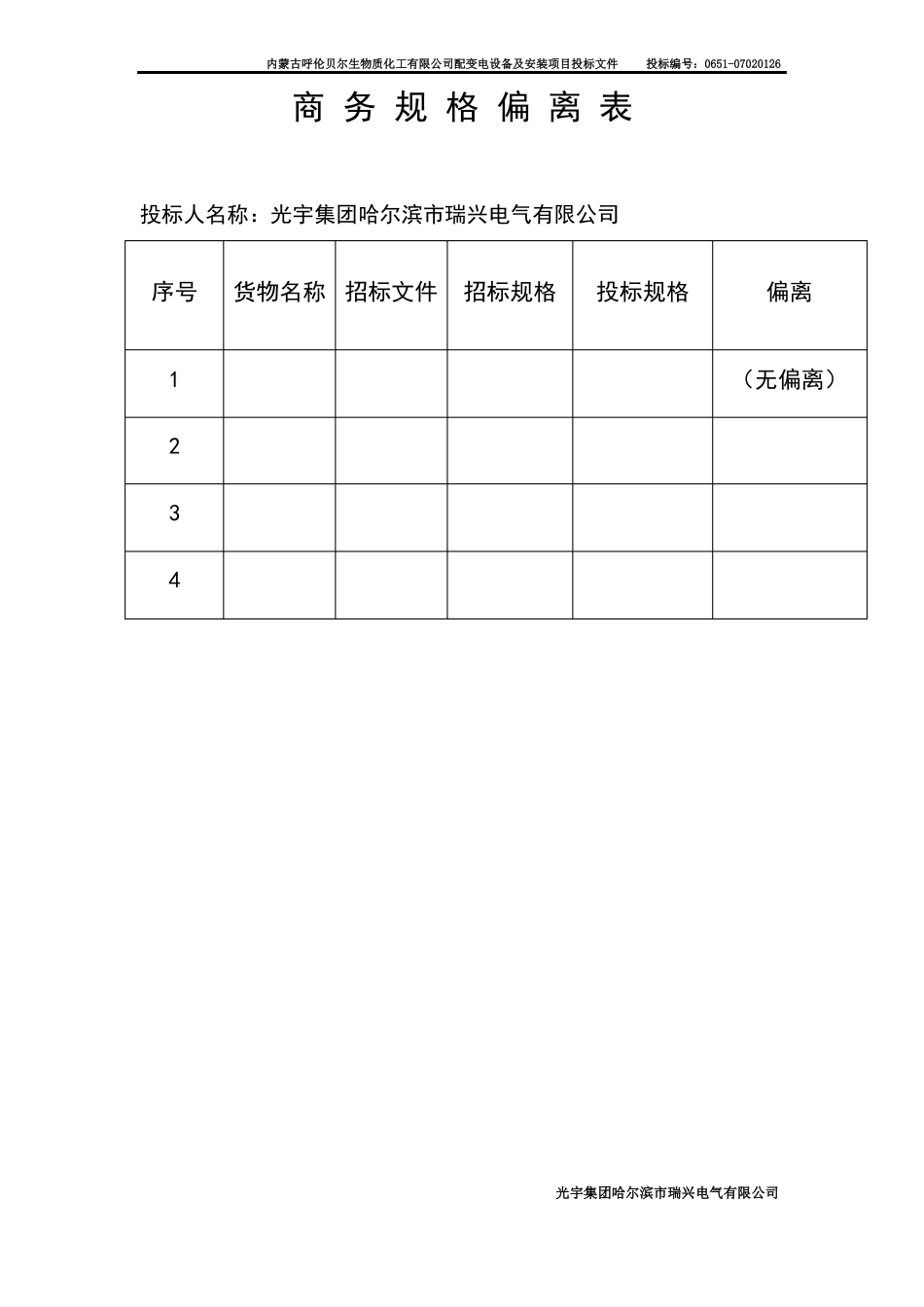

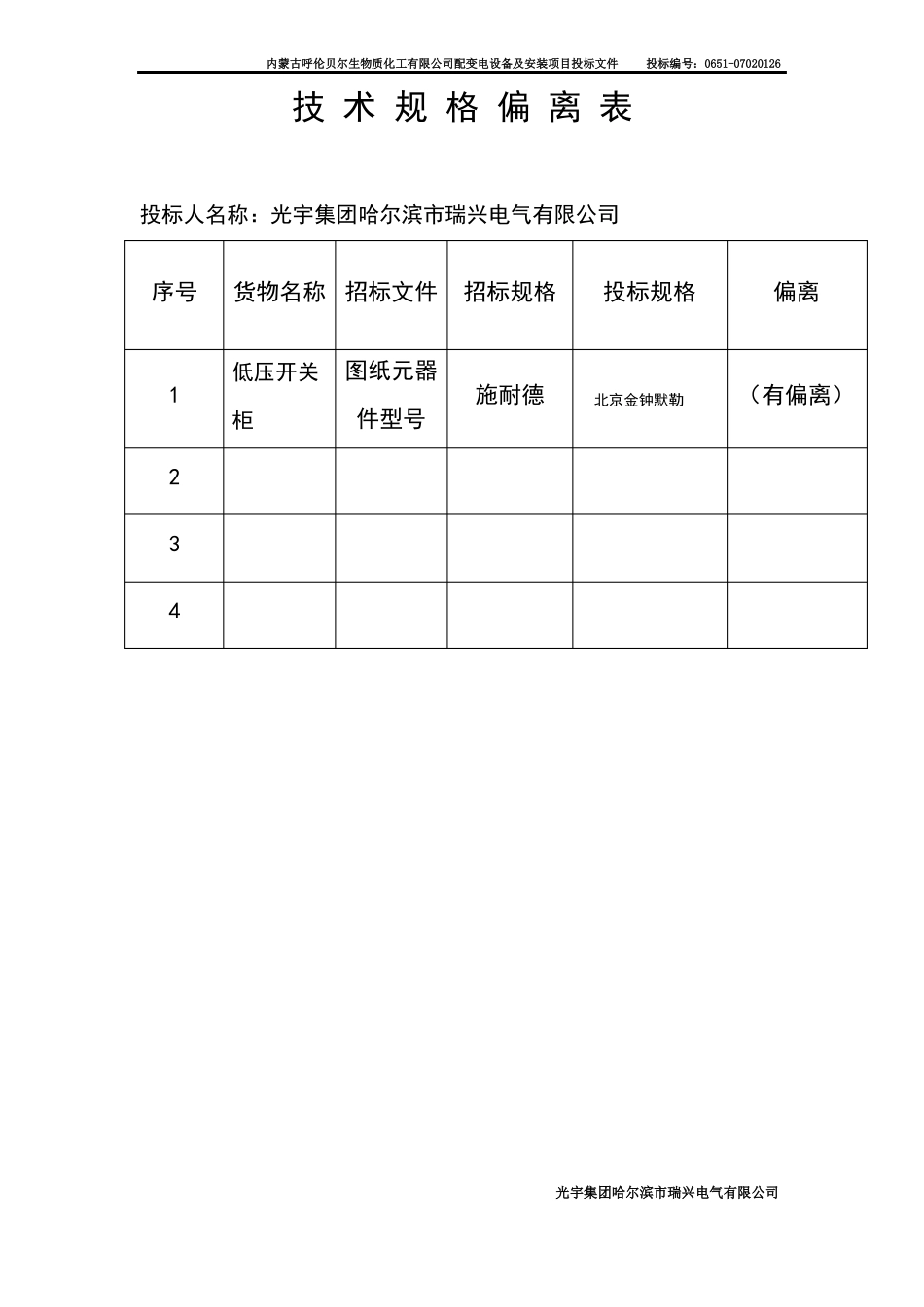

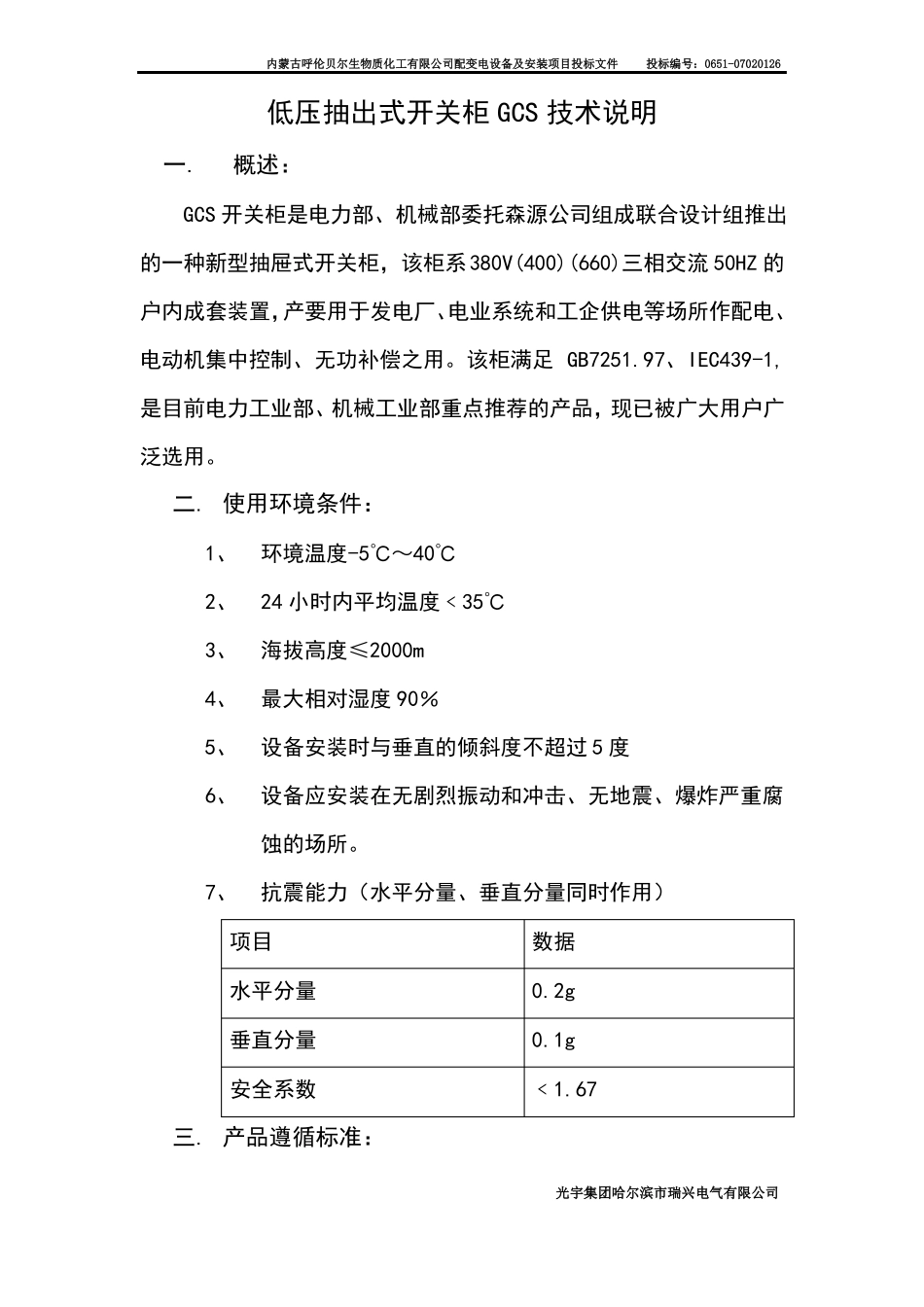

内蒙古呼伦贝尔生物质化工有限公司配变电设备及安装项目投标文件投标编号：0651-07020126商 务 规 格 偏 离 表投标人名称：光宇集团哈尔滨市瑞兴电气有限公司序号货物名称招标文件招标规格投标规格偏离1234（无偏离）光宇集团哈尔滨市瑞兴电气有限公司内蒙古呼伦贝尔生物质化工有限公司配变电设备及安装项目投标文件投标编号：0651-07020126技 术 规 格 偏 离 表投标人名称：光宇集团哈尔滨市瑞兴电气有限公司序号货物名称招标文件招标规格低压开关图纸元器投标规格偏离1柜施耐德件型号北京金钟默勒（有偏离）234光宇集团哈尔滨市瑞兴电气有限公司内蒙古呼伦贝尔生物质化工有限公司配变电设备及安装项目投标文件投标编号：0651-07020126低压抽出式开关柜 GCS 技术说明一.概述：GCS 开关柜是电力部、机械部委托森源公司组成联合设计组推出的一种新型抽屉式开关柜，该柜系380V(400)(660)三相交流 50HZ 的户内成套装置，产要用于发电厂、电业系统和工企供电等场所作配电、电动机集中控制、无功补偿之用。该柜满足 GB7251.97、IEC439-1,是目前电力工业部、机械工业部重点推荐的产品，现已被广大用户广泛选用。二. 使用环境条件：1、环境温度-5℃～40℃2、24 小时内平均温度﹤35℃3、海拔高度≤2000m4、最大相对湿度 90％5、设备安装时与垂直的倾斜度不超过 5 度6、设备应安装在无剧烈振动和冲击、无地震、爆炸严重腐蚀的场所。7、抗震能力（水平分量、垂直分量同时作用）项目水平分量垂直分量安全系数数据0.2g0.1g﹤1.67三. 产品遵循标准：光宇集团哈尔滨市瑞兴电气有限公司内蒙古呼伦贝尔生物质化工有限公司配变电设备及安装项目投标文件投标编号：0651-070201261、GB7251-97 《 低 压 成 套 开 关 设 备 和 控 制 设 备 》33-12、IEC439-1《低压成套开关设备和控制设备》3、JB/T9661《低压抽出式开关设备》四. 开关柜结构说明：1、主构架采用 8MF 开口型材，安装孔模数为 20mm 和 100mm安装灵活方便 ，采取组装和部分焊接式结构，整机分为功能单元室、母线室和电缆室，各室功能作用相对独立。2、母线全部采用优质电解铜排，并全长搪锡。3、水平主母线采用柜后 2/3 处平置式单层排列方式，以增强母线抗电动力的能力，是使装置的主电路具有高短路强度能力的基本措施。用于抽屉的垂直母线采用“L”形硬度搪锡母线；接地母线为硬铜排。4、抽屉分为 1/2 单元、1 单元、2 单元、3 单元、3/2 单元五...
