JDG管预埋技术交底

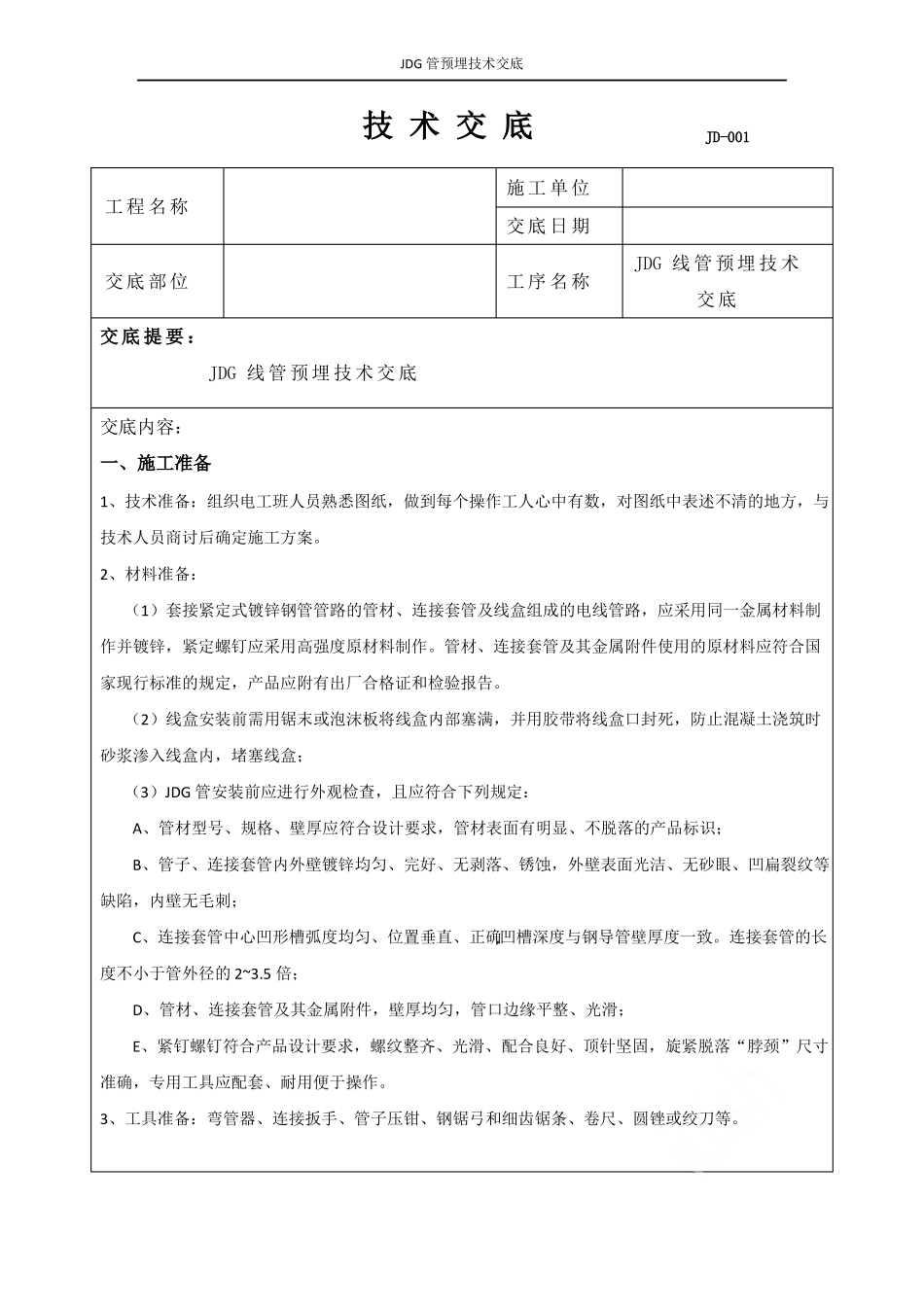

JDG管预埋技术交底_第1页
1/7

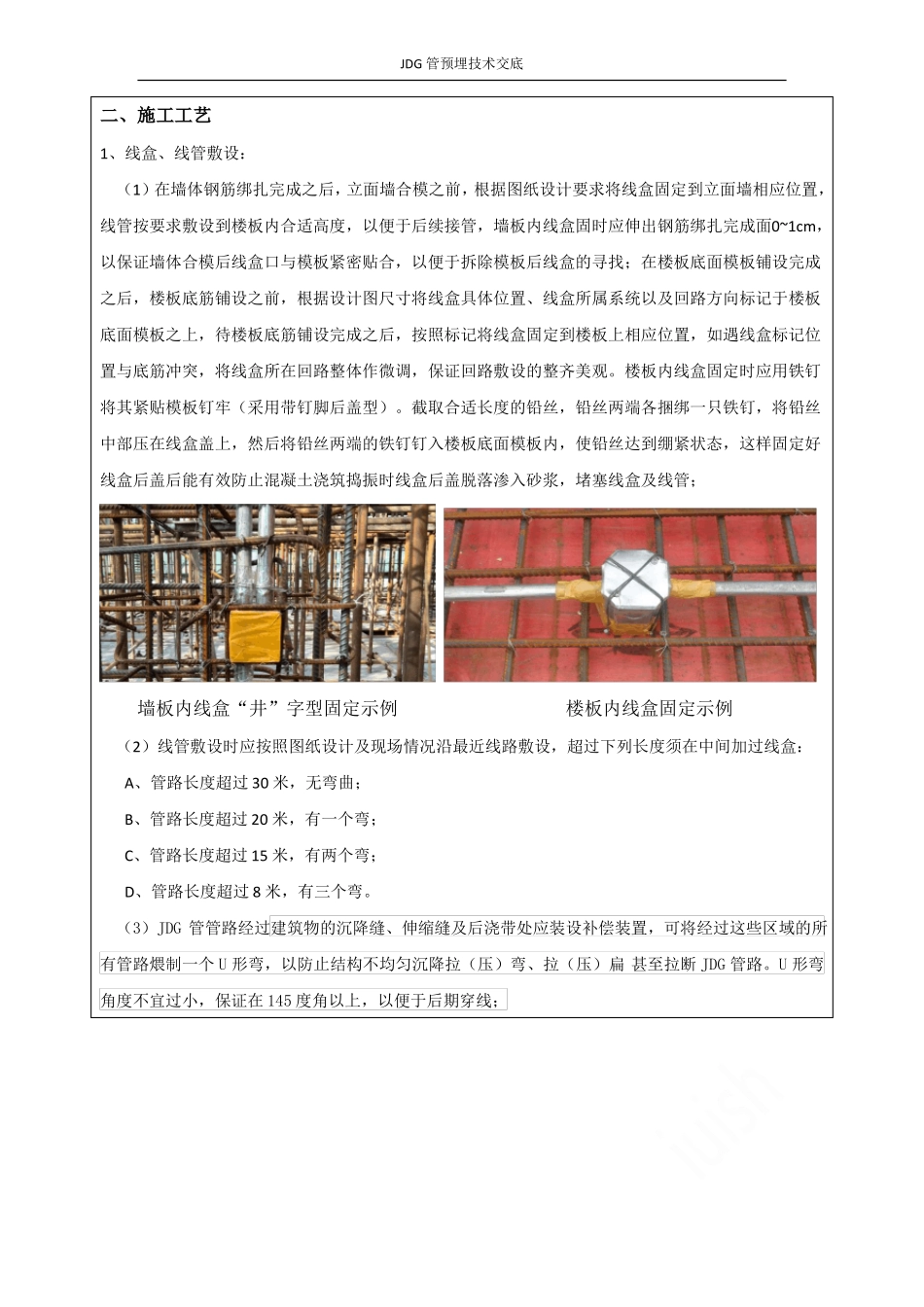

JDG管预埋技术交底_第2页
2/7
JDG管预埋技术交底_第3页
3/7
JDG 管预埋技术交底技 术 交 底JD-001工 程 名 称交 底 日 期交 底 部 位交 底 提 要 :JDG 线 管 预 埋 技 术 交 底交底内容:一、施工准备1、技术准备:组织电工班人员熟悉图纸,做到每个操作工人心中有数,对图纸中表述不清的地方,与技术人员商讨后确定施工方案。2、材料准备:(1)套接紧定式镀锌钢管管路的管材、连接套管及线盒组成的电线管路,应采用同一金属材料制作并镀锌,紧定螺钉应采用高强度原材料制作。管材、连接套管及其金属附件使用的原材料应符合国家现行标准的规定,产品应附有出厂合格证和检验报告。(2)线盒安装前需用锯末或泡沫板将线盒内部塞满,并用胶带将线盒口封死,防止混凝土浇筑时砂浆渗入线盒内,堵塞线盒;(3)JDG 管安装前应进行外观检查,且应符合下列规定:A、管材型号、规格、壁厚应符合设计要求,管材表面有明显、不脱落的产品标识;B、管子、连接套管内外壁镀锌均匀、完好、无剥落、锈蚀,外壁表面光洁、无砂眼、凹扁裂纹等缺陷,内壁无毛刺;C、连接套管中心凹形槽弧度均匀、位置垂直、正确,凹槽深度与钢导管壁厚度一致。连接套管的长度不小于管外径的 2~3.5 倍;D、管材、连接套管及其金属附件,壁厚均匀,管口边缘平整、光滑;E、紧钉螺钉符合产品设计要求,螺纹整齐、光滑、配合良好、顶针坚固,旋紧脱落“脖颈”尺寸准确,专用工具应配套、耐用便于操作。3、工具准备:弯管器、连接扳手、管子压钳、钢锯弓和细齿锯条、卷尺、圆锉或绞刀等。施 工 单 位JDG 线 管 预 埋 技 术交 底工 序 名 称JDG 管预埋技术交底二、施工工艺1、线盒、线管敷设:(1)在墙体钢筋绑扎完成之后,立面墙合模之前,根据图纸设计要求将线盒固定到立面墙相应位置,线管按要求敷设到楼板内合适高度,以便于后续接管,墙板内线盒固时应伸出钢筋绑扎完成面0~1cm,以保证墙体合模后线盒口与模板紧密贴合,以便于拆除模板后线盒的寻找;在楼板底面模板铺设完成之后,楼板底筋铺设之前,根据设计图尺寸将线盒具体位置、线盒所属系统以及回路方向标记于楼板底面模板之上,待楼板底筋铺设完成之后,按照标记将线盒固定到楼板上相应位置,如遇线盒标记位置与底筋冲突,将线盒所在回路整体作微调,保证回路敷设的整齐美观。楼板内线盒固定时应用铁钉将其紧贴模板钉牢(采用带钉脚后盖型)。截取合适长度的铅丝,铅丝两端各捆绑一只铁钉,将铅丝中部压在线盒盖上,然后将铅丝两端的铁钉钉入楼...
