JJG001996傅里叶变换红外光谱仪检定规程

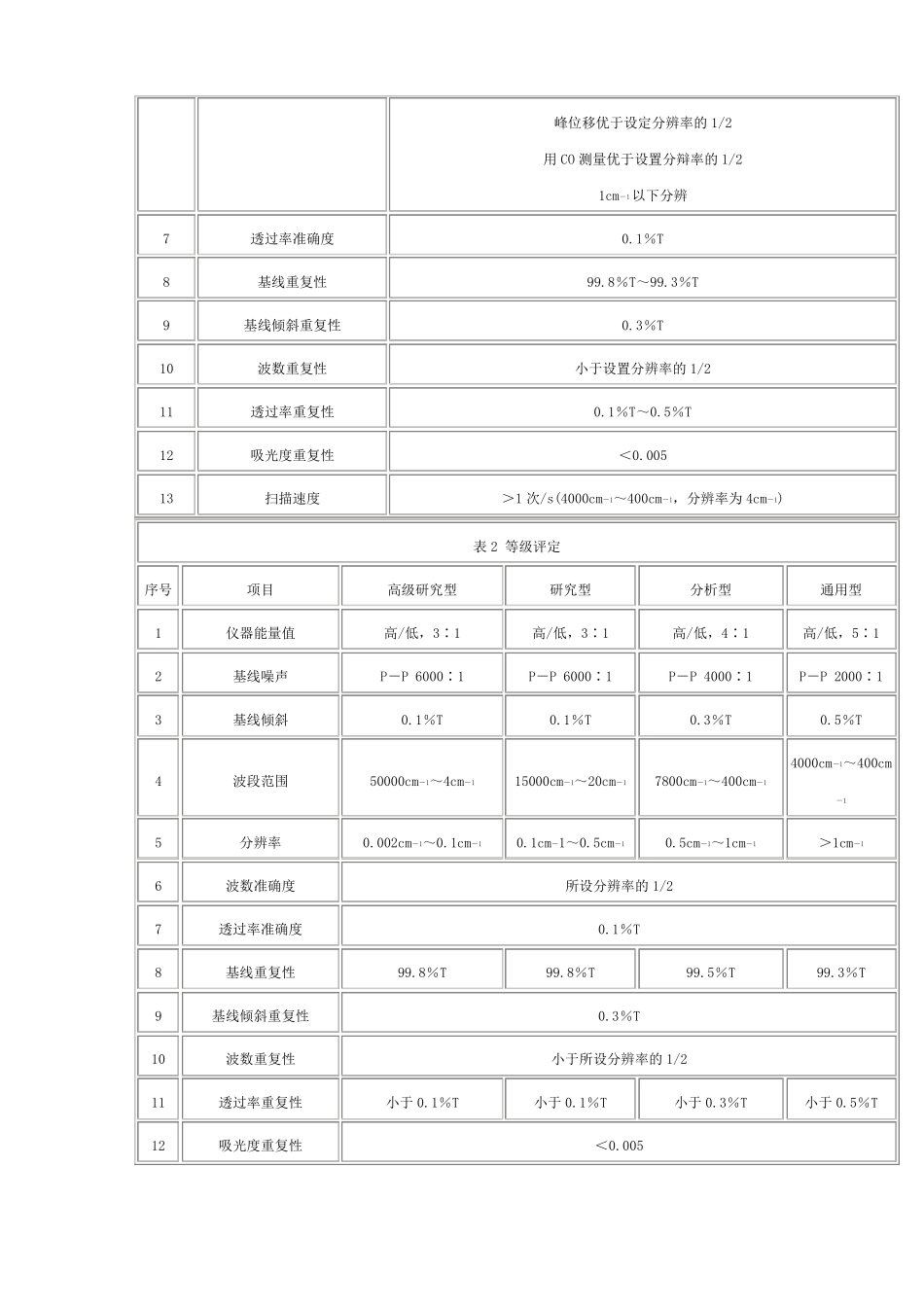

JJG 001-1996 傅里叶变换红外光谱仪检定规程JJG 001-1996适用范围:适用于新安装、使用中和修理后的傅里叶变换红外光谱仪(以下简称仪器)的检定。主要技术要求:1. 外观2. 安装条件3. 检定条件4. 检定设备5. 样品6. 检定项目和检定方法2.范围适用于新安装、使用中和修理后的傅里叶变换红外光谱仪(以下简称仪器)的检定。2.1 原理FTIR 是利用干涉仪干涉调频的工作原理，根据干涉图和光谱图之间的对应关系，通过测量干涉图和对干涉图进行傅里叶变换来获得光谱图；它能同时测量、记录来自光源所有谱元的信息，高效率地采集来自光源的辐射能量。检测器接收到的随光程差变化的信号强度便是光源所有谱元的贡献。...............(1)式中:I(x)——干涉图B(v)——吸收光谱v——频率x——光程差I(x)是在光程差为 x 时检测器接收到的信号强度，也称为干涉图。数据处理系统通过对干涉图函数进行傅里叶变换得到按频率(波数)分布的物质的吸收光谱 B(v)。............. (2)由于它有多通道优点，因而有较高的信噪比、分辨率、检测灵敏度和较快的扫描速度，广泛应用于物质的定性定量及结构成分分析。是测量、研究分子振动、转动光谱的重要工具。2.2 构成FTIR 由光学系统及数据处理系统两部分组成。3 计量单位波数(cm－1)和吸光度。4 计量要求4.1 计量特性仪器技术指标见表 1。4.2 等级评定等级评定按表 2。1～10 项中如有 2 项以上(包括 2 项)达不到指标，要按降档处理。表 1 技术指标序号123项目仪器能量值基线噪声基线倾斜要求单光谱最高值/最低值为 3∶1～5∶1P－P(峰－峰) 6000∶1～2000∶10.1％T～0.5％T中红外 4000cm ～400cm截止频率噪声＜2％T4波数范围近红外＞4000cm截止频率噪声＜1％T远红外＜400cm－1－1－1－1截止频率噪声＜2％T－高级研究型优于 0.1cm 1研究型 0.1cm ～0.5cm5分辨率分析型 0.5cm－1～1cm通用型大于 1cm1cm ～4cm分辨率6波数准确度4cm符合聚苯乙烯峰值表或测 2924cm－1－1－1－1－1－1－1－1峰位移优于设定分辨率的 1/2用 CO 测量优于设置分辩率的 1/21cm以下分辨78910111213透过率准确度基线重复性基线倾斜重复性波数重复性透过率重复性吸光度重复性扫描速度－1－10.1％T99.8％T～99.3％T0.3％T小于设置分辨率的 1/20.1％T～0.5％T＜0.005＞1 次/s(4000cm ～400cm ，分辨率为 4cm )表 2 等级评定－1－1序号123项目仪器能量值基线噪声基线倾斜高级研究型高/低，3∶1P－P 6000∶10.1...
