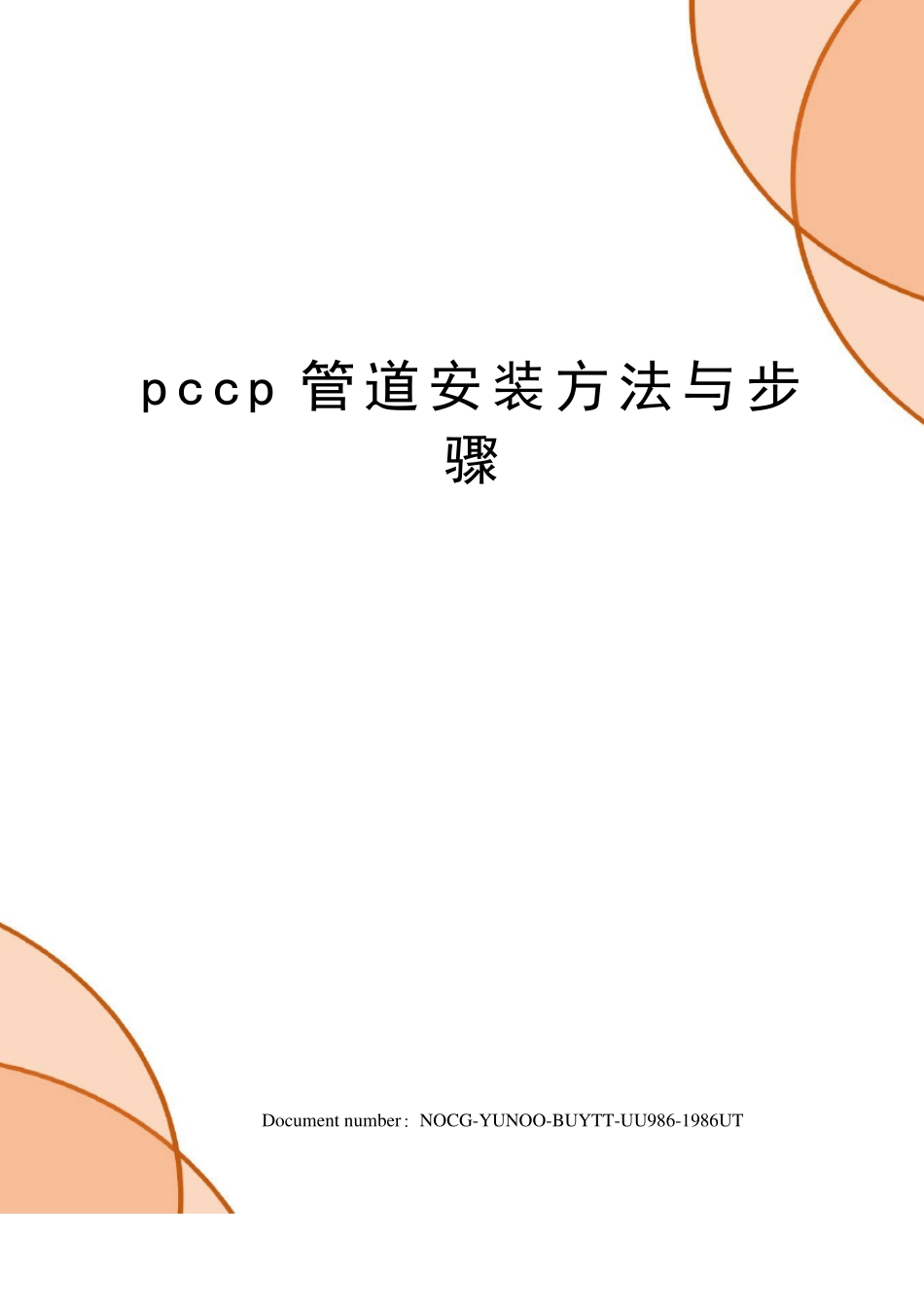

pccp管道安装方法与步骤

pccp 管道安装方法与步骤 Document number：NOCG-YUNOO-BUYTT-UU986-1986UTPCCP 管道安装方法与步骤一、适用标准《给水排水管道施工及验收规范》GB50268-97《给水排水管道结构设计规范》GB50332-2002《给水排水工程构筑物施工及验收规范》GBJ141-90《给水排水工程构筑物结构设计规范》GB50069-2002《给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程》CECS140：2002GBJ50204-2001JC483-92《混凝土工程施工及验收规范》《聚硫密封膏》《全国通用给水排水标准图集》二、管道基础S1、S2、S3一般情况下管道基础采用未经扰动的人工开挖(或机械开挖)的基础上。根据设计图纸要求需进行基础处理的地段，应根据设计图纸要求超挖管基并用砂砾或中粗砂回填达管外底标高同时包角。在整个沟槽宽度范围内分层夯实。压实系数应满足设计文件要求。三、安装程序预应力钢筒混凝土管安装程序为：管道吊入沟槽→清理管膛、管口→清理胶圈→上胶圈→刷润滑油（植物油）→初步对口找正→用导链将插口拉入承口→检查中线、高程→第一次接口试压→调整管道高程、中线→第二次接口试压→锁管。四、沿曲线安装接口允许转角预应力钢筒混凝土管安装平直，无突起，突弯现象。PCCP 管竖向或水平转角大于 10°时采用管道接口和°、°的钢制弯头进行借转，但每个接口借转角度不得大于°。转角大于等于 10°时用相应钢制管件接头。PCCP 管道严禁截断后使用。五、安装方法导链（手拉葫芦）拉入法在已安装稳固的管子上栓住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和导链（手拉葫芦）连好绷紧对正，两侧同步拉吊链，将已套好胶圈的插口拉入承口中，均匀借转施工时，应待管道接口安装完成后再调整借转角。六、锁管方法铺管后，为防止前几节管子管口移动，可用钢丝绳和导链锁在后面的管子上。七、安管时注意事项1、管子在安装前要逐根进行外观检查：逐根检查管材和承插口有无损坏现象。承插口有无碰损、椭圆度是否在允许范围内、外保护层有无脱落等。承插口清理干净，如有飞边毛刺应给予处理，以防划破橡胶密封圈。在检验合格后方可使用。2、预应力钢筒混凝土管安装时，承插口工作面和胶圈应清洗干净，胶圈表面不应有气孔、裂缝、重皮、平面扭曲、肉眼可见的杂质及有碍使用和影响密封效果的缺陷，套在插口上的胶圈应平直、无扭曲现象。安装时，胶圈应均匀滑动到位。3、管子吊起安装不得过高，稍离槽底即可，以使插口胶圈准确地对入承口内。...
