PCB贴片封装知识

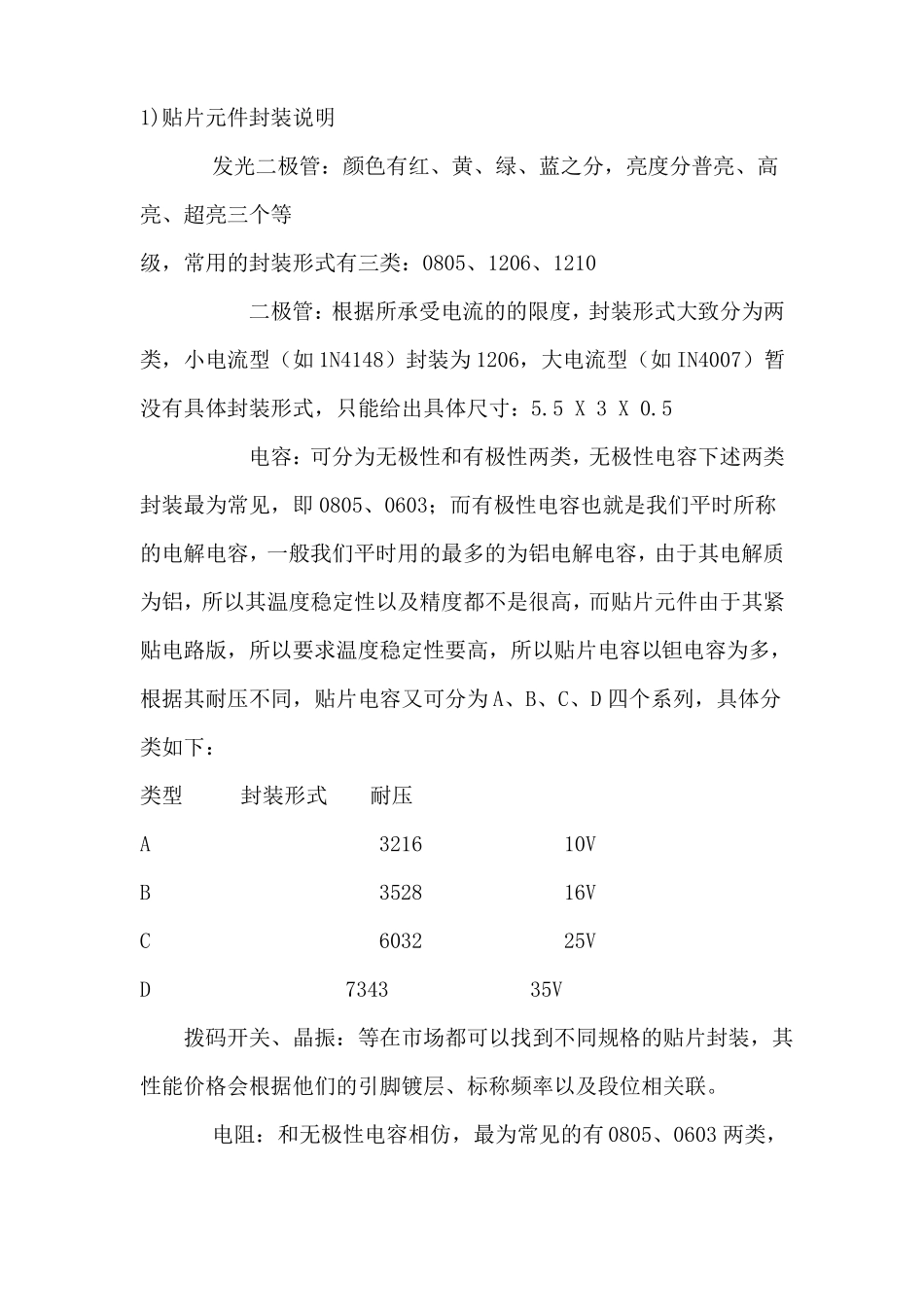

PCB贴片封装知识_第1页
1/8

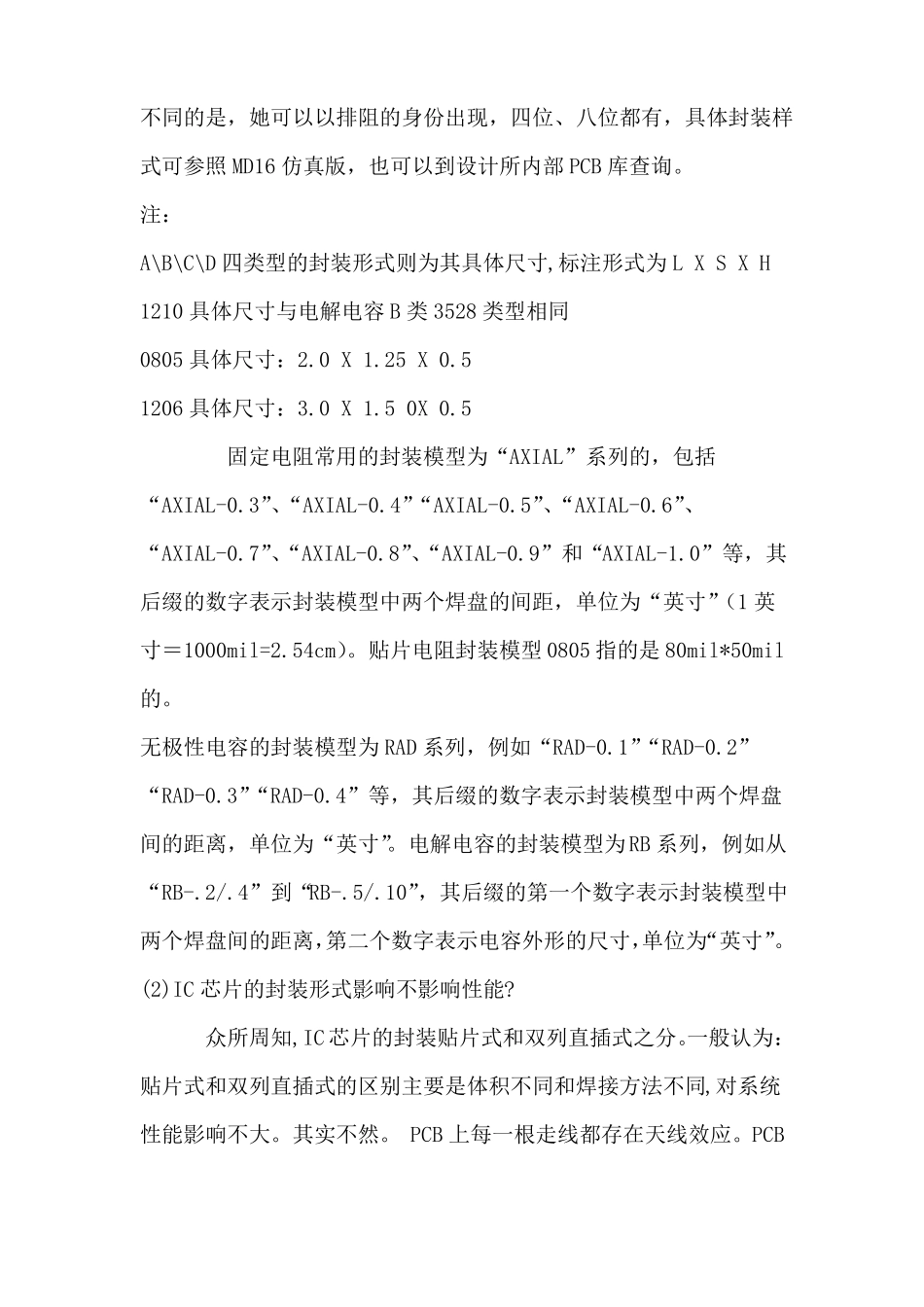

PCB贴片封装知识_第2页
2/8

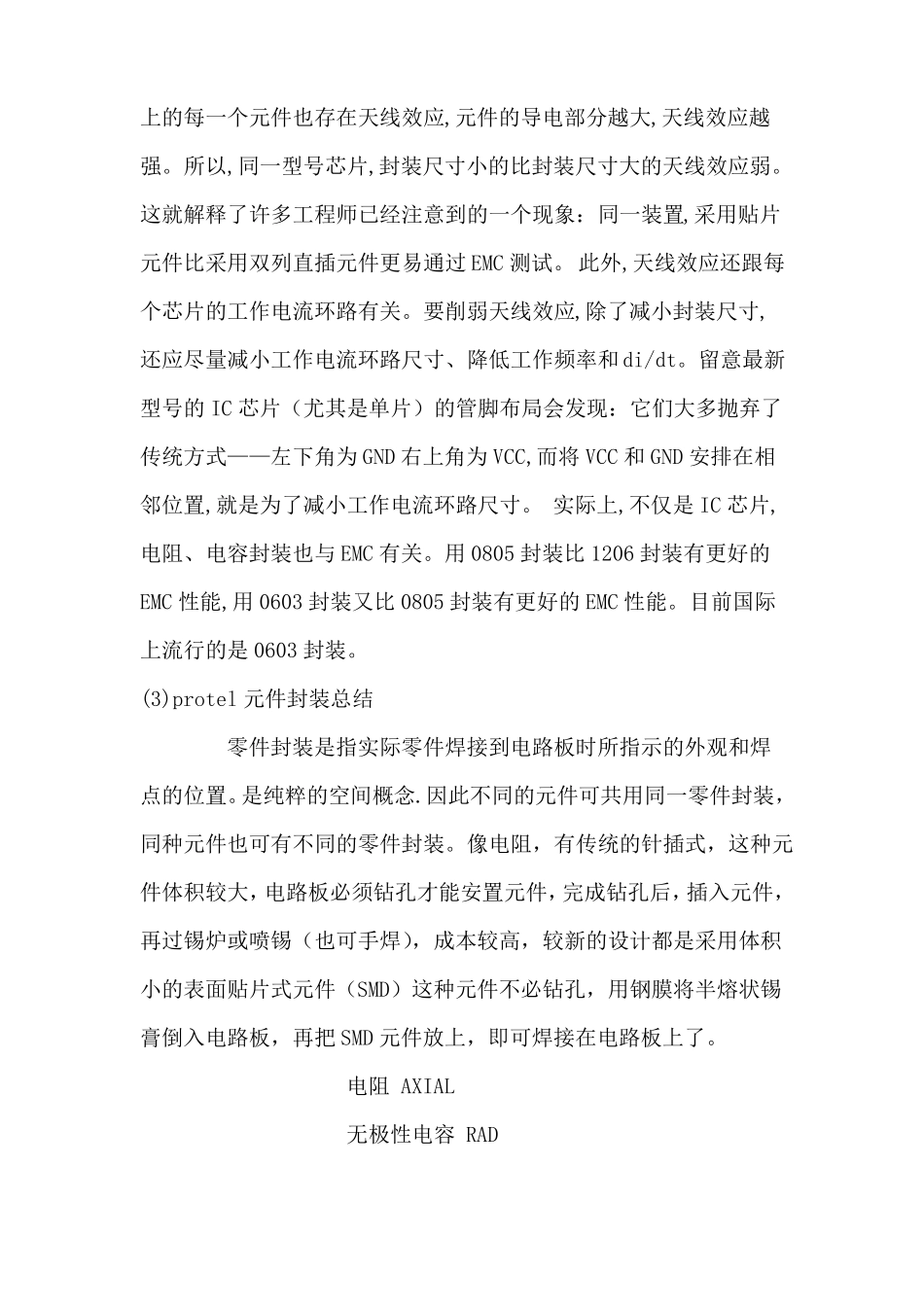

PCB贴片封装知识_第3页
3/8
1)贴片元件封装说明发光二极管:颜色有红、黄、绿、蓝之分,亮度分普亮、高亮、超亮三个等级,常用的封装形式有三类:0805、1206、1210二极管:根据所承受电流的的限度,封装形式大致分为两类,小电流型(如 1N4148)封装为 1206,大电流型(如 IN4007)暂没有具体封装形式,只能给出具体尺寸:5.5 X 3 X 0.5电容:可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即 0805、0603;而有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为 A、B、C、D 四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振:等在市场都可以找到不同规格的贴片封装,其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。电阻:和无极性电容相仿,最为常见的有 0805、0603 两类,不同的是,她可以以排阻的身份出现,四位、八位都有,具体封装样式可参照 MD16 仿真版,也可以到设计所内部 PCB 库查询。注:A\B\C\D 四类型的封装形式则为其具体尺寸,标注形式为 L X S X H1210 具体尺寸与电解电容 B 类 3528 类型相同0805 具体尺寸:2.0 X 1.25 X 0.51206 具体尺寸:3.0 X 1.5 0X 0.5固定电阻常用的封装模型为“AXIAL”系列的,包括“AXIAL-0.3”、“AXIAL-0.4”“AXIAL-0.5”、“AXIAL-0.6”、“AXIAL-0.7”、“AXIAL-0.8”、“AXIAL-0.9”和“AXIAL-1.0”等,其后缀的数字表示封装模型中两个焊盘的间距,单位为“英寸”(1 英寸=1000mil=2.54cm)。贴片电阻封装模型 0805 指的是 80mil*50mil的。无极性电容的封装模型为 RAD 系列,例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等,其后缀的数字表示封装模型中两个焊盘间的距离,单位为“英寸”。电解电容的封装模型为RB 系列,例如从“RB-.2/.4”到“RB-.5/.10”,其后缀的第一个数字表示封装模型中两个焊盘间的距离,第二个数字表示电容外形的尺寸,单位为“英寸”。(2)IC 芯片的封装形式影响不影响性能?众所周知,IC 芯片的封装贴片式和双列直插式之分。一般认为:贴片式和双列直插式的区别主要是体积不同和焊接方法不同,对系统性能影响不大。其实不然。 PCB 上每一根走线都存在天...
