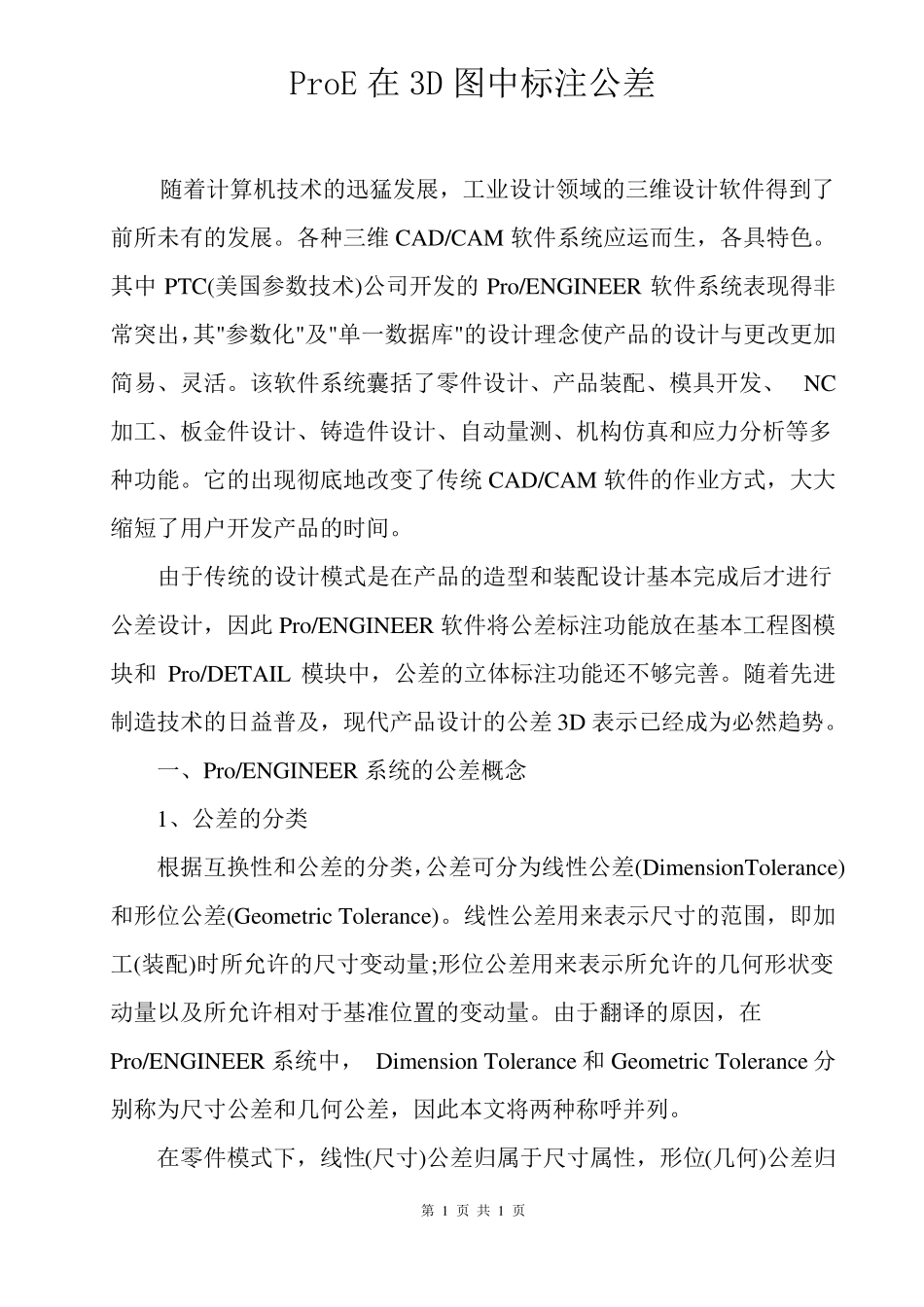

ProE在3D图中标注公差

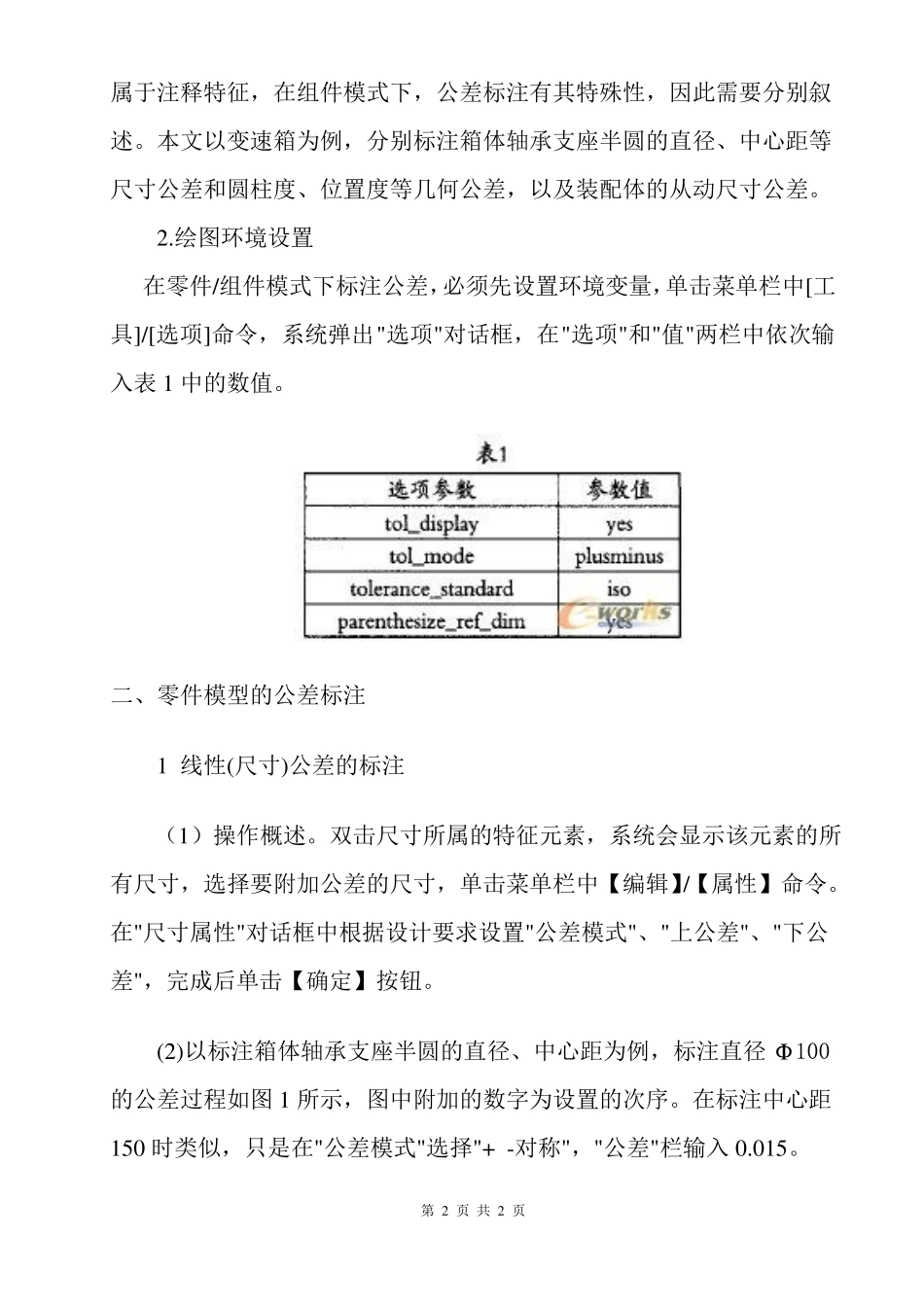

ProE 在 3D 图中标注公差随着计算机技术的迅猛发展，工业设计领域的三维设计软件得到了前所未有的发展。各种三维 CAD/CAM 软件系统应运而生，各具特色。其中 PTC(美国参数技术)公司开发的 Pro/ENGINEER 软件系统表现得非常突出，其"参数化"及"单一数据库"的设计理念使产品的设计与更改更加简易、灵活。该软件系统囊括了零件设计、产品装配、模具开发、 NC加工、板金件设计、铸造件设计、自动量测、机构仿真和应力分析等多种功能。它的出现彻底地改变了传统 CAD/CAM 软件的作业方式，大大缩短了用户开发产品的时间。由于传统的设计模式是在产品的造型和装配设计基本完成后才进行公差设计，因此 Pro/ENGINEER 软件将公差标注功能放在基本工程图模块和 Pro/DETAIL 模块中，公差的立体标注功能还不够完善。随着先进制造技术的日益普及，现代产品设计的公差 3D 表示已经成为必然趋势。一、Pro/ENGINEER 系统的公差概念1、公差的分类根据互换性和公差的分类，公差可分为线性公差(DimensionTolerance)和形位公差(Geometric Tolerance)。线性公差用来表示尺寸的范围，即加工(装配)时所允许的尺寸变动量;形位公差用来表示所允许的几何形状变动量以及所允许相对于基准位置的变动量。由于翻译的原因，在Pro/ENGINEER 系统中， Dimension Tolerance 和 Geometric Tolerance 分别称为尺寸公差和几何公差，因此本文将两种称呼并列。在零件模式下，线性(尺寸)公差归属于尺寸属性，形位(几何)公差归第 1 页 共 1 页属于注释特征，在组件模式下，公差标注有其特殊性，因此需要分别叙述。本文以变速箱为例，分别标注箱体轴承支座半圆的直径、中心距等尺寸公差和圆柱度、位置度等几何公差，以及装配体的从动尺寸公差。2.绘图环境设置在零件/组件模式下标注公差，必须先设置环境变量，单击菜单栏中[工具]/[选项]命令，系统弹出"选项"对话框，在"选项"和"值"两栏中依次输入表 1 中的数值。二、零件模型的公差标注1 线性(尺寸)公差的标注（1）操作概述。双击尺寸所属的特征元素，系统会显示该元素的所有尺寸，选择要附加公差的尺寸，单击菜单栏中【编辑】/【属性】命令。在"尺寸属性"对话框中根据设计要求设置"公差模式"、"上公差"、"下公差"，完成后单击【确定】按钮。(2)以标注箱体轴承支座半圆的直径、中心距为例，标注直径 Φ100的公差过程如图 1 所示，图中附加的数字为设置的次序。在标注中心距150 时类似，只是在"公差模式"...
