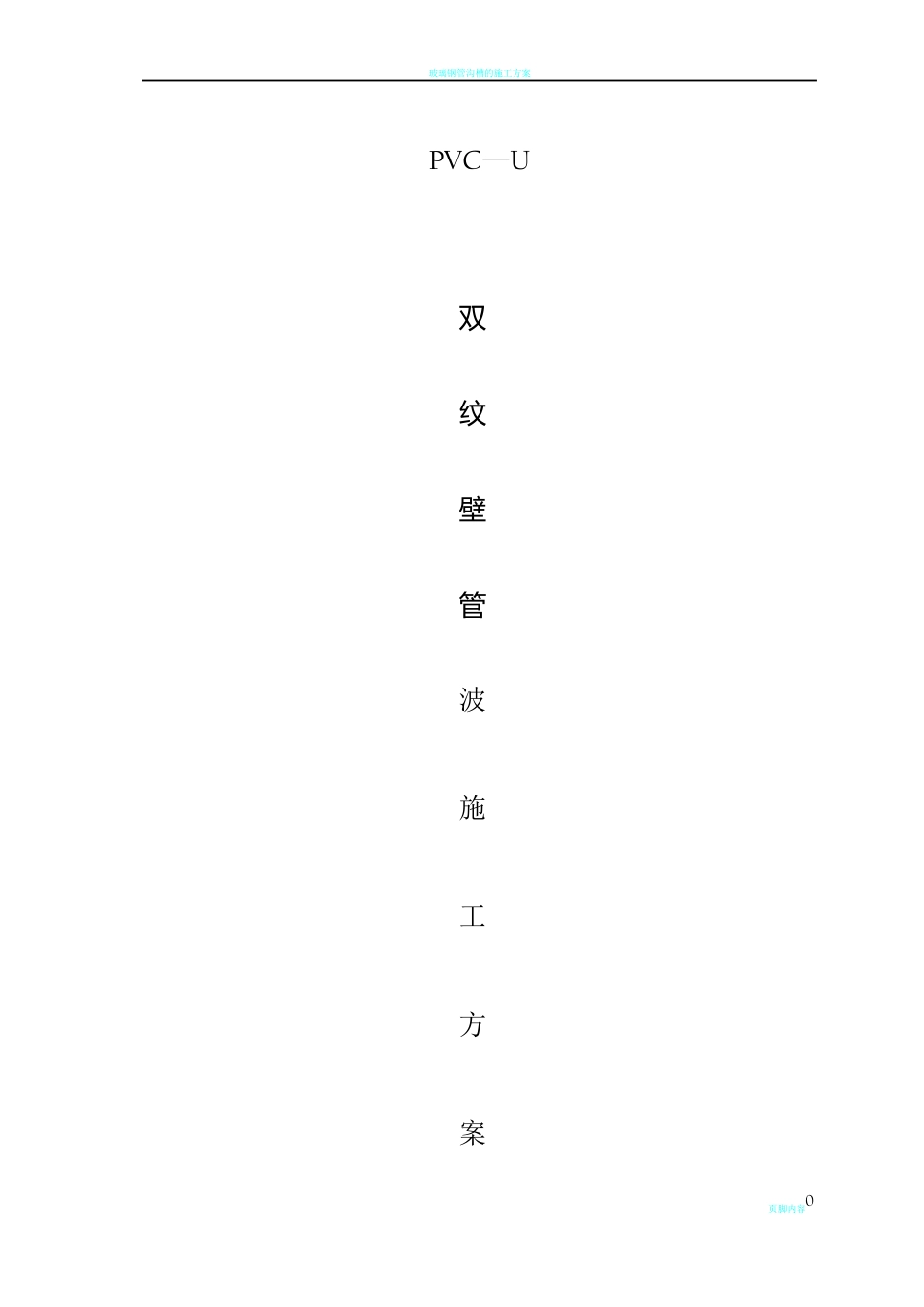

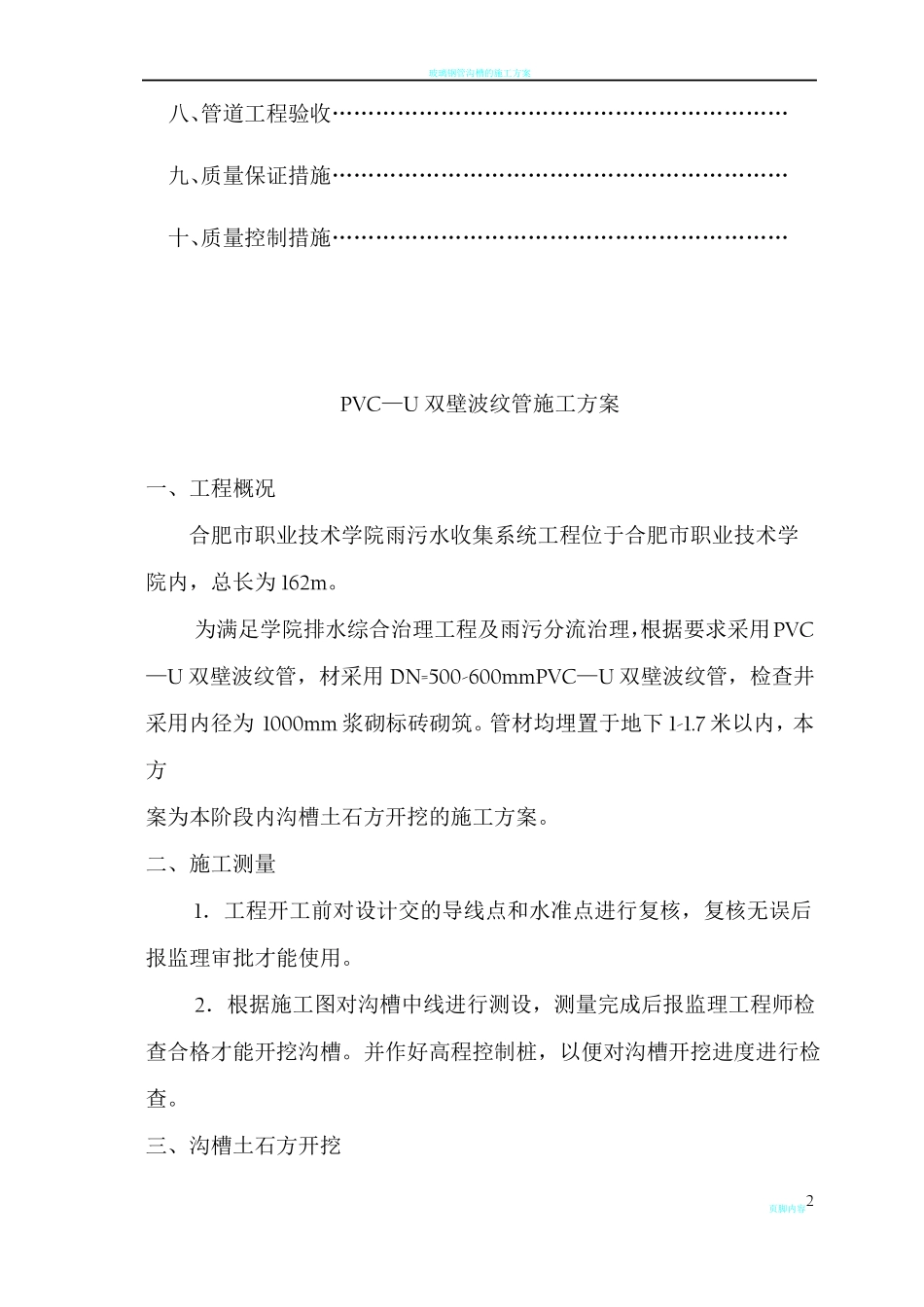

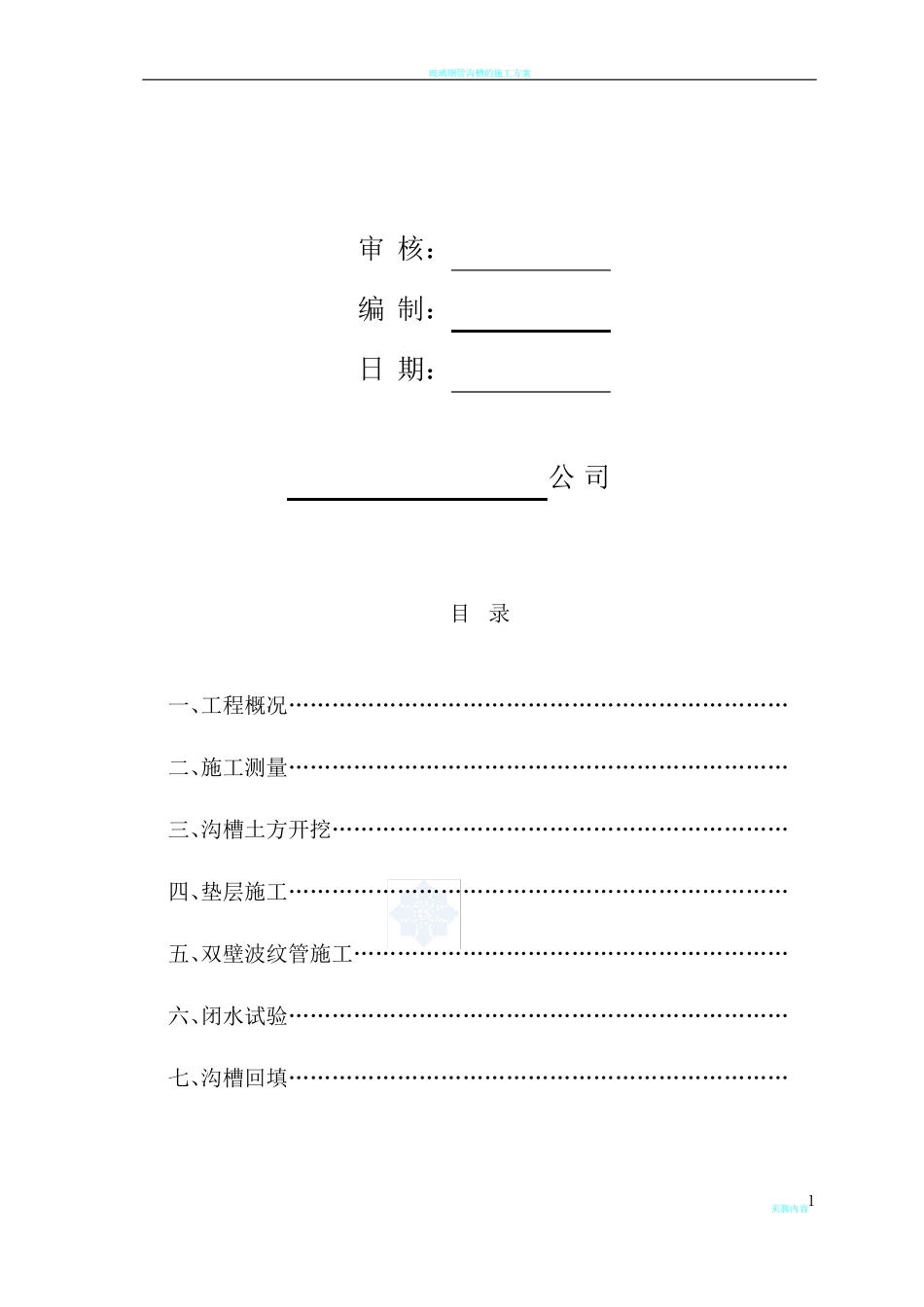

玻璃钢管沟槽的施工方案PVC—U双纹壁管波施工方案页脚内容0玻璃钢管沟槽的施工方案审 核：编 制：日 期：公 司目录一、工程概况……………………………………………………………二、施工测量……………………………………………………………三、沟槽土方开挖………………………………………………………四、垫层施工……………………………………………………………五、双壁波纹管施工……………………………………………………六、闭水试验……………………………………………………………七、沟槽回填……………………………………………………………页脚内容1玻璃钢管沟槽的施工方案八、管道工程验收………………………………………………………九、质量保证措施………………………………………………………十、质量控制措施………………………………………………………PVC—U 双壁波纹管施工方案一、工程概况合肥市职业技术学院雨污水收集系统工程位于合肥市职业技术学院内，总长为 162m。为满足学院排水综合治理工程及雨污分流治理，根据要求采用PVC—U 双壁波纹管，材采用 DN=500-600mmPVC—U 双壁波纹管，检查井采用内径为 1000mm 浆砌标砖砌筑。管材均埋置于地下 1-1.7 米以内，本方案为本阶段内沟槽土石方开挖的施工方案。二、施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。并作好高程控制桩，以便对沟槽开挖进度进行检查。三、沟槽土石方开挖页脚内容2玻璃钢管沟槽的施工方案1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。在土质良好，沟槽深度小于 1m，沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于 1.7 m 时，沟槽按土质、石质放坡开槽，本工程根据设计要求石方沟槽按 1:0.25 进行放坡、土方沟槽按 1:0.33 进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加 0.5 米的工作面作为施工操作宽度进行沟槽的开挖。如受现场条件限制，放坡不足时，采用坡脚短桩和横隔支撑，以防止沟槽土石的坍塌。双壁波纹管设计管底高程土（石）方沟槽开挖断面示意图2．在大开挖段先将场地围场后才能进行沟槽的开挖，挖深超过2米的地段进行“跳槽”开挖（...
