QCT29058-1992载货汽车车箱技术条件

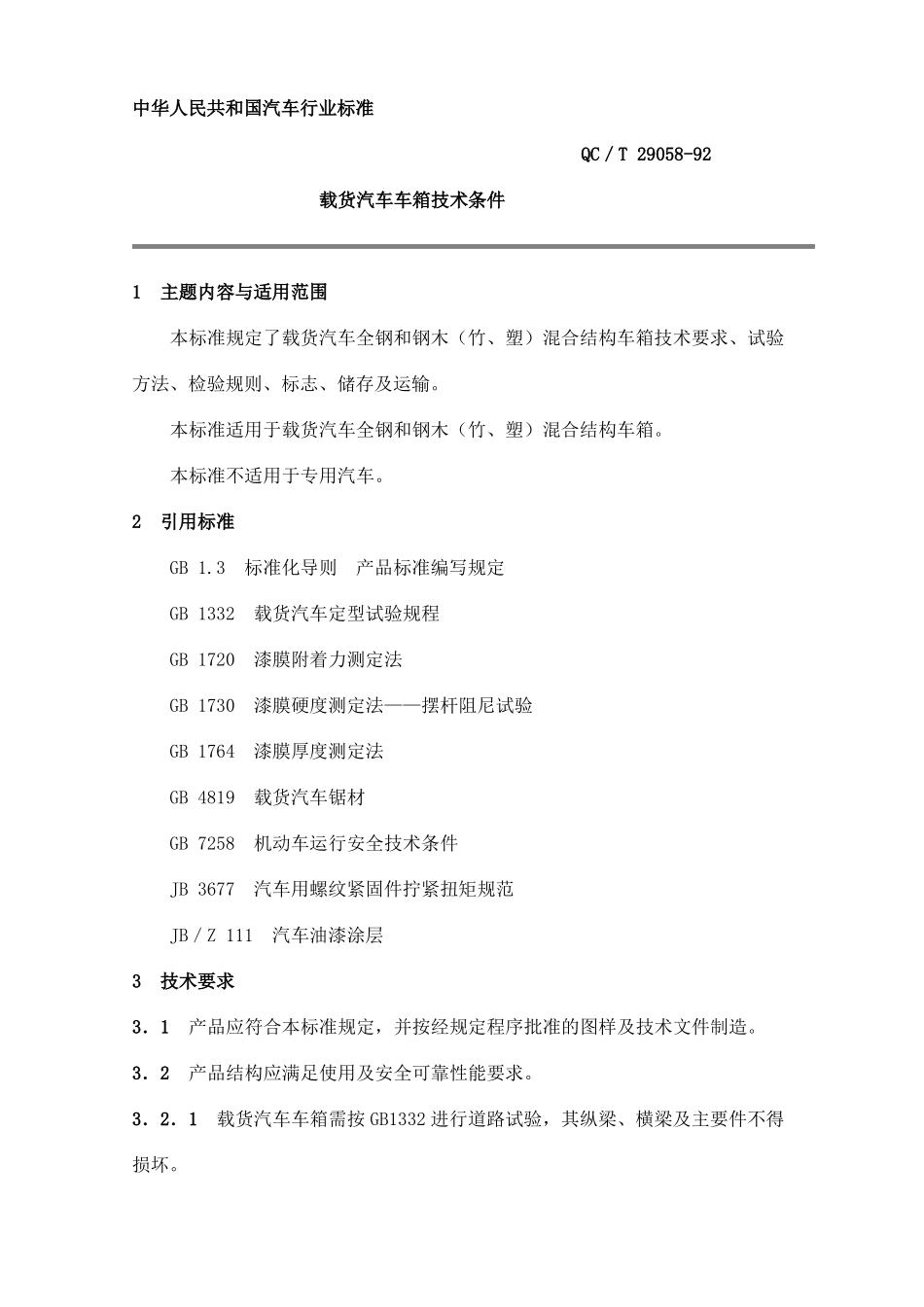

QCT29058-1992载货汽车车箱技术条件_第1页
1/6

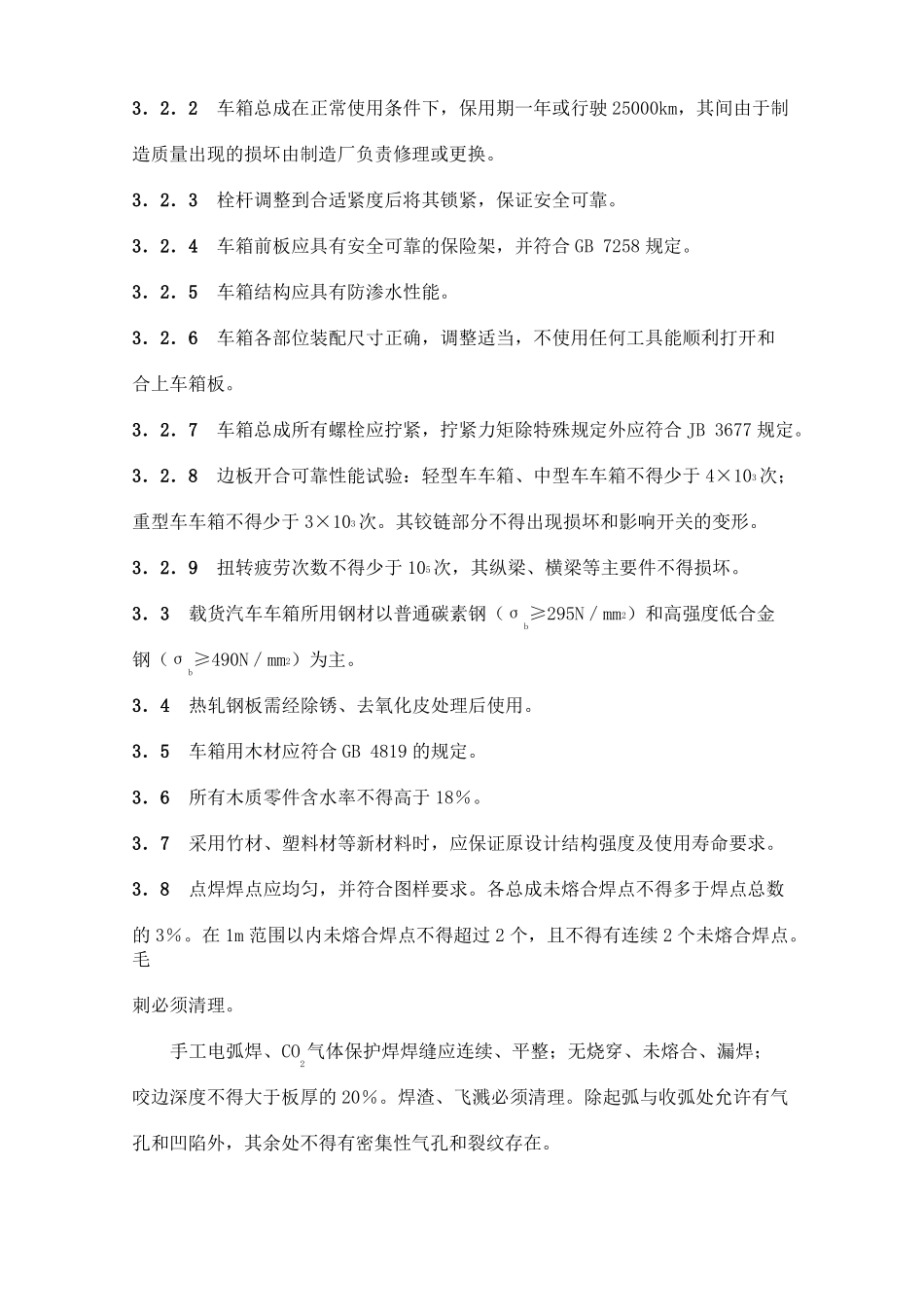

QCT29058-1992载货汽车车箱技术条件_第2页
2/6

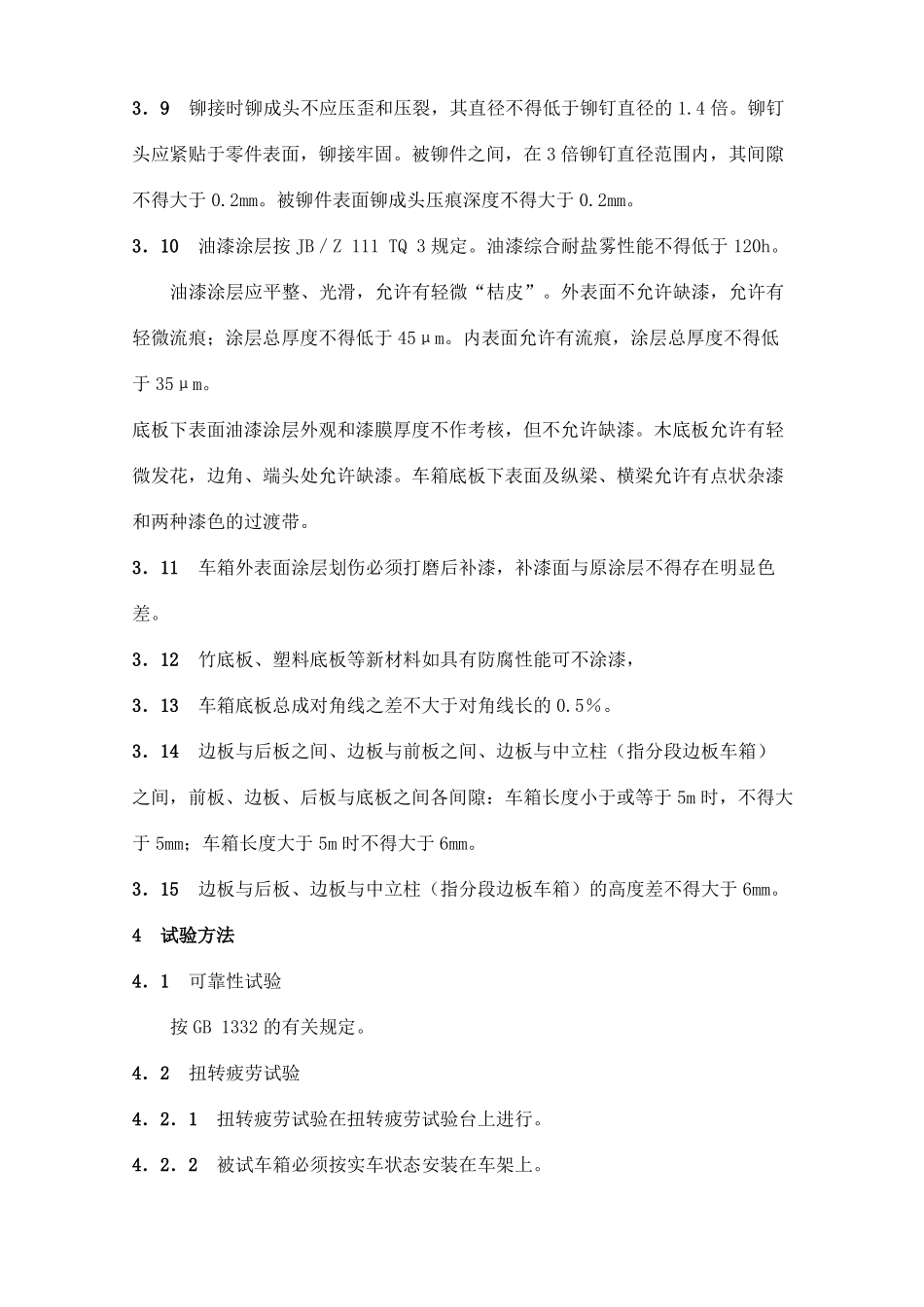

QCT29058-1992载货汽车车箱技术条件_第3页
3/6
中华人民共和国汽车行业标准QC/T 29058-92载货汽车车箱技术条件1主题内容与适用范围本标准规定了载货汽车全钢和钢木(竹、塑)混合结构车箱技术要求、试验方法、检验规则、标志、储存及运输。本标准适用于载货汽车全钢和钢木(竹、塑)混合结构车箱。本标准不适用于专用汽车。2引用标准GB 1.3标准化导则产品标准编写规定GB 1332载货汽车定型试验规程GB 1720漆膜附着力测定法GB 1730漆膜硬度测定法——摆杆阻尼试验GB 1764漆膜厚度测定法GB 4819载货汽车锯材GB 7258机动车运行安全技术条件JB 3677汽车用螺纹紧固件拧紧扭矩规范JB/Z 111汽车油漆涂层3技术要求3.1产品应符合本标准规定,并按经规定程序批准的图样及技术文件制造。3.2产品结构应满足使用及安全可靠性能要求。3.2.1载货汽车车箱需按 GB1332 进行道路试验,其纵梁、横梁及主要件不得损坏。3.2.2车箱总成在正常使用条件下,保用期一年或行驶 25000km,其间由于制造质量出现的损坏由制造厂负责修理或更换。3.2.3栓杆调整到合适紧度后将其锁紧,保证安全可靠。3.2.4车箱前板应具有安全可靠的保险架,并符合 GB 7258 规定。3.2.5车箱结构应具有防渗水性能。3.2.6车箱各部位装配尺寸正确,调整适当,不使用任何工具能顺利打开和合上车箱板。3.2.7车箱总成所有螺栓应拧紧,拧紧力矩除特殊规定外应符合 JB 3677 规定。3.2.8边板开合可靠性能试验:轻型车车箱、中型车车箱不得少于 4×103次;重型车车箱不得少于 3×103次。其铰链部分不得出现损坏和影响开关的变形。3.2.9扭转疲劳次数不得少于 105次,其纵梁、横梁等主要件不得损坏。3.3载货汽车车箱所用钢材以普通碳素钢(σb≥295N/mm2)和高强度低合金钢(σb≥490N/mm2)为主。3.4热轧钢板需经除锈、去氧化皮处理后使用。3.5车箱用木材应符合 GB 4819 的规定。3.6所有木质零件含水率不得高于 18%。3.7采用竹材、塑料材等新材料时,应保证原设计结构强度及使用寿命要求。3.8点焊焊点应均匀,并符合图样要求。各总成未熔合焊点不得多于焊点总数的 3%。在 1m 范围以内未熔合焊点不得超过 2 个,且不得有连续 2 个未熔合焊点。毛刺必须清理。手工电弧焊、CO2气体保护焊焊缝应连续、平整;无烧穿、未熔合、漏焊;咬边深度不得大于板厚的 20%。焊渣、飞溅必须清理。除起弧与收弧处允许有气孔和凹陷外,其余处不得有密集性气孔和裂纹存在。3.9铆接时铆成头不应压歪和压裂,其...
