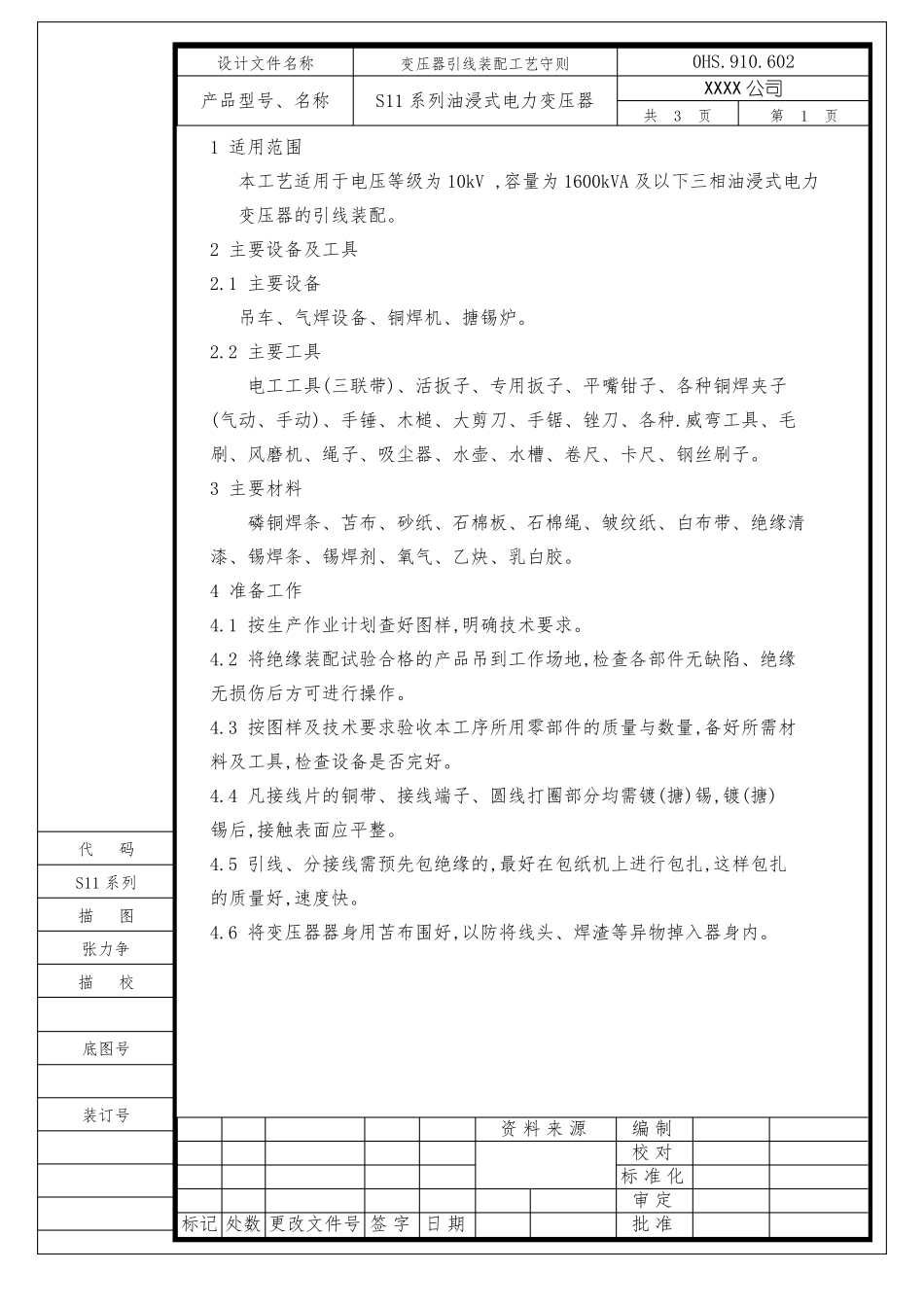

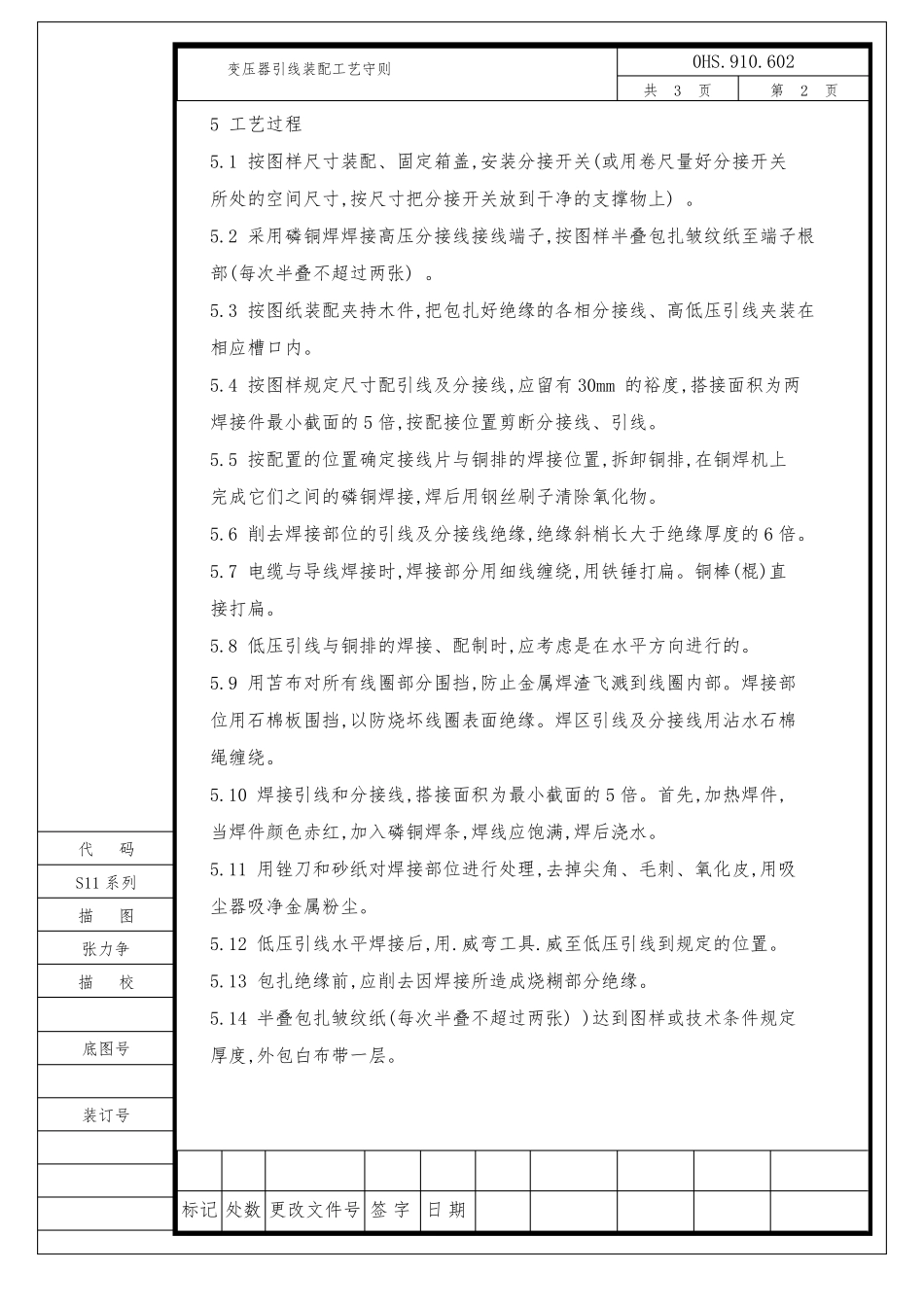

S11 系 列 油 浸 式 电 力 变 压 器变压器引线装配工艺守则0HS.910.602XXXX 公 司二 〇年月设计文件名称变压器引线装配工艺守则产品型号、名称1 适用范围S11 系列油浸式电力变压器0HS.910.602XXXX 公司共 3页第 1页本工艺适用于电压等级为 10kV ,容量为 1600kVA 及以下三相油浸式电力变压器的引线装配。2 主要设备及工具2.1 主要设备吊车、气焊设备、铜焊机、搪锡炉。2.2 主要工具电工工具(三联带)、活扳子、专用扳子、平嘴钳子、各种铜焊夹子(气动、手动)、手锤、木槌、大剪刀、手锯、锉刀、各种.威弯工具、毛刷、风磨机、绳子、吸尘器、水壶、水槽、卷尺、卡尺、钢丝刷子。3 主要材料磷铜焊条、苫布、砂纸、石棉板、石棉绳、皱纹纸、白布带、绝缘清漆、锡焊条、锡焊剂、氧气、乙炔、乳白胶。4 准备工作4.1 按生产作业计划查好图样,明确技术要求。4.2 将绝缘装配试验合格的产品吊到工作场地,检查各部件无缺陷、绝缘无损伤后方可进行操作。4.3 按图样及技术要求验收本工序所用零部件的质量与数量,备好所需材料及工具,检查设备是否完好。4.4 凡接线片的铜带、接线端子、圆线打圈部分均需镀(搪)锡,镀(搪)锡后,接触表面应平整。代码S11 系列描图张力争描校底图号装订号4.5 引线、分接线需预先包绝缘的,最好在包纸机上进行包扎,这样包扎的质量好,速度快。4.6 将变压器器身用苫布围好,以防将线头、焊渣等异物掉入器身内。标记 处数 更改文件号 签 字 日 期资 料 来 源编 制校 对标 准 化审 定批 准变压器引线装配工艺守则5 工艺过程0HS.910.602共 3页第 2页5.1 按图样尺寸装配、固定箱盖,安装分接开关(或用卷尺量好分接开关所处的空间尺寸,按尺寸把分接开关放到干净的支撑物上) 。5.2 采用磷铜焊焊接高压分接线接线端子,按图样半叠包扎皱纹纸至端子根部(每次半叠不超过两张) 。5.3 按图纸装配夹持木件,把包扎好绝缘的各相分接线、高低压引线夹装在相应槽口内。5.4 按图样规定尺寸配引线及分接线,应留有 30mm 的裕度,搭接面积为两焊接件最小截面的 5 倍,按配接位置剪断分接线、引线。5.5 按配置的位置确定接线片与铜排的焊接位置,拆卸铜排,在铜焊机上完成它们之间的磷铜焊接,焊后用钢丝刷子清除氧化物。5.6 削去焊接部位的引线及分接线绝缘,绝缘斜梢长大于绝缘厚度的 6 倍。5.7 电缆与导线焊接时,焊接部分用细线缠绕,用铁锤打扁。铜棒(棍)直接打扁。5.8 低压引线与铜排的焊接、配制...
