SS100物料提升机施工方案

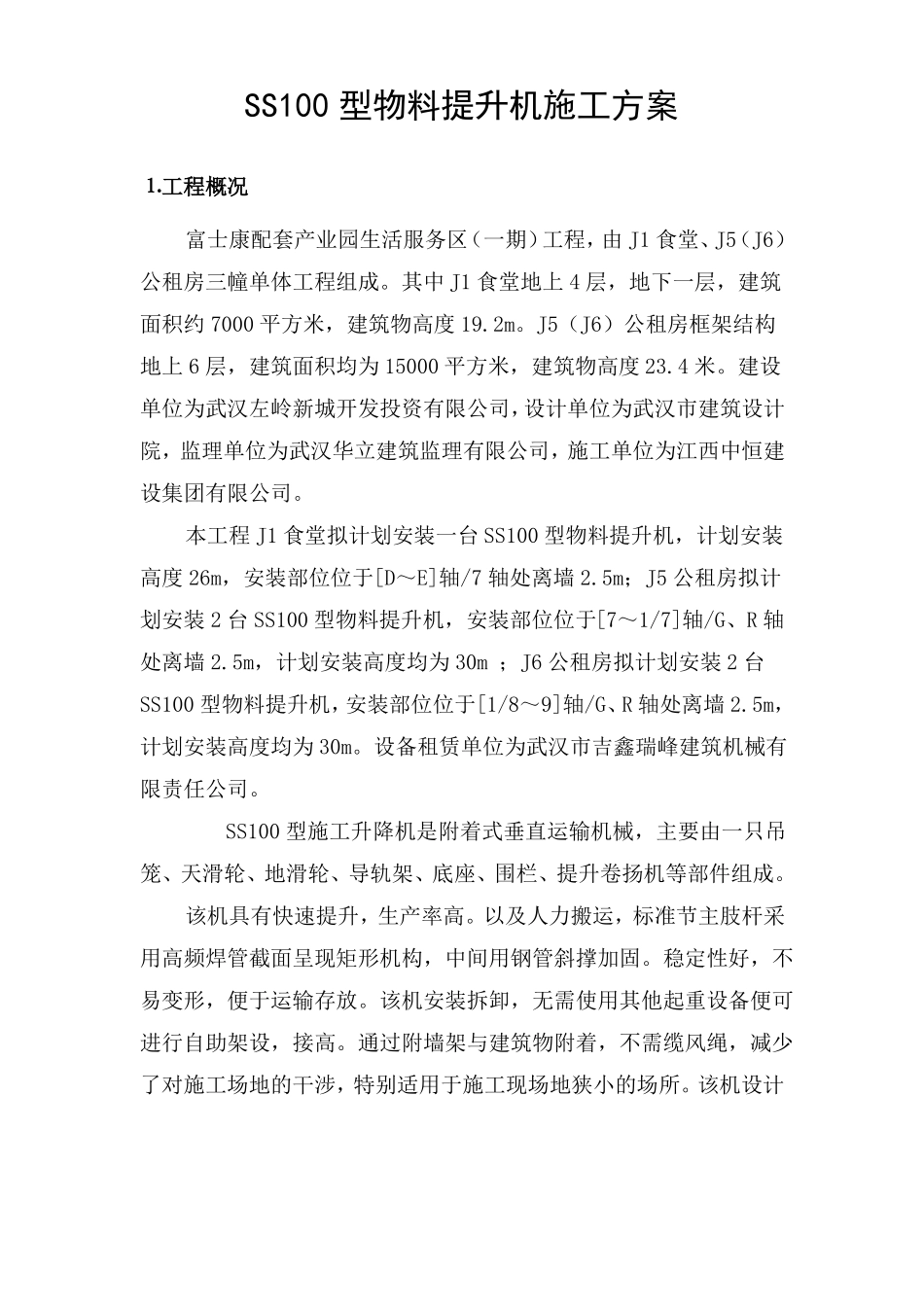

SS100 型物料提升机施工方案⒈工程概况富士康配套产业园生活服务区（一期）工程，由 J1 食堂、J5（J6）公租房三幢单体工程组成。其中 J1 食堂地上 4 层，地下一层，建筑面积约 7000 平方米，建筑物高度 19.2m。J5（J6）公租房框架结构地上 6 层，建筑面积均为 15000 平方米，建筑物高度 23.4 米。建设单位为武汉左岭新城开发投资有限公司，设计单位为武汉市建筑设计院，监理单位为武汉华立建筑监理有限公司，施工单位为江西中恒建设集团有限公司。本工程 J1 食堂拟计划安装一台 SS100 型物料提升机，计划安装高度 26m，安装部位位于[D～E]轴/7 轴处离墙 2.5m；J5 公租房拟计划安装 2 台 SS100 型物料提升机，安装部位位于[7～1/7]轴/G、R 轴处离墙 2.5m，计划安装高度均为 30m ；J6 公租房拟计划安装 2 台SS100 型物料提升机，安装部位位于[1/8～9]轴/G、R 轴处离墙 2.5m，计划安装高度均为 30m。设备租赁单位为武汉市吉鑫瑞峰建筑机械有限责任公司。SS100 型施工升降机是附着式垂直运输机械，主要由一只吊笼、天滑轮、地滑轮、导轨架、底座、围栏、提升卷扬机等部件组成。该机具有快速提升，生产率高。以及人力搬运，标准节主肢杆采用高频焊管截面呈现矩形机构，中间用钢管斜撑加固。稳定性好，不易变形，便于运输存放。该机安装拆卸，无需使用其他起重设备便可进行自助架设，接高。通过附墙架与建筑物附着，不需缆风绳，减少了对施工场地的干涉，特别适用于施工现场地狭小的场所。该机设计先进，性能可靠，参数合理，造型美观，单柱可以使用双笼也可以使用单笼，安全可靠效率高是理想的垂直提升机械。SS100 型施工升降机设备参数表序号010203040506070809101112项目额定载重量额定提升速度最大可提升高度吊笼内空尺寸标准节尺寸启动电流工作电流电能耗量电机功率标准节重量整机自重安全器型号单位kgm/minmmmmAAKVAkwkgTSAJ 系列参数100025.2603.8*1.5*2.2650*650*1508800*800*1508270701111908备注H=42m⒉施工现场准备2.1 基础准备⑴在施工现场选择合理的安装位置（具体位置详见附图），对升降机的安装基础进行处理，开挖基础并夯实。基础不得有虚土、建筑垃圾。土层压实后的承载力，应不小于 80KN。⑵地基完成后支模，基础长×宽×高尺寸为 4.5m×1.2m×0.8m，配加强钢筋网格，钢筋直径12，网格间距 250mm，上下二层双向。支模后浇砼，浇注 C30 混凝土 800mm 厚度。钢筋混凝土基座应低于室外...
