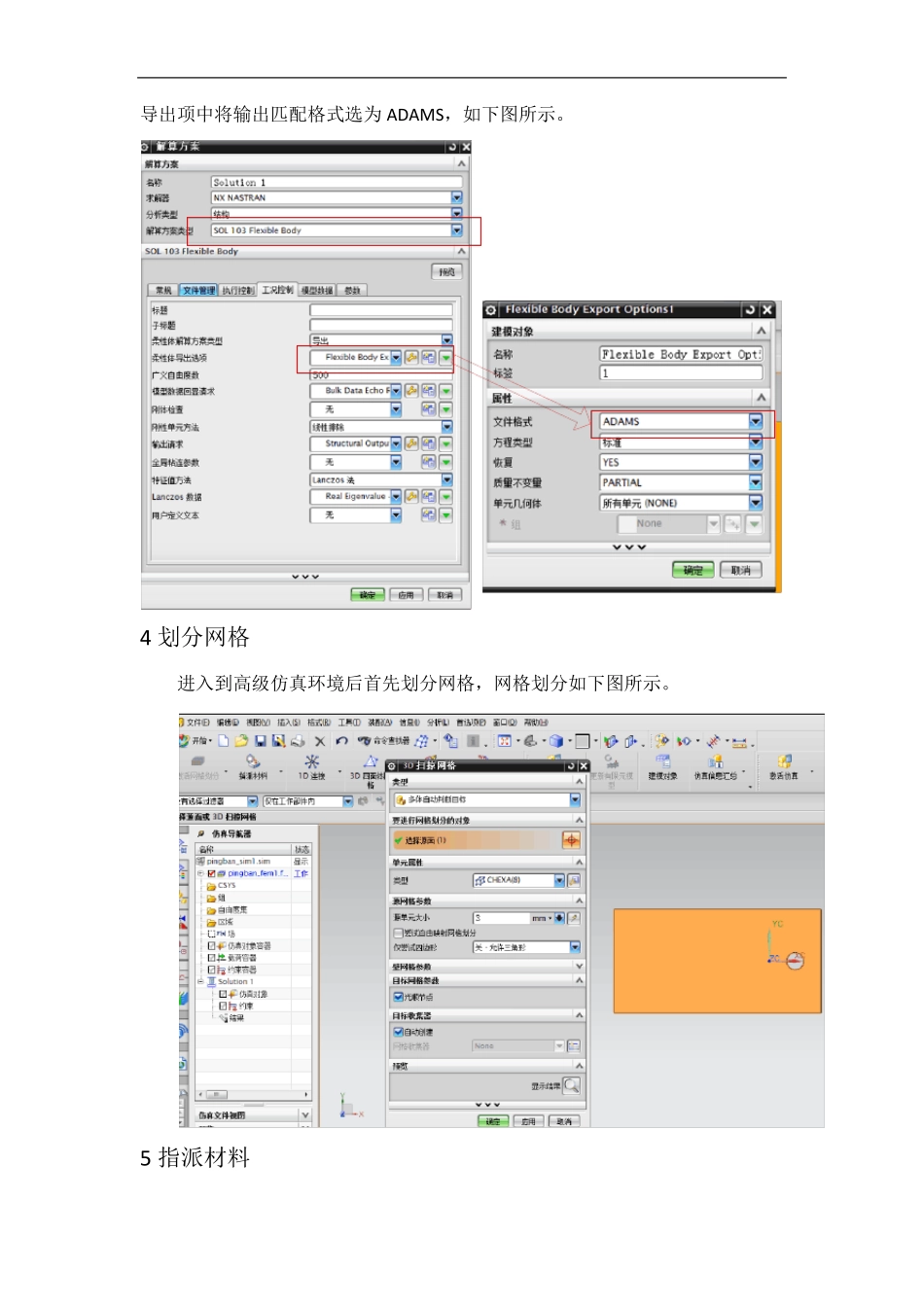

UG 生成 ADAMS 可识别 mnf 文件流程本文以以 UG8.5 为例介绍生成 mnf 文件的流程，操作简单，即便以前没有使用过 UG 高级仿真模块也可以按照例子完成。1 UG 建模使用 UG 建模命令，建立如图所示平板，作为仿真对象。2 新建仿真和结算方案首先由建模模块进入高级仿真模块，然后新建求解和仿真，如下图所示。3 编辑求解器参数编辑求解器参数，选用 103 柔性体仿真，如下图所示，在工况设置中柔性体导出项中将输出匹配格式选为 ADAMS，如下图所示。4 划分网格进入到高级仿真环境后首先划分网格，网格划分如下图所示。5 指派材料划分完网格后对平板指派材料，指派材料过程如下图所示，本实例选用铝材。6 创建 MPC 点指派完材料后要建立 MPC 连接点，MPC 连接点的作用是在 ADAMS 模型中与别的构件进行连接，如固定副，固定点必须是 MPC 点，其他点上无法建立固定副，本例中 MPC 点选为圆孔的中心点，对应的面选在圆孔的孔面上。7 创建约束创建完 MPC 点后要建立约束，约束的位置根据实际使用设定，本例中将固定约束设置在 MPC 点处，如下图所示。8 求解和修改求解参数创建完约束后即可对模型进行求解，但是如果对模型直接求解计算得到的柔性体在 ADAMS 中没有应力信息，需要对求解文件进行编辑，编辑过程如下图所示，将原文本进行更改，这个所有的模型更改方式都一样。9 找到 mnf 文件在模型所在文件夹下找到对应的 mnf 文件，即位 ADAMS 可以识别的模态中性文件。
