YYQW系列有机热载体锅炉

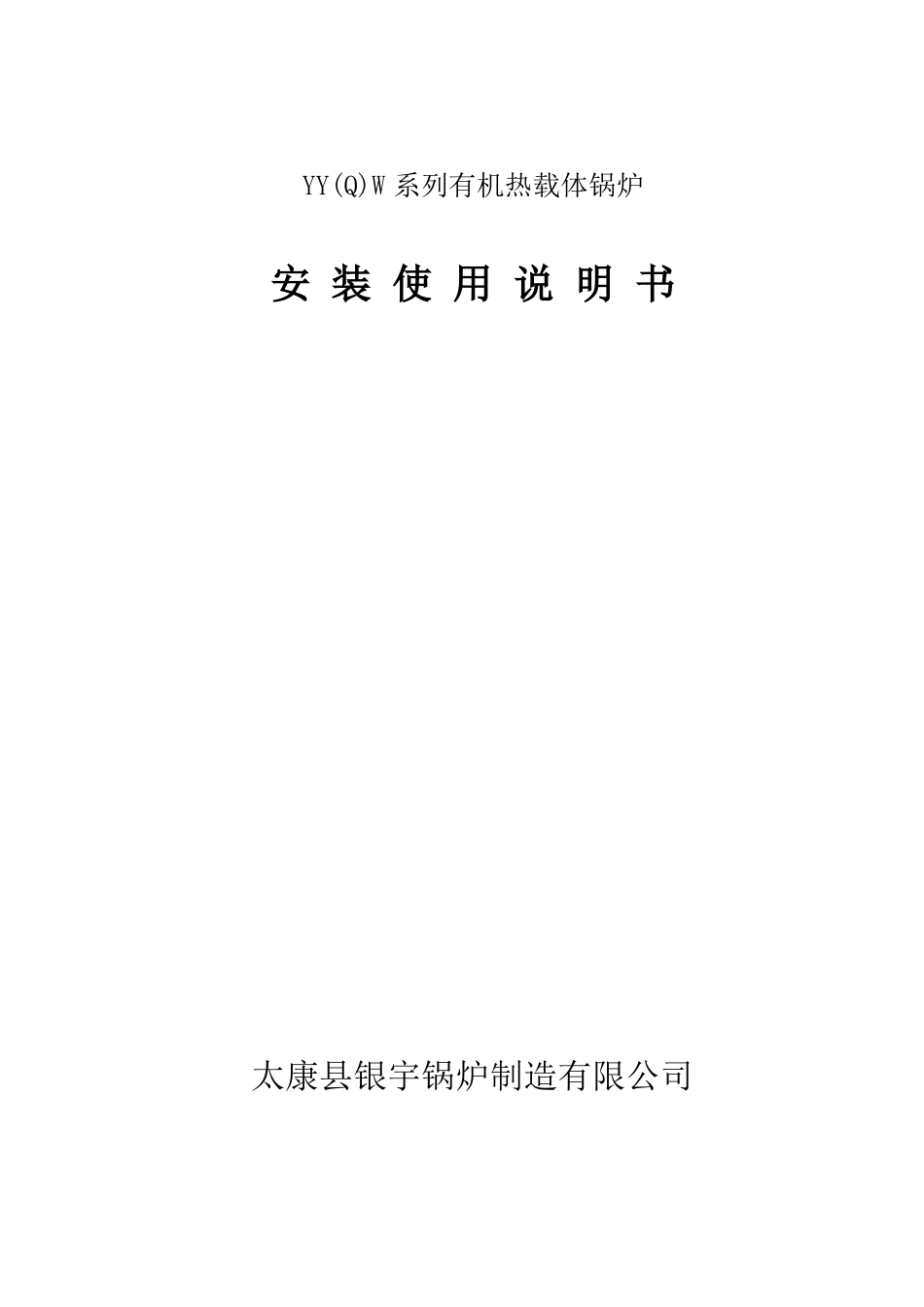

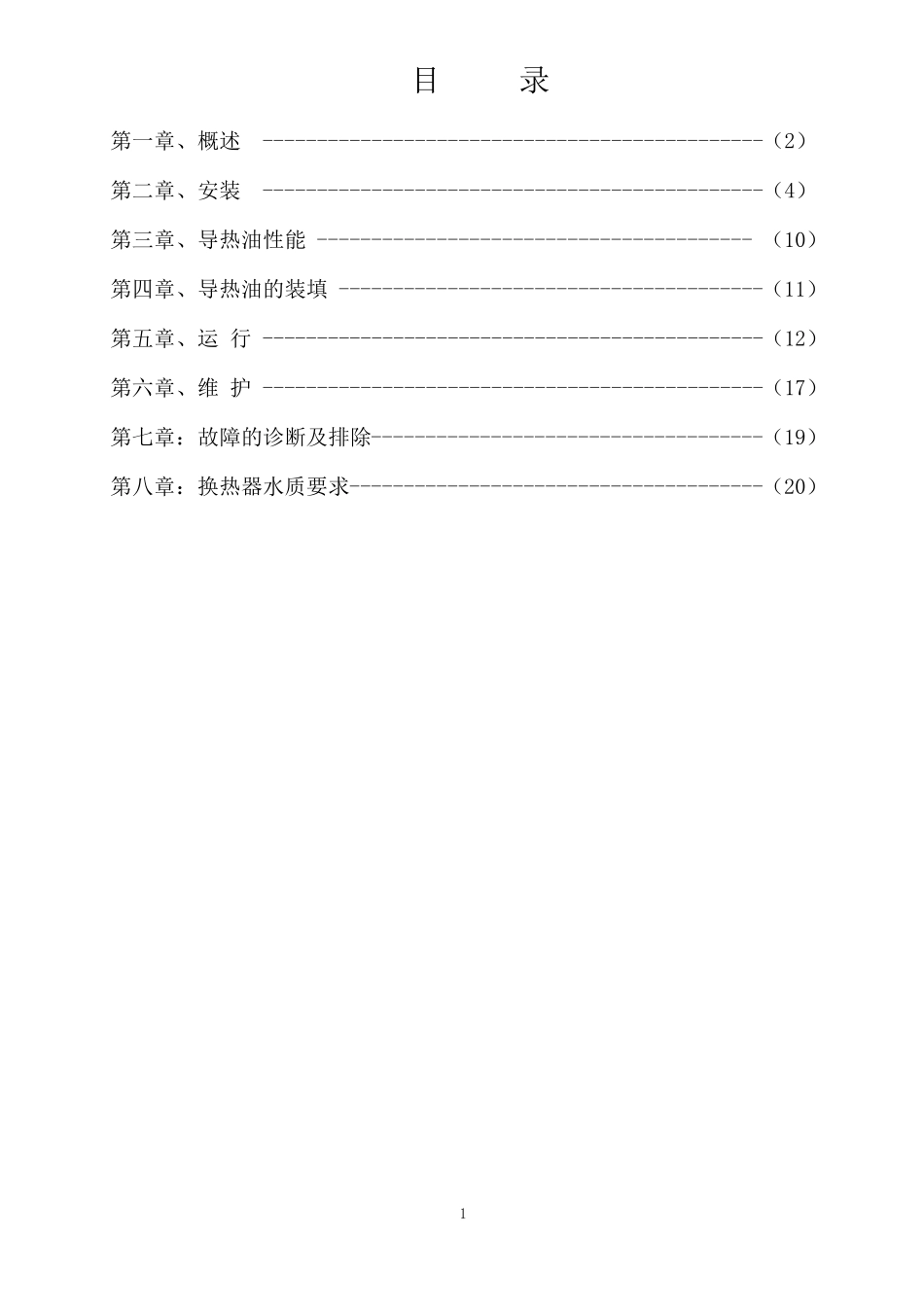

YY(Q)W 系列有机热载体锅炉安 装 使 用 说 明 书太康县银宇锅炉制造有限公司目录第一章、概述 ----------------------------------------------（2）第二章、安装 ----------------------------------------------（4）第三章、导热油性能 ---------------------------------------- （10）第四章、导热油的装填 ---------------------------------------（11）第五章、运 行 ----------------------------------------------（12）第六章、维 护 ----------------------------------------------（17）第七章：故障的诊断及排除------------------------------------（19）第八章：换热器水质要求--------------------------------------（20）1一、概 述1、结构简介：有机热载体炉是一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相 340℃或汽相 400℃度。凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在 150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、气为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。本台锅炉采用卧式结构，燃烧方式为室燃，燃料为轻油、天然气、城市煤气、液化气。烟气流程为：燃料在炉膛内燃烧，高温烟气通过内盘管吸热后。在内圈盘管出口进入内圈与外圈之间的通道内进行流动，形成第一回程。从内圈盘管与外圈盘管出口进入中圈与外圈之间的通道内进行流动，形成第二回程。最后烟气经出口烟箱进入后部烟道，经过换热器后进入烟囱，最后经烟囱排入大气。加热炉系统由供热系统、燃烧系统、电器控制系统三大部份组成。供热系统的辅机由膨胀槽、储油槽、热油循环泵、注油泵、油过滤器、油气分离器等组成。燃烧系统由燃烧机、本体、换热器组成。电气控制系统由电气控制柜及其检测、显示仪表等组成。2、设备功能：1）加热炉主体：加热炉主体是加热炉系统的主机部分，有机热载体由此获得热能；2）热油循环泵：热油循环泵是导热油闭路强制循环的动力，要求每台加热炉配置两台泵，其中一台为备用；3）膨胀槽（高位槽）膨胀槽用作导热油因温度变化而产生体积变化的补偿 ,从而稳定系统载热体的压力,同时还...
