YYJ系列有机热载体炉使用说明书

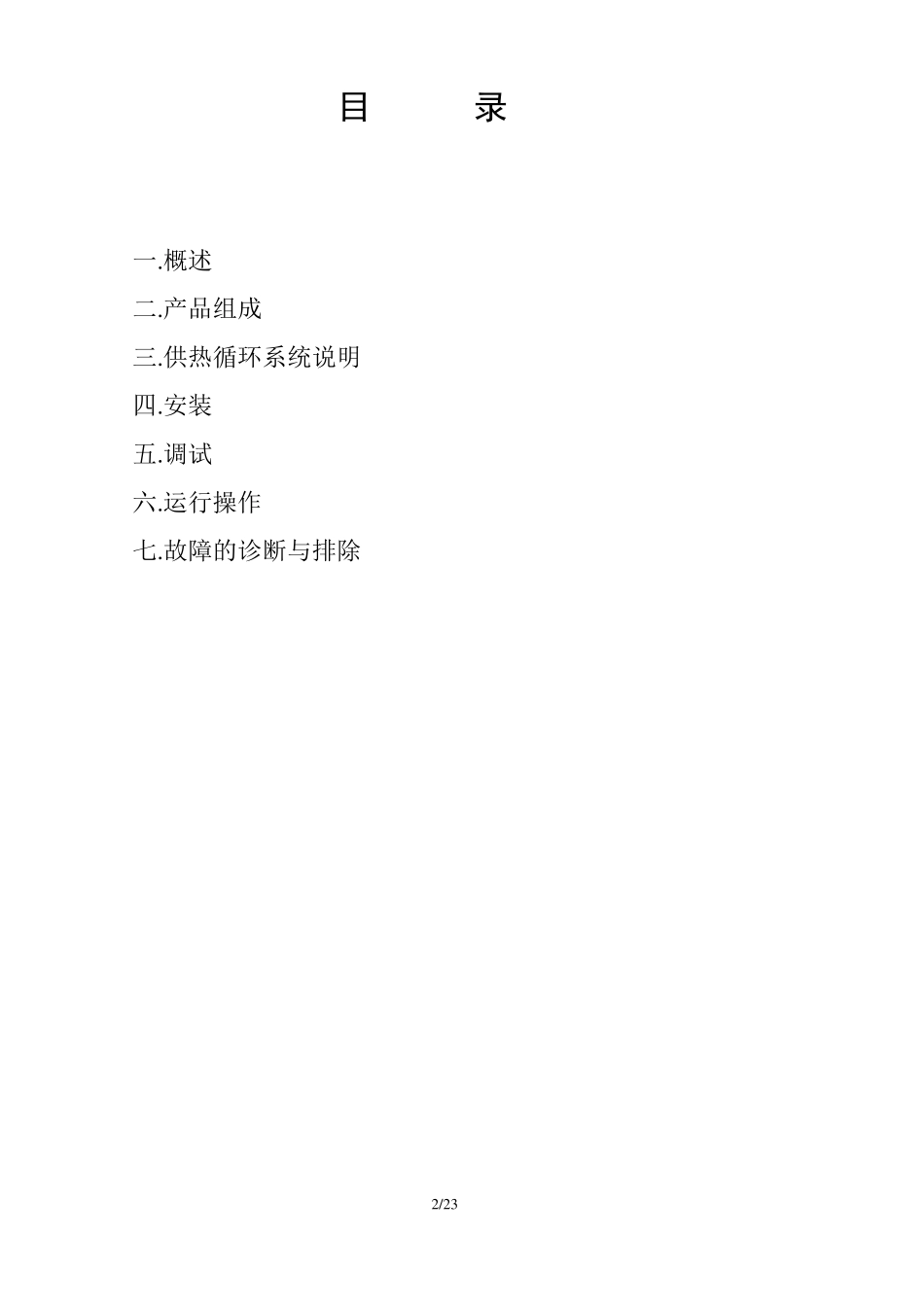

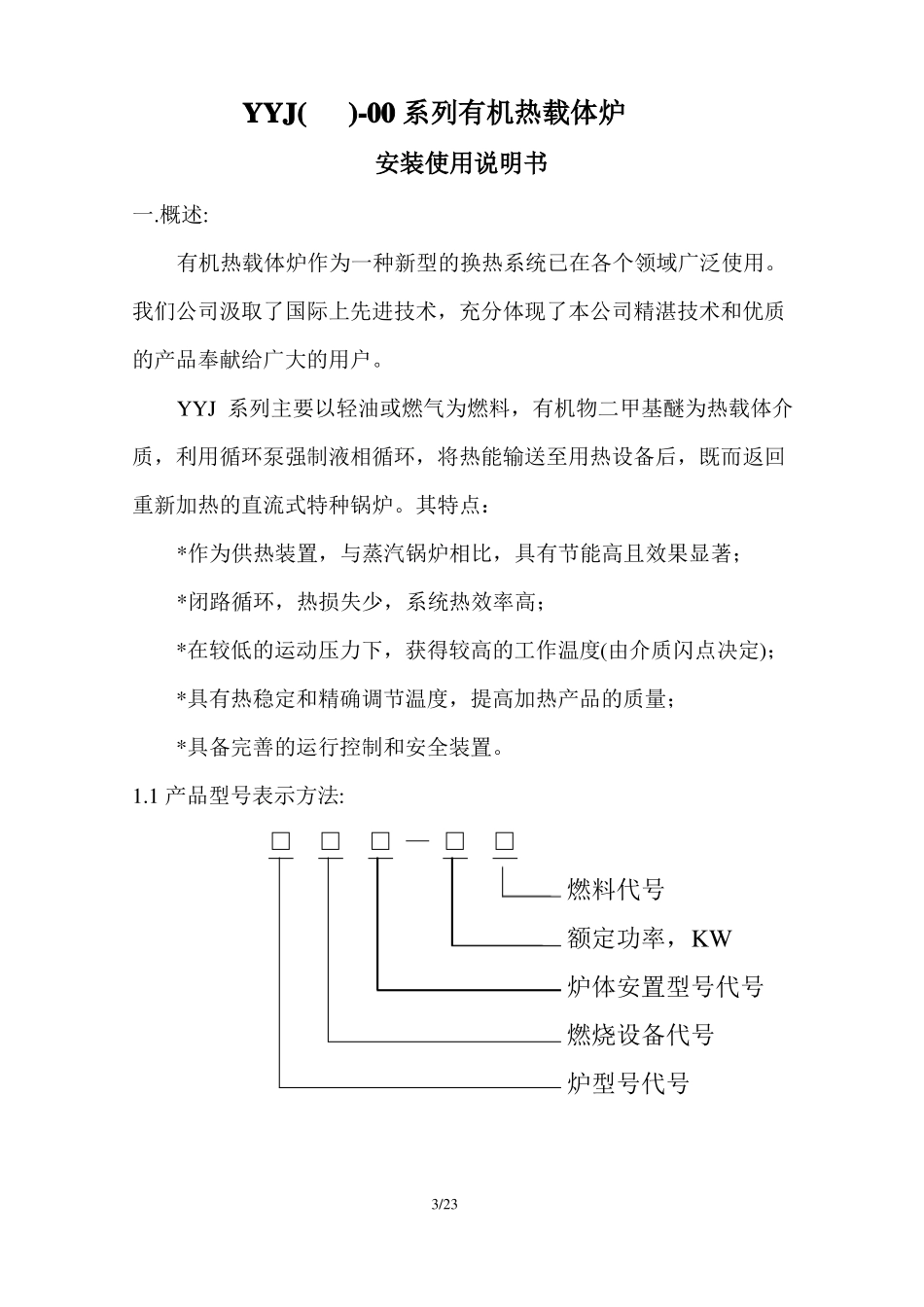

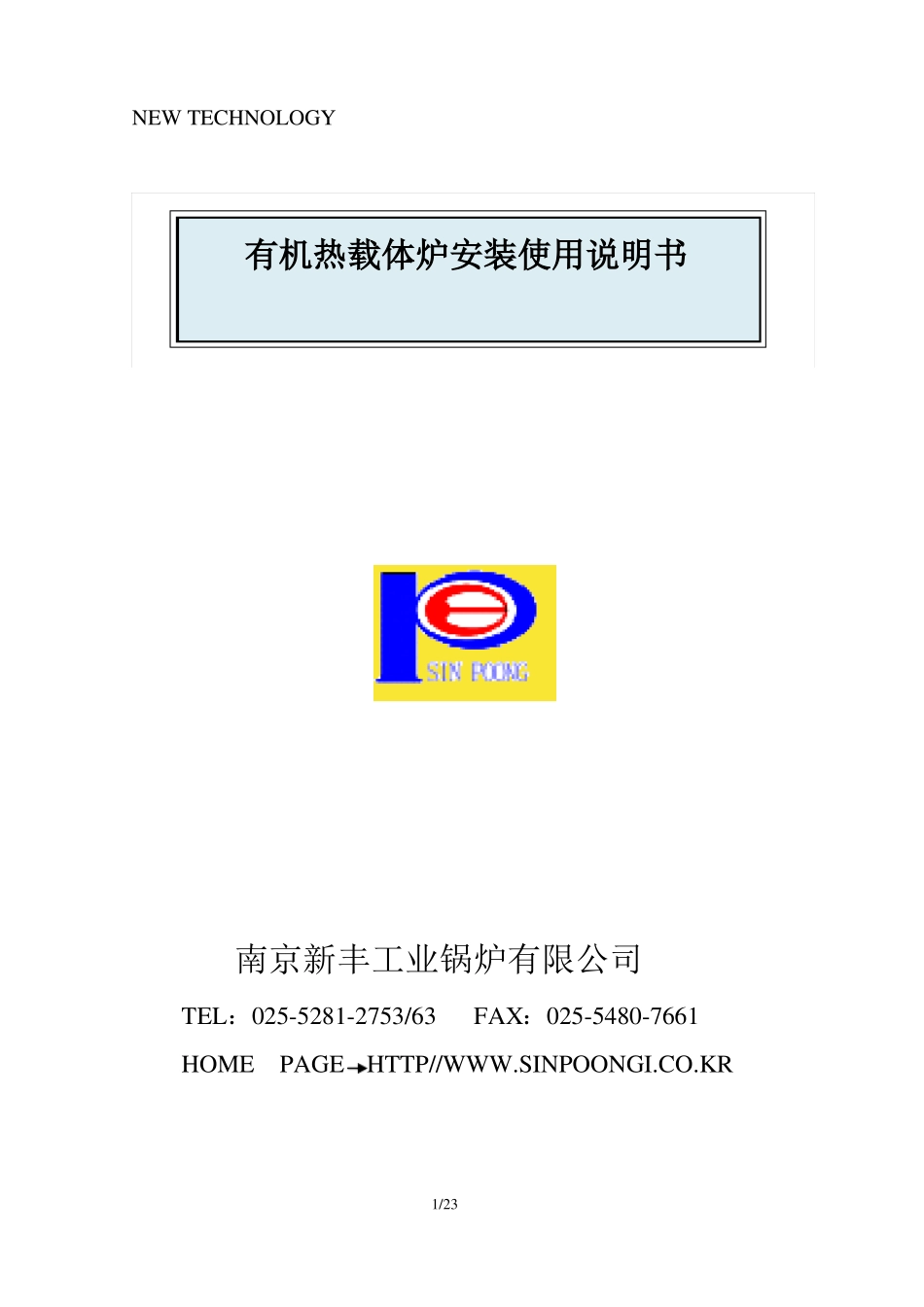

NEW TECHNOLOGY有机热载体炉安装使用说明书南京新丰工业锅炉有限公司TEL：025-5281-2753/63FAX：025-5480-7661HOMEPAGEHTTP//WWW.SINPOONGI.CO.KR1/23目录一.概述二.产品组成三.供热循环系统说明四.安装五.调试六.运行操作七.故障的诊断与排除2/23YYJ()-00 系列有机热载体炉安装使用说明书一.概述:有机热载体炉作为一种新型的换热系统已在各个领域广泛使用。我们公司汲取了国际上先进技术，充分体现了本公司精湛技术和优质的产品奉献给广大的用户。YYJ 系列主要以轻油或燃气为燃料，有机物二甲基醚为热载体介质，利用循环泵强制液相循环，将热能输送至用热设备后，既而返回重新加热的直流式特种锅炉。其特点：*作为供热装置，与蒸汽锅炉相比，具有节能高且效果显著；*闭路循环，热损失少，系统热效率高；*在较低的运动压力下，获得较高的工作温度(由介质闪点决定)；*具有热稳定和精确调节温度，提高加热产品的质量；*具备完善的运行控制和安全装置。1.1 产品型号表示方法:□□□ — □□燃料代号额定功率，KW炉体安置型号代号燃烧设备代号炉型号代号3/231.2 额定供热分级规定见表 1。表 1MWKcalMWKcal0.2151040.35301040.5401040.7601040.9801041.21.41.61001041201041401041.91601042.32001042.93.54.23601044.75.87.0600104250104300104400104500104注:1.超出本系列的可由供需双方协商确定。2. 1104kcal/h=116.67KW1MW=1000KW1.3 炉型号代号的规定见表 2。表 2有机热载体炉类型液相炉气相炉1.4 燃烧设备代号的规定见表 3。表 3燃烧设备链条炉排抛煤机炉排其他炉排1.5 炉体安置型号代号的规定见表 4。表 44/23代号YQ代号LPG有机热载体炉安置型式立式卧式其他1.6 燃料代号的规定见表 5。代号LWQ表 5燃料类别油类别代号Y重油、渣油天然气气Q焦炉煤气液化石油气ZTJY品种柴油代号C注：本说明书是以 YY 型有机热载体炉为例。其他型式的有机热载体炉除燃烧方式不同外，其工作原理与 YY 型炉相同。1.7 用途：1.纺织染织工业：树脂定型机，烘干机，涂层机，印染机，压光机，水洗机等；2.塑胶工业：发泡炉，胶布机，滚压机，射出及挤压机，自动压铸溶解炉；3.木材加工业：热压板，三夹板，宝丽板业等；4.化学工业：油脂化工，聚合工业，干燥反应器，搅拌器，树脂机等；5.建材工业：水泥，石膏，砖窖干燥机，沥青，焦油马赛克厂等；5/236.造纸业：合板纸，烘缸，干燥室，滚压轮等；7.食品业：...
