一些布线过孔电磁等PCB问题

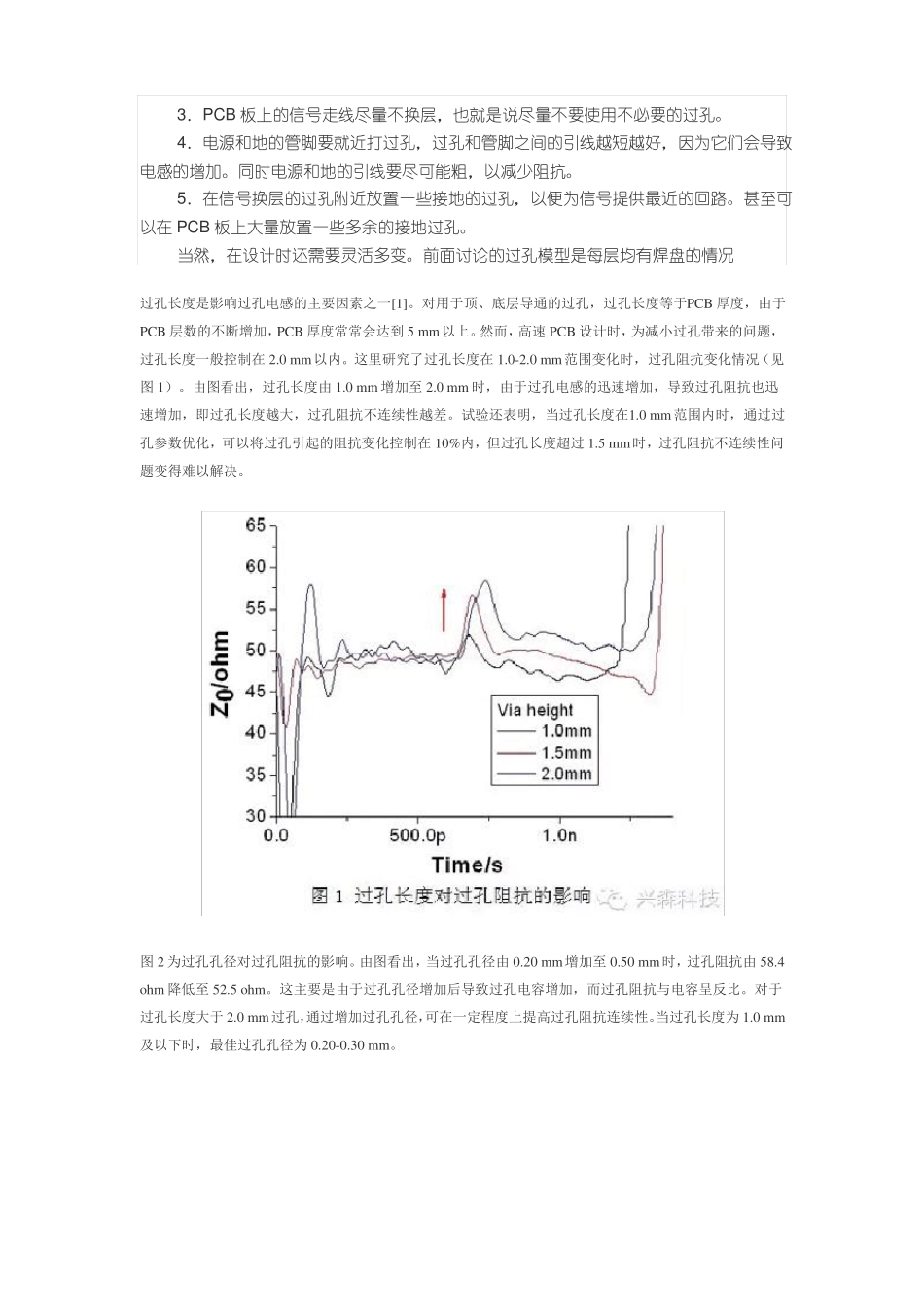

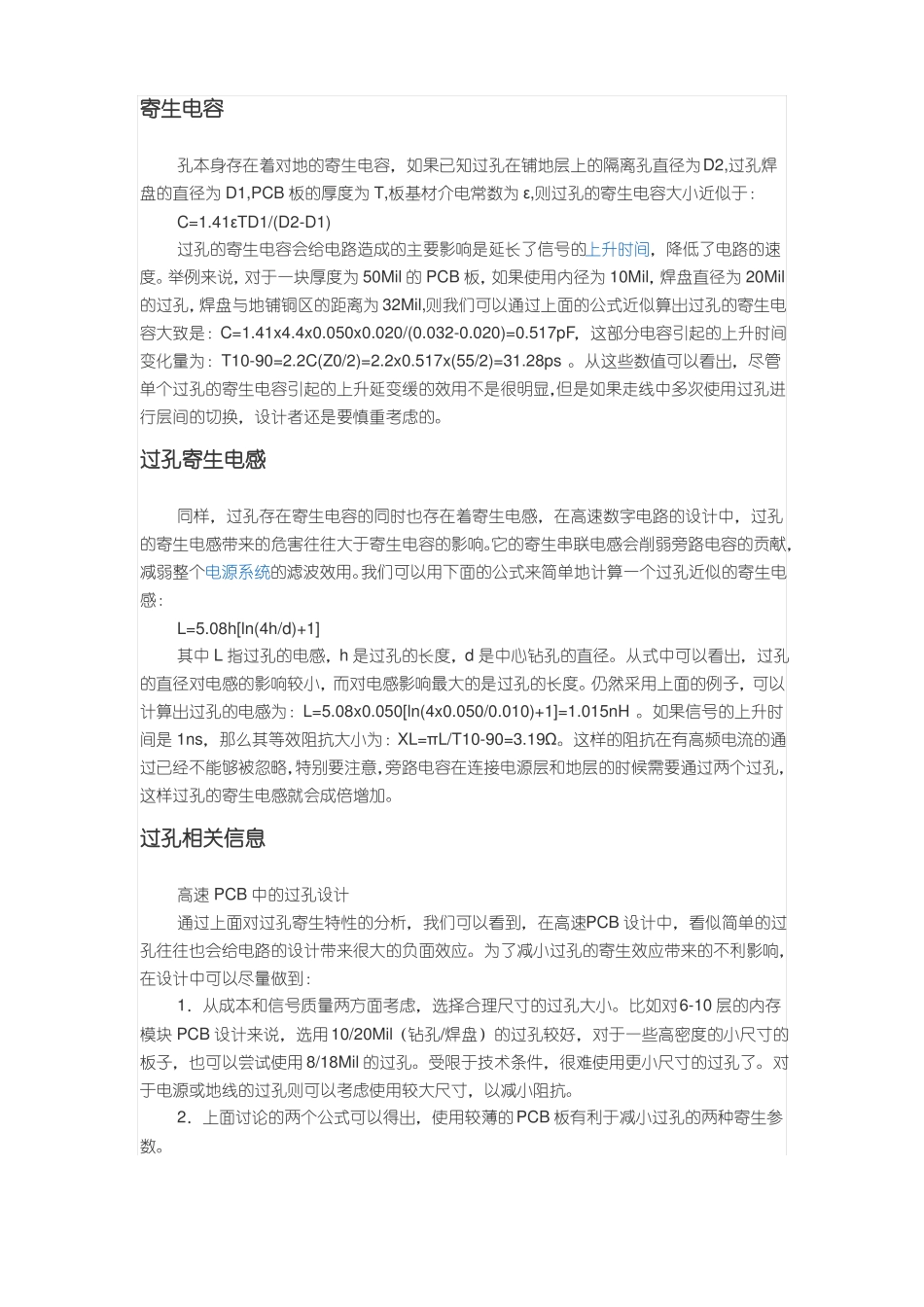

寄生电容孔本身存在着对地的寄生电容，如果已知过孔在铺地层上的隔离孔直径为D2,过孔焊盘的直径为 D1,PCB 板的厚度为 T,板基材介电常数为 ε,则过孔的寄生电容大小近似于：C=1.41εTD1/(D2-D1)过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度。举例来说，对于一块厚度为 50Mil 的 PCB 板，如果使用内径为 10Mil，焊盘直径为 20Mil的过孔，焊盘与地铺铜区的距离为 32Mil,则我们可以通过上面的公式近似算出过孔的寄生电容大致是：C=1.41x4.4x0.050x0.020/(0.032-0.020)=0.517pF，这部分电容引起的上升时间变化量为：T10-90=2.2C(Z0/2)=2.2x0.517x(55/2)=31.28ps 。从这些数值可以看出，尽管单个过孔的寄生电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用过孔进行层间的切换，设计者还是要慎重考虑的。过孔寄生电感同样，过孔存在寄生电容的同时也存在着寄生电感，在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。我们可以用下面的公式来简单地计算一个过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中 L 指过孔的电感，h 是过孔的长度，d 是中心钻孔的直径。从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。仍然采用上面的例子，可以计算出过孔的电感为：L=5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH 。如果信号的上升时间是 1ns，那么其等效阻抗大小为：XL=πL/T10-90=3.19Ω。这样的阻抗在有高频电流的通过已经不能够被忽略，特别要注意，旁路电容在连接电源层和地层的时候需要通过两个过孔，这样过孔的寄生电感就会成倍增加。过孔相关信息高速 PCB 中的过孔设计通过上面对过孔寄生特性的分析，我们可以看到，在高速PCB 设计中，看似简单的过孔往往也会给电路的设计带来很大的负面效应。为了减小过孔的寄生效应带来的不利影响，在设计中可以尽量做到：1．从成本和信号质量两方面考虑，选择合理尺寸的过孔大小。比如对6-10 层的内存模块 PCB 设计来说，选用10/20Mil（钻孔/焊盘）的过孔较好，对于一些高密度的小尺寸的板子，也可以尝试使用 8/18Mil 的过孔。受限于技术条件，很难使用更小尺寸的过孔了。对于电源或地线的过孔则可以考虑使用较大尺寸，以减小阻抗。2．上面讨论的两个公式可以得出，使用较薄的PCB 板有利于减小过孔的两种寄生参数...
