一种断轨监测系统

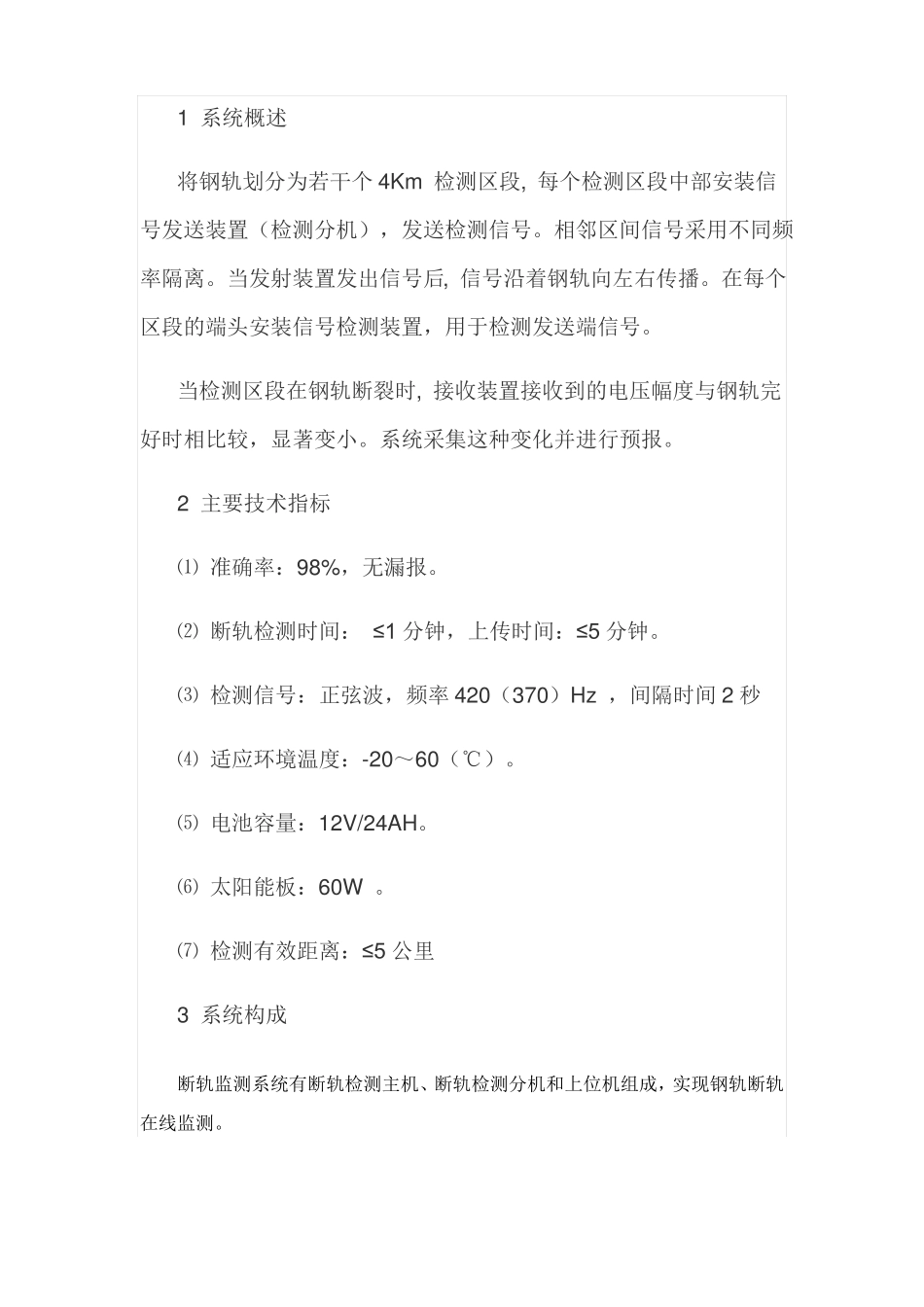

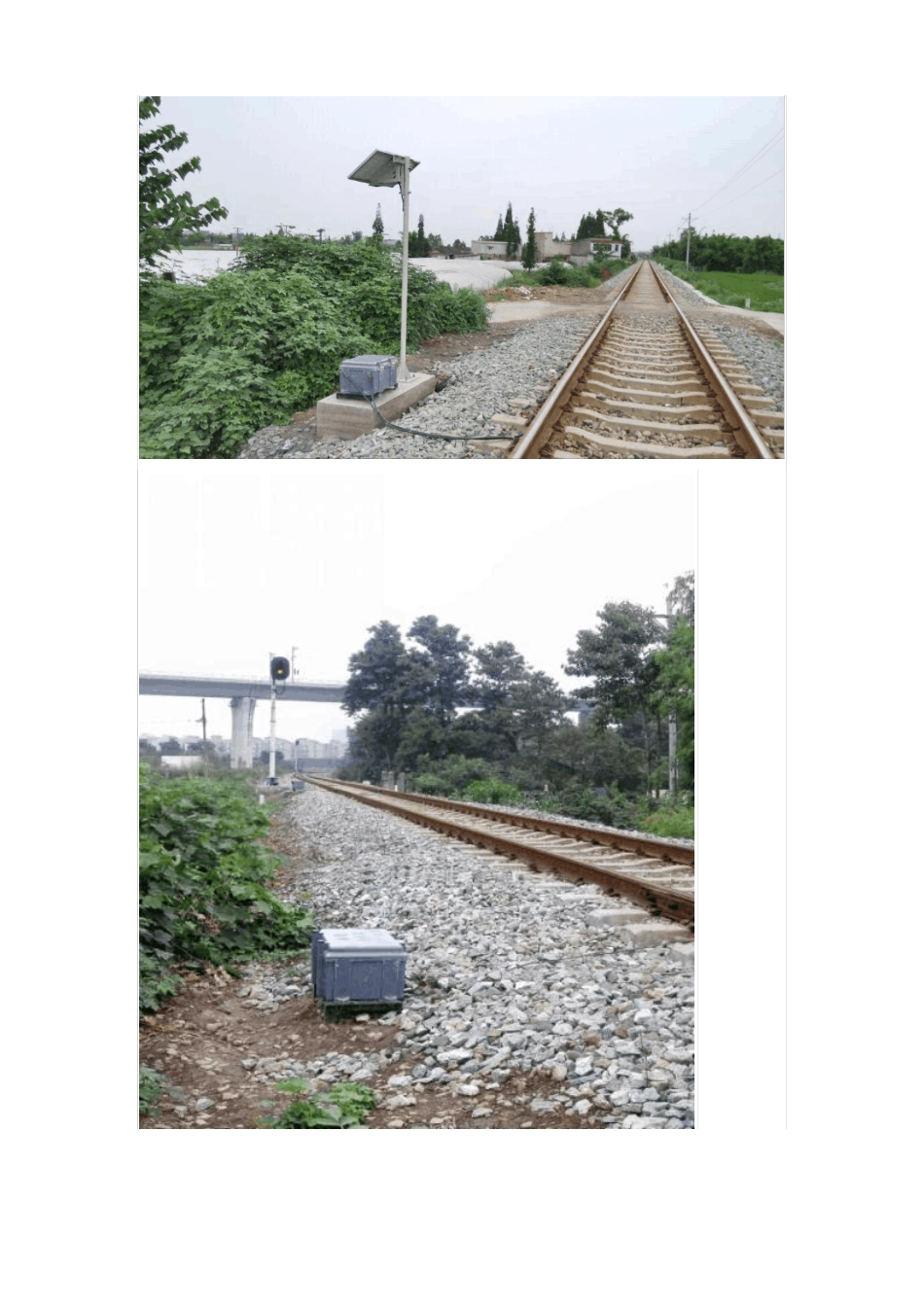

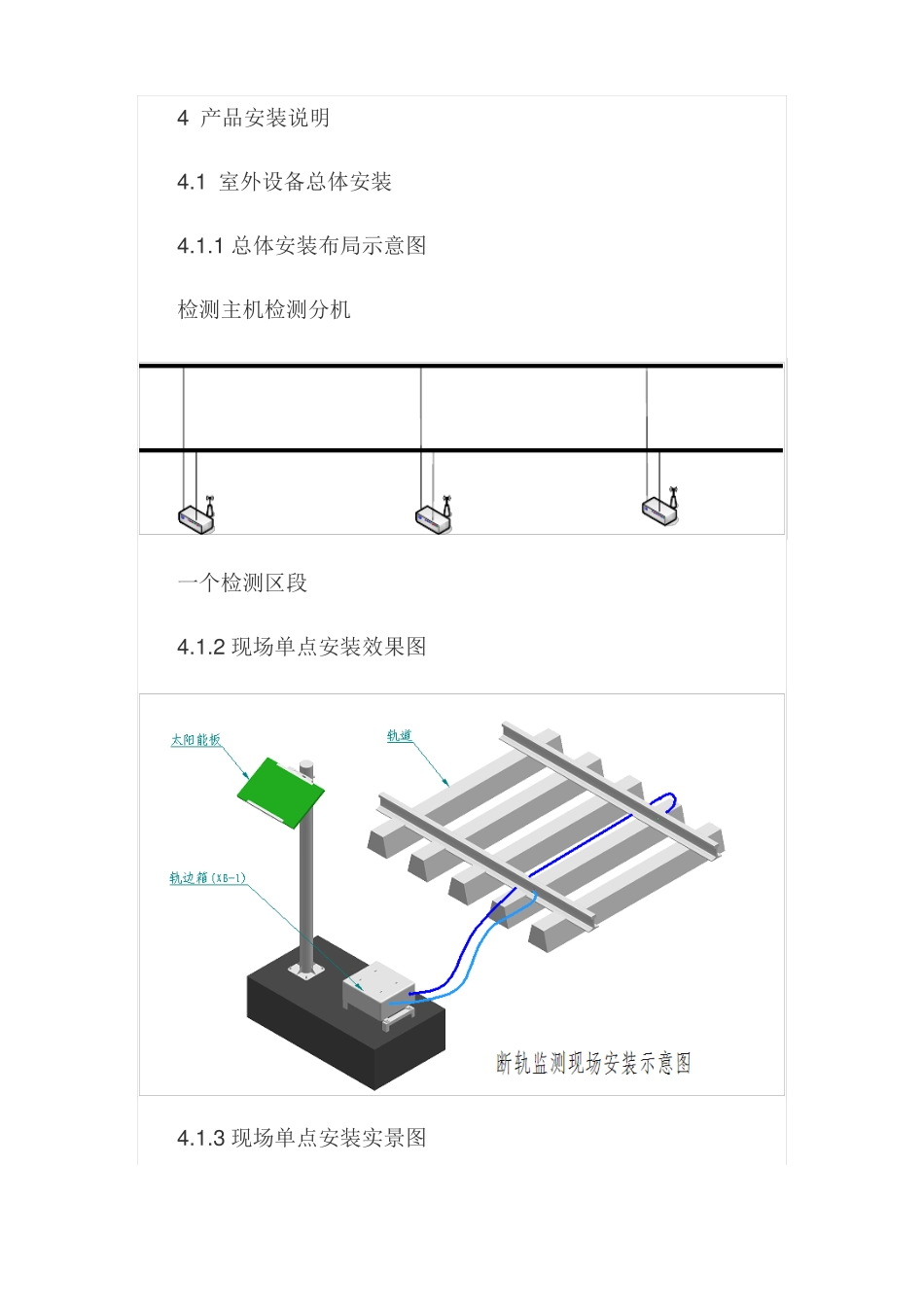

1 系统概述将钢轨划分为若干个 4Km 检测区段, 每个检测区段中部安装信号发送装置（检测分机），发送检测信号。相邻区间信号采用不同频率隔离。当发射装置发出信号后, 信号沿着钢轨向左右传播。在每个区段的端头安装信号检测装置，用于检测发送端信号。当检测区段在钢轨断裂时, 接收装置接收到的电压幅度与钢轨完好时相比较，显著变小。系统采集这种变化并进行预报。2 主要技术指标⑴ 准确率：98%，无漏报。⑵ 断轨检测时间： ≤1 分钟，上传时间：≤5 分钟。⑶ 检测信号：正弦波，频率 420（370）Hz ，间隔时间 2 秒⑷ 适应环境温度：-20～60（℃）。⑸ 电池容量：12V/24AH。⑹ 太阳能板：60W 。⑺ 检测有效距离：≤5 公里3 系统构成断轨监测系统有断轨检测主机、断轨检测分机和上位机组成，实现钢轨断轨在线监测。4 产品安装说明4.1 室外设备总体安装4.1.1 总体安装布局示意图检测主机检测分机一个检测区段4.1.2 现场单点安装效果图4.1.3 现场单点安装实景图4.2 室外设备具体安装一个检测区段由两台检测主机箱和一台检测分机箱、三套太阳能等三部分组成。具体安装步骤如下（单点）：第一步：打水泥基础。将 XB-1 轨边箱与其支撑架装配后，按上图所示，修建1800×1000×500 的水泥基础平台，并预埋∮30PVC 穿线管和穿线钢丝、M12 地脚螺栓和 XB-1 轨边箱。第二步：在轨边箱相对应的两侧钢轨轨腰位置钻∮10 孔，装入挤压式连接钉，并用免维护防腐连接线与轨边箱连接。第三步：将“T ”型槽钢焊接组合固定在立柱上，并将组合好的太阳能板部分卡进槽钢焊接组合的槽口内，并用 M10X20mm 的六角螺栓（带弹平垫）固定下端。第四步：将太阳能电源线（KSS 线管防护）穿进立柱，经预埋PVC30 管进入轨边箱。第五步：将立柱（及太阳能部分）固定在水泥基础地脚螺栓上。第六步：轨边箱内部按规定装入检测主机或分机，电池，电源管理模块等相关配件。5 检查调试5.1 检查设备是否连接正常当设备安装完成后，在开启电源前应作检查。首先，确认各线路接口是否按照面板定义正确连接，有无漏接，错接现象。其次，用万用表选择通断档（也称二极管档或蜂鸣档），检测设备的各线路接口间是否有导通（短路），若线路接口间存在导通现象，应及时检修排查。确认设备线路接口连接正常后，开启面板上的电源开关，观察指示灯是否立刻出现短暂的频繁闪烁。若出现频繁闪烁，则说明设备已连接正常；若指示灯未亮，则立刻关闭电源开...
