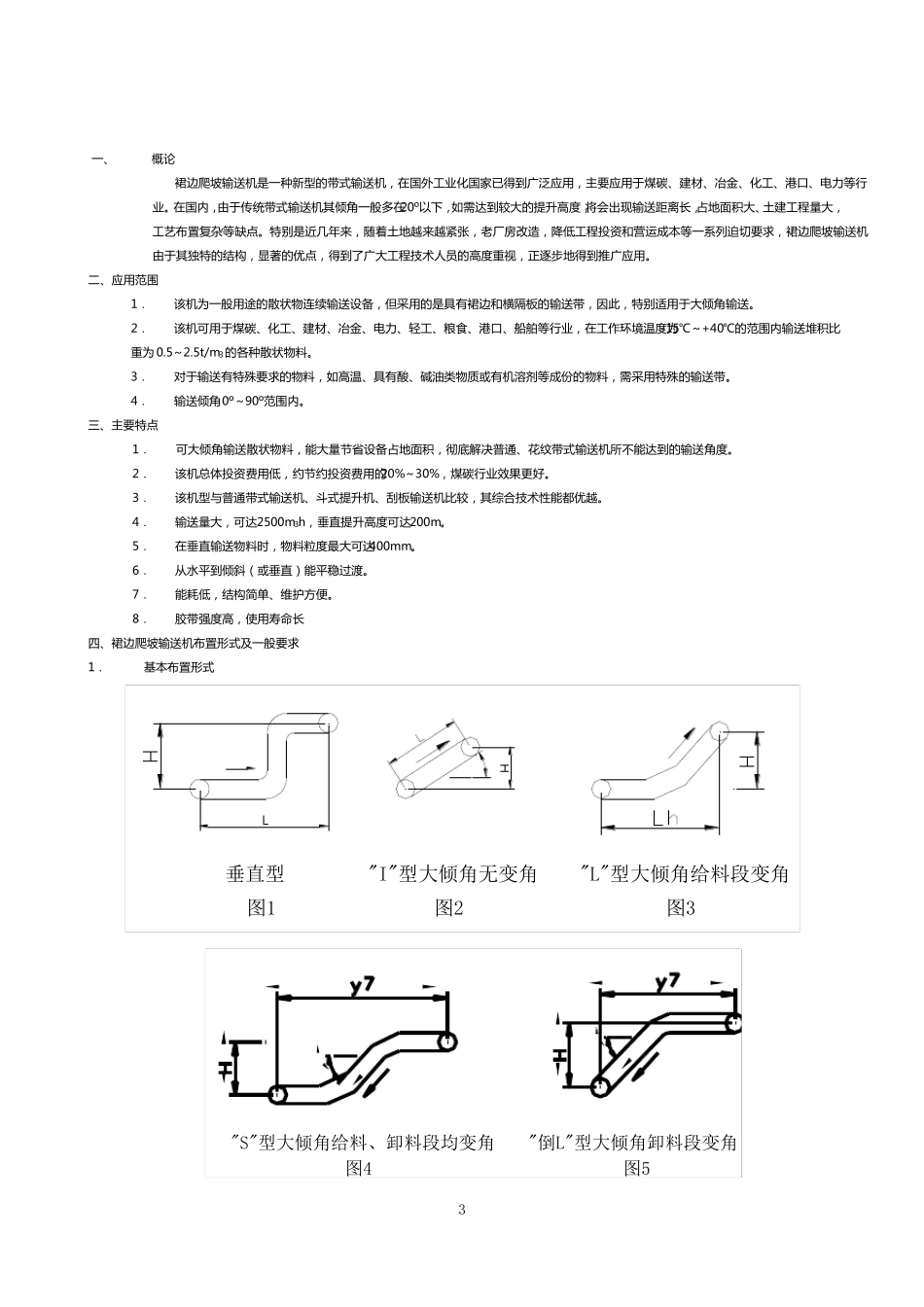

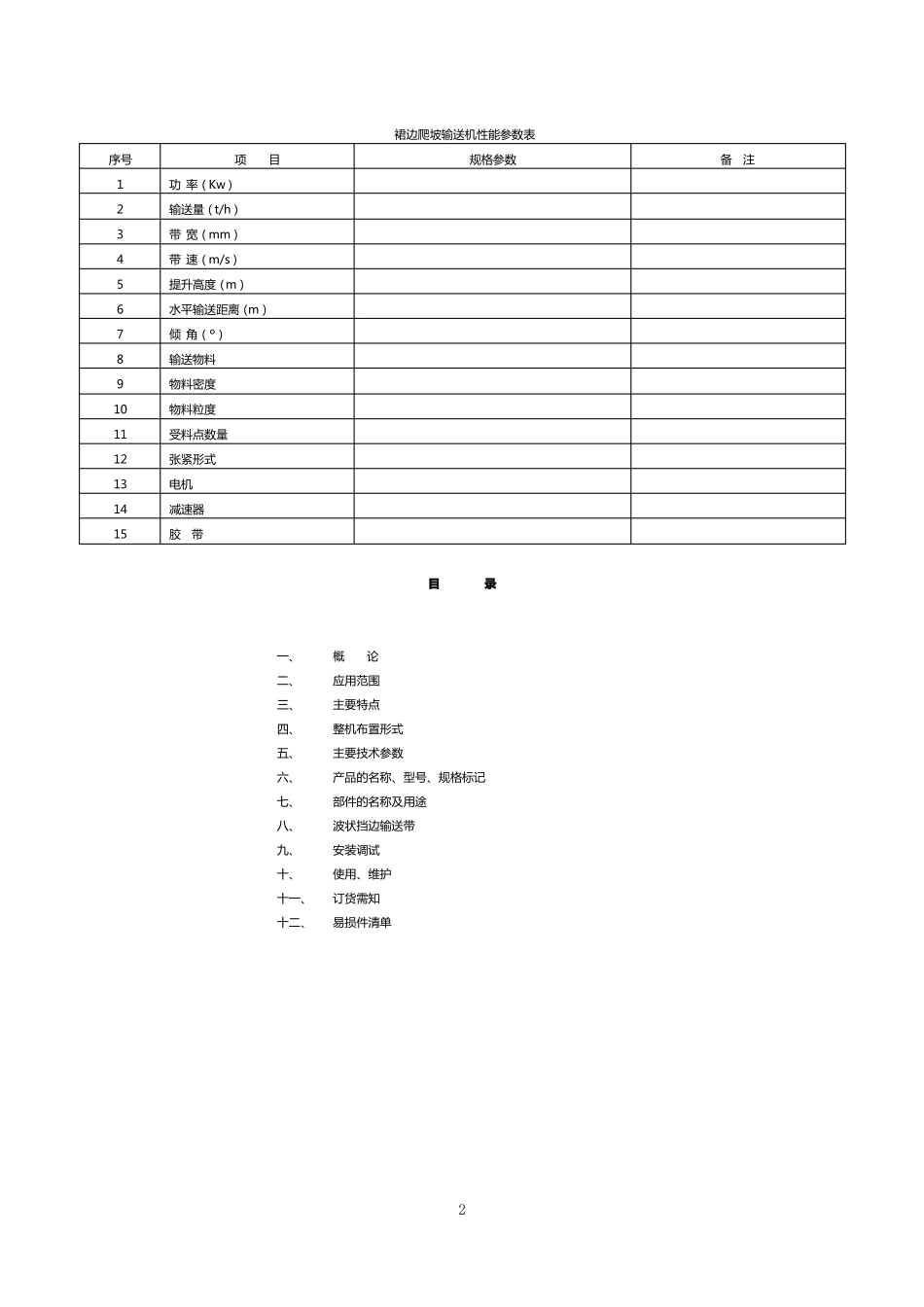

上海承锦裙边爬坡输送机使用说明书1裙边爬坡输送机性能参数表序号123456789101112131415项目功 率(Kw)输送量(t/h)带 宽(mm)带 速(m/s)提升高度(m)水平输送距离(m)倾 角(º)输送物料物料密度物料粒度受料点数量张紧形式电机减速器胶带目录一、二、三、四、五、六、七、八、九、十、十一、十二、概论应用范围主要特点整机布置形式主要技术参数产品的名称、型号、规格标记部件的名称及用途波状挡边输送带安装调试使用、维护订货需知易损件清单规格参数备注2一、概论裙边爬坡输送机是一种新型的带式输送机,在国外工业化国家已得到广泛应用,主要应用于煤碳、建材、冶金、化工、港口、电力等行业。在国内,由于传统带式输送机其倾角一般多在20º以下,如需达到较大的提升高度,将会出现输送距离长,占地面积大、土建工程量大,工艺布置复杂等缺点。特别是近几年来,随着土地越来越紧张,老厂房改造,降低工程投资和营运成本等一系列迫切要求,裙边爬坡输送机由于其独特的结构,显著的优点,得到了广大工程技术人员的高度重视,正逐步地得到推广应用。二、应用范围1.2.该机为一般用途的散状物连续输送设备,但采用的是具有裙边和横隔板的输送带,因此,特别适用于大倾角输送。该机可用于煤碳、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业,在工作环境温度为-15℃~+40℃的范围内输送堆积比重为 0.5~2.5t/m3的各种散状物料。3.4.三、主要特点1.2.3.4.5.6.7.8.可大倾角输送散状物料,能大量节省设备占地面积,彻底解决普通、花纹带式输送机所不能达到的输送角度。该机总体投资费用低,约节约投资费用的20%~30%,煤碳行业效果更好。该机型与普通带式输送机、斗式提升机、刮板输送机比较,其综合技术性能都优越。输送量大,可达2500m3h,垂直提升高度可达200m。在垂直输送物料时,物料粒度最大可达400mm。从水平到倾斜(或垂直)能平稳过渡。能耗低,结构简单、维护方便。胶带强度高,使用寿命长对于输送有特殊要求的物料,如高温、具有酸、碱油类物质或有机溶剂等成份的物料,需采用特殊的输送带。输送倾角0º~90º范围内。四、裙边爬坡输送机布置形式及一般要求1.基本布置形式垂直型图1"I"型大倾角无变角图2"L"型大倾角给料段变角图3"S"型大倾角给料、卸料段均变角图43"倒L"型大倾角卸料段变角图52.3.在曲线段内不允许设给料装置。给料点最好设在水平段内,也可设在倾斜段。五、裙边爬坡输送机主要技术参...
