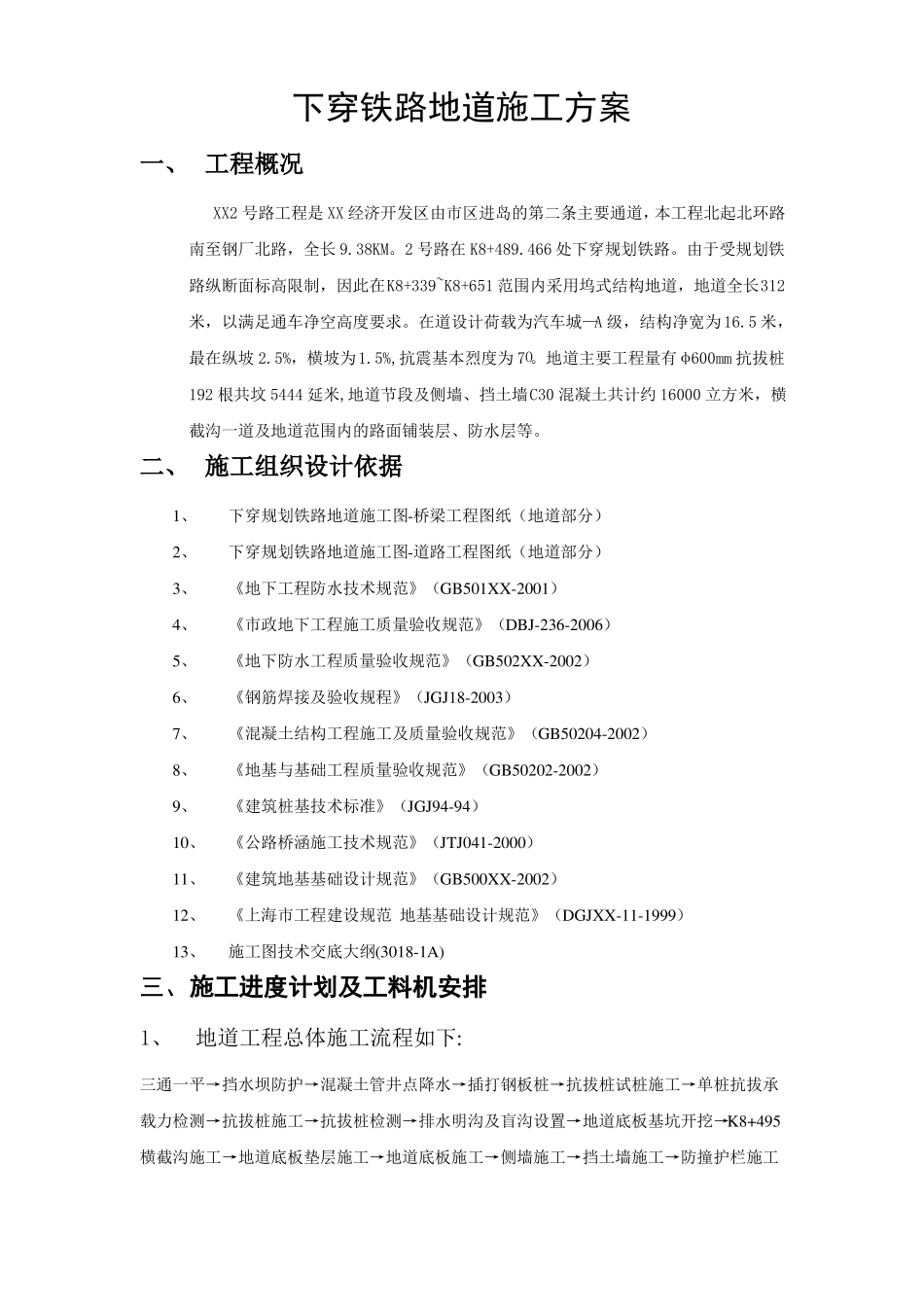

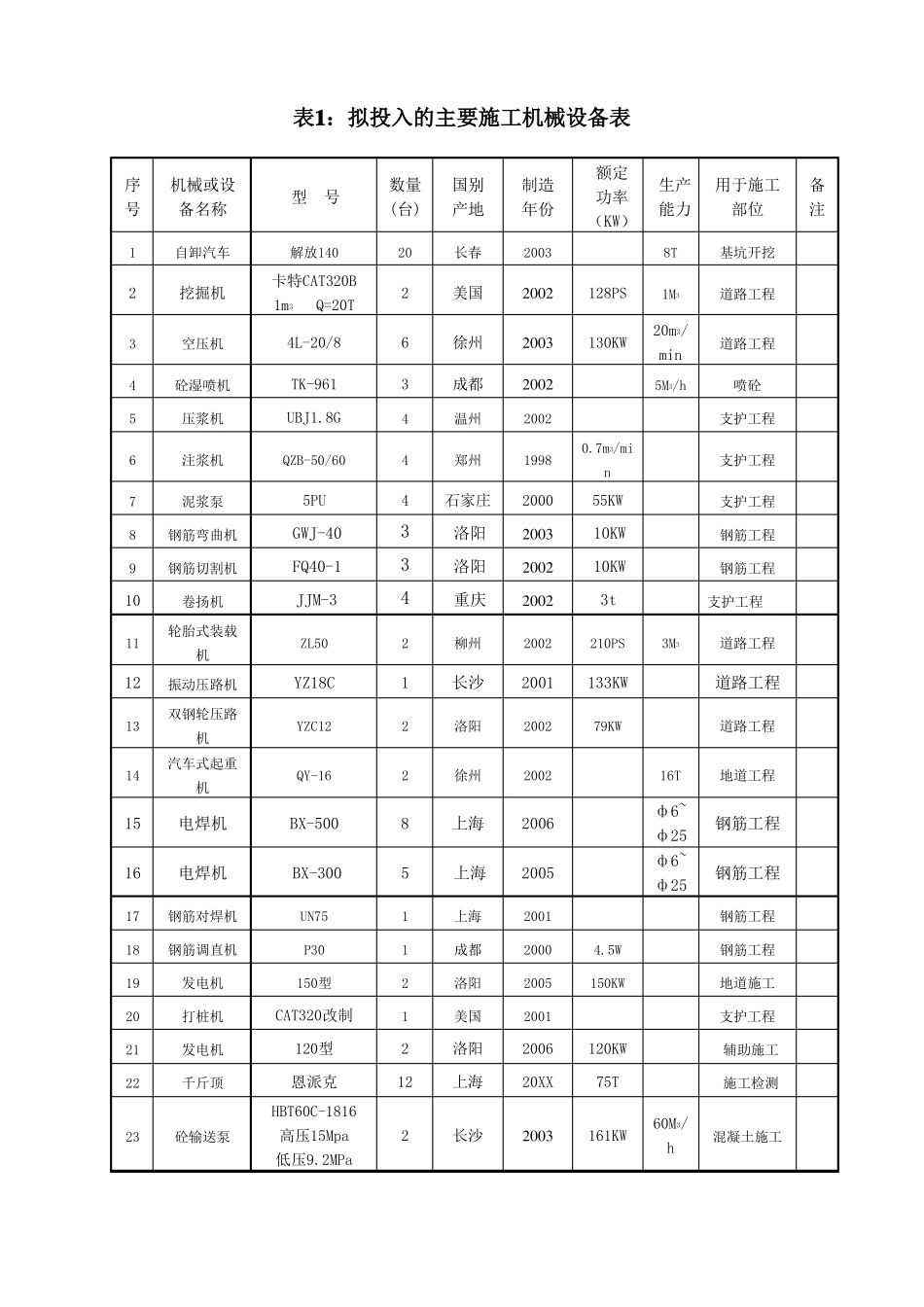

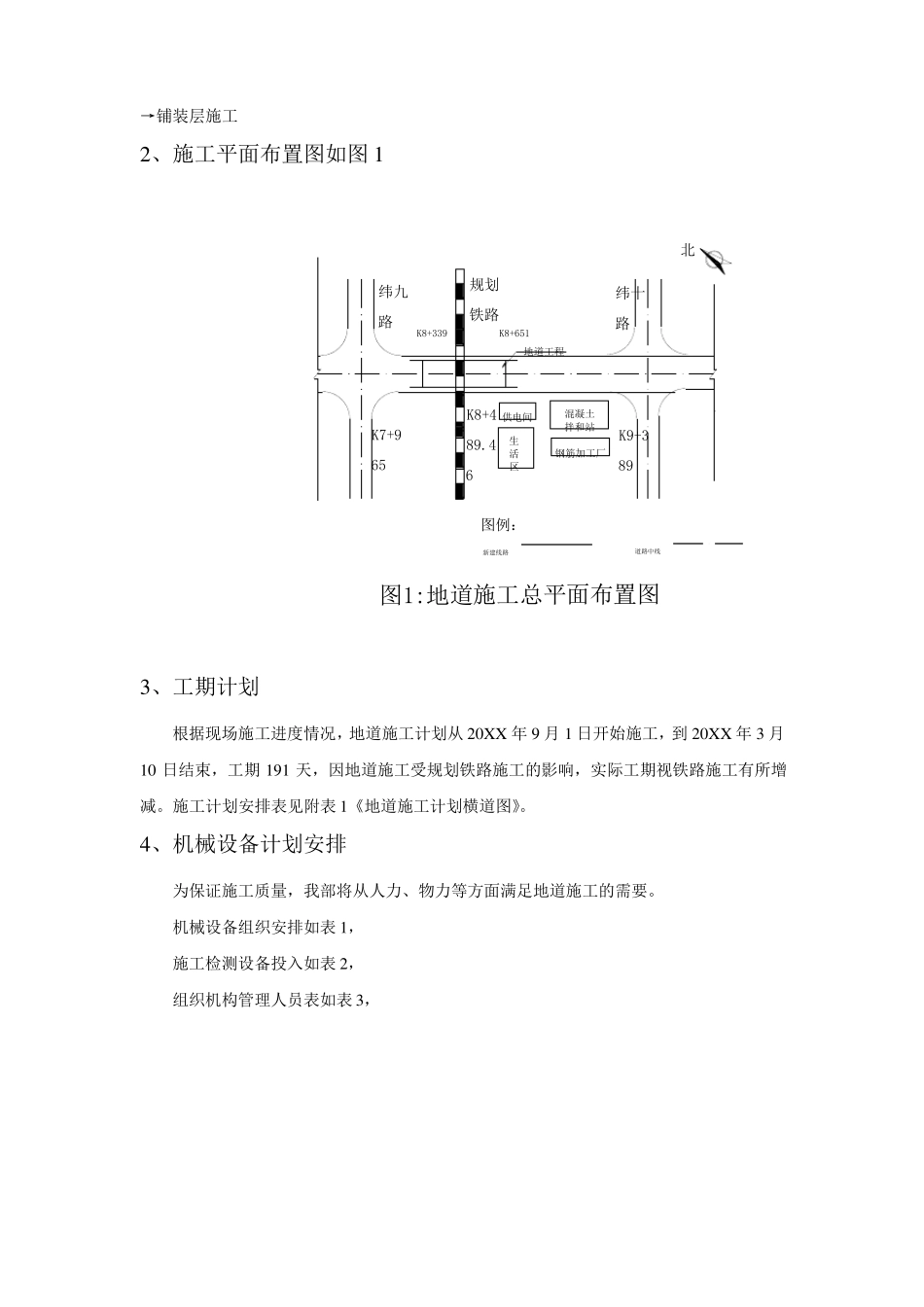

下穿铁路地道施工方案一、 工程概况XX2 号路工程是 XX 经济开发区由市区进岛的第二条主要通道,本工程北起北环路南至钢厂北路,全长 9.38KM。2 号路在 K8+489.466 处下穿规划铁路。由于受规划铁路纵断面标高限制,因此在K8+339~K8+651 范围内采用坞式结构地道,地道全长312米,以满足通车净空高度要求。在道设计荷载为汽车城—A 级,结构净宽为 16.5 米,最在纵坡 2.5%,横坡为1.5%,抗震基本烈度为 7 。地道主要工程量有φ600mm 抗拔桩192 根共坟 5444 延米,地道节段及侧墙、挡土墙C30 混凝土共计约 16000 立方米,横截沟一道及地道范围内的路面铺装层、防水层等。O二、 施工组织设计依据1、2、3、4、5、6、7、8、9、10、11、12、13、下穿规划铁路地道施工图-桥梁工程图纸(地道部分)下穿规划铁路地道施工图-道路工程图纸(地道部分)《地下工程防水技术规范》(GB501XX-2001)《市政地下工程施工质量验收规范》(DBJ-236-2006)《地下防水工程质量验收规范》(GB502XX-2002)《钢筋焊接及验收规程》(JGJ18-2003)《混凝土结构工程施工及质量验收规范》(GB50204-2002)《地基与基础工程质量验收规范》(GB50202-2002)《建筑桩基技术标准》(JGJ94-94)《公路桥涵施工技术规范》(JTJ041-2000)《建筑地基基础设计规范》(GB500XX-2002)《上海市工程建设规范 地基基础设计规范》(DGJXX-11-1999)施工图技术交底大纲(3018-1A)三、施工进度计划及工料机安排1、地道工程总体施工流程如下:三通一平→挡水坝防护→混凝土管井点降水→插打钢板桩→抗拔桩试桩施工→单桩抗拔承载力检测→抗拔桩施工→抗拔桩检测→排水明沟及盲沟设置→地道底板基坑开挖→K8+495横截沟施工→地道底板垫层施工→地道底板施工→侧墙施工→挡土墙施工→防撞护栏施工→铺装层施工2、施工平面布置图如图 1北规划铁路纬九路K7+965纬十路图1:地道施工总平面布置图K8+339K8+651地道工程供电间生活区混凝土拌和站钢筋加工厂K8+489.46K9+389图例:新建线路道路中线3、工期计划根据现场施工进度情况,地道施工计划从 20XX 年 9 月 1 日开始施工,到 20XX 年 3 月10 日结束,工期 191 天,因地道施工受规划铁路施工的影响,实际工期视铁路施工有所增减。施工计划安排表见附表 1《地道施工计划横道图》。4、机械设备计划安排为保证施工质量,我部将从人力、物力等方面满足地道施工的需要。机械设备组织安排如表 1,施工检测设备投入如表 2...
