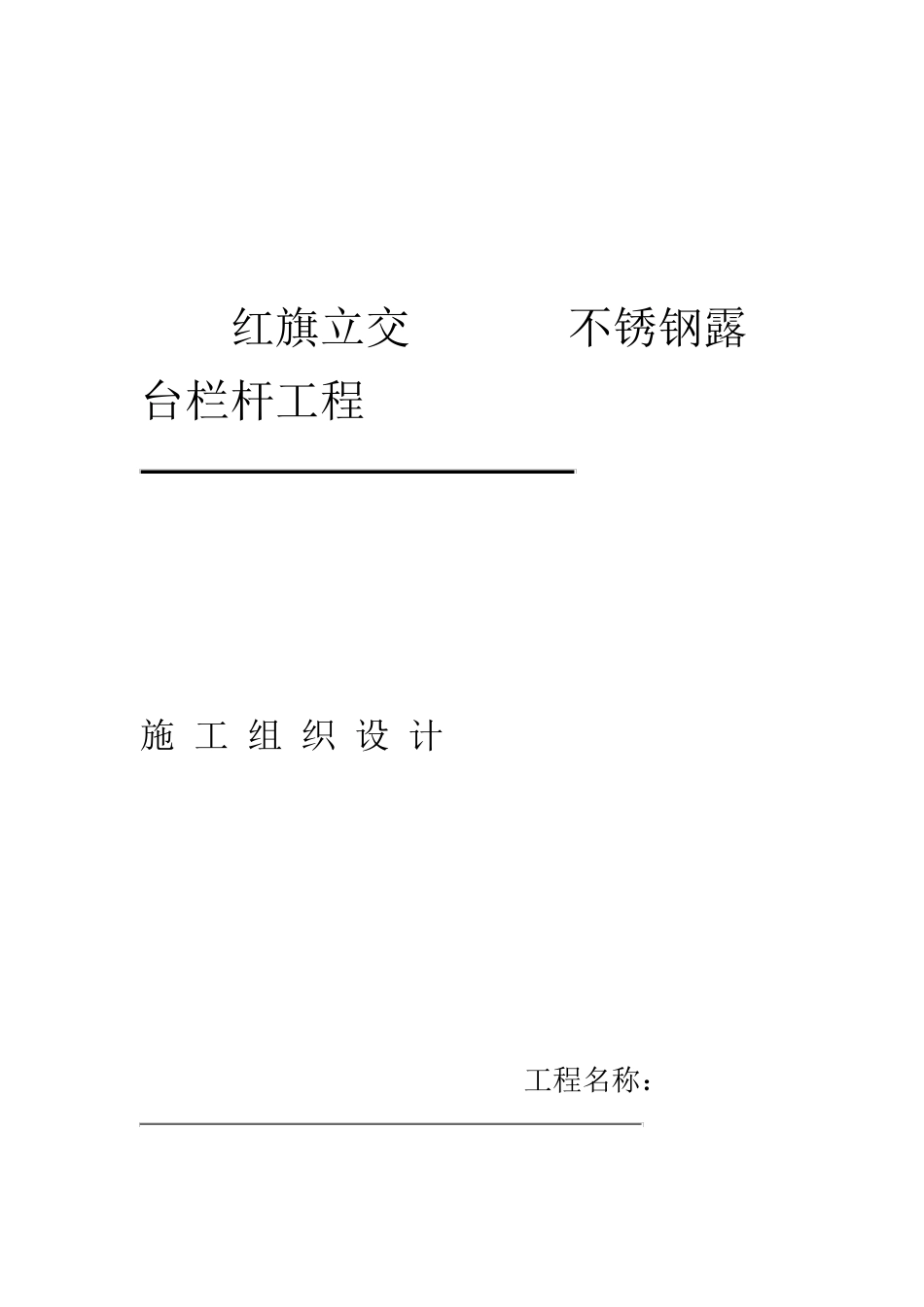

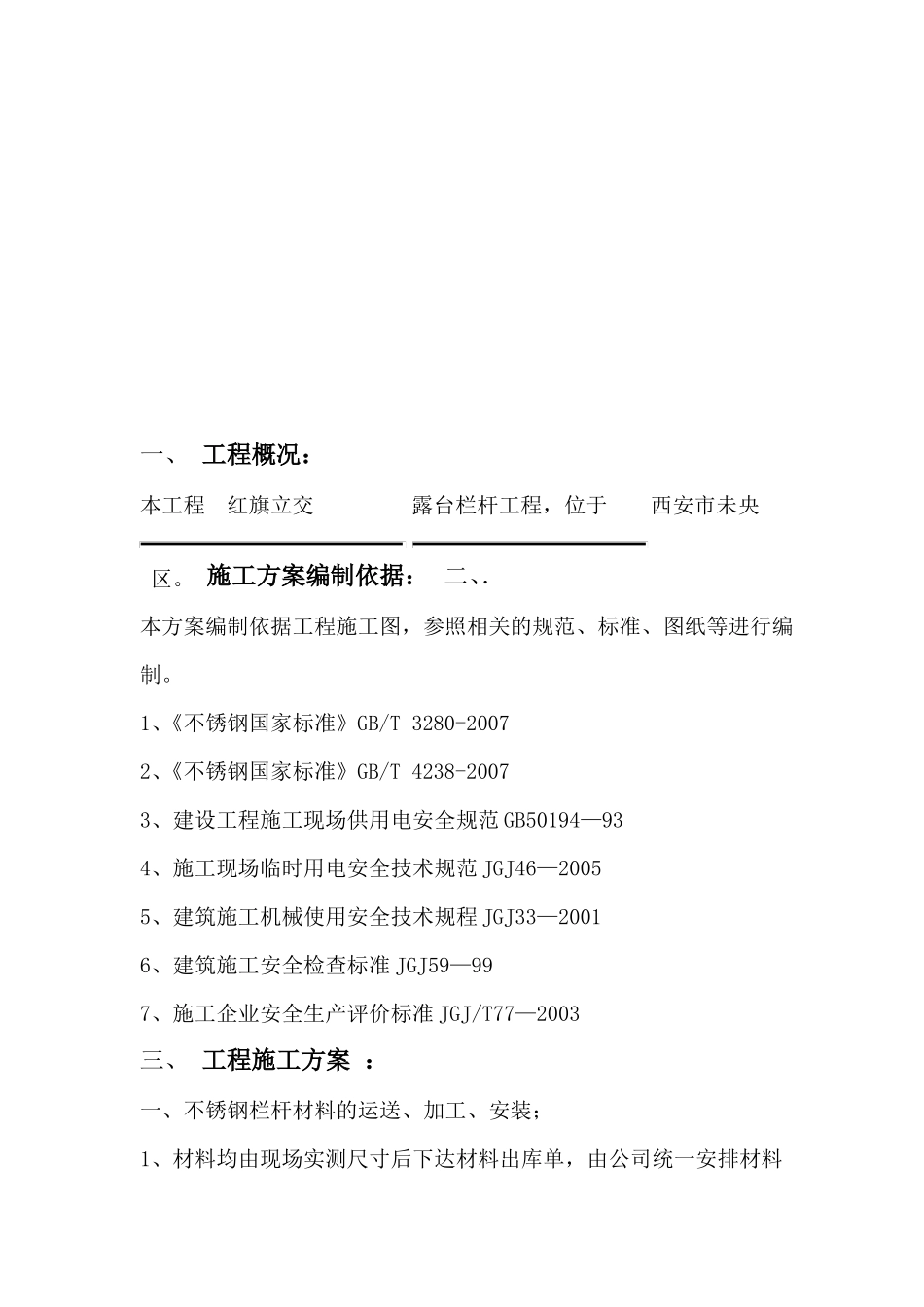

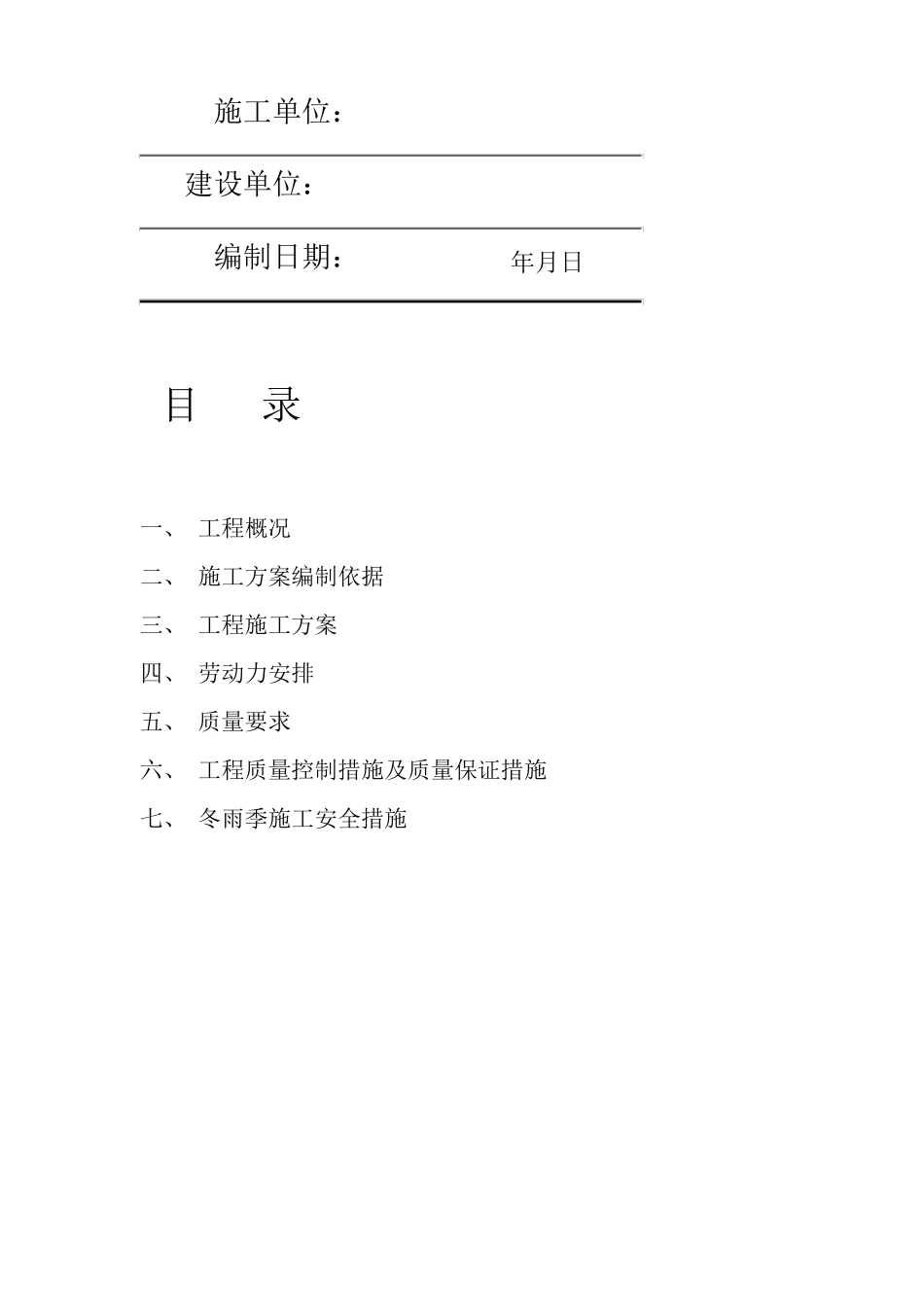

红旗立交不锈钢露台栏杆工程施 工 组 织 设 计工程名称：施工单位：建设单位：编制日期：年月日目录一、 工程概况二、 施工方案编制依据三、 工程施工方案四、 劳动力安排五、 质量要求六、 工程质量控制措施及质量保证措施七、 冬雨季施工安全措施一、 工程概况：本工程红旗立交露台栏杆工程，位于西安市未央区。 施工方案编制依据： 二、．本方案编制依据工程施工图，参照相关的规范、标准、图纸等进行编制。1、《不锈钢国家标准》GB/T 3280-20072、《不锈钢国家标准》GB/T 4238-20073、建设工程施工现场供用电安全规范 GB50194—934、施工现场临时用电安全技术规范 JGJ46—20055、建筑施工机械使用安全技术规程 JGJ33—20016、建筑施工安全检查标准 JGJ59—997、施工企业安全生产评价标准 JGJ/T77—2003三、 工程施工方案 ：一、不锈钢栏杆材料的运送、加工、安装；1、材料均由现场实测尺寸后下达材料出库单，由公司统一安排材料运至工地加工、安装；采用汽车运输以减少途中运输时间，现场设临时仓库以储备现场未加工的原材料，并由专人管理仓库。2、不锈钢栏杆安装工艺流程施工前准备→测量→按尺寸加工→放线→栏杆安装→栏杆焊接及打磨→清洁收尾二、施工准备：1、不锈钢管：1.122Φ32 圆管、小管：圆管、立柱：Φ38 圆管、横管：Φ51Φ圆管;,其型号按设计要求选用 1.2、不锈钢焊条或焊丝、主要机具：氩弧电焊机、切割砂轮机、台式钻床、冲击电钻、角磨 1.3机、小锤等。、作业条件 2 2.12.2、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。、现场供电应符合焊接用电要求。2.3．2.4、施工环境已能满足不锈钢栏杆施工的须要。三、操作工艺工艺流程:定位、放线→安装固定件→焊接不锈钢立管→焊接不锈钢面管→抛光； 1、定位放线：按照设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格的位置线。 2、安装固定件：按照所弹的固定件位置线，打孔安装，每个固定件不得少于 2 个￠10 的膨胀螺栓固定，焊接立管。要求底座铁件的大小、规格尺寸应符合设计要求。检验合格后，再焊接不锈钢立管。 3、焊接立管：焊接立管与固定件时，应放出立管的位置线，立管应先点焊定位检查垂直没有问题后，再分段满焊，焊接焊缝应符合设计要求及施工规范规定。 4、不锈钢面管焊接：焊接时应先点焊，检查位置间距、垂直度、直线度、转角弯头的弧度是否符合质量要求，再进行...
