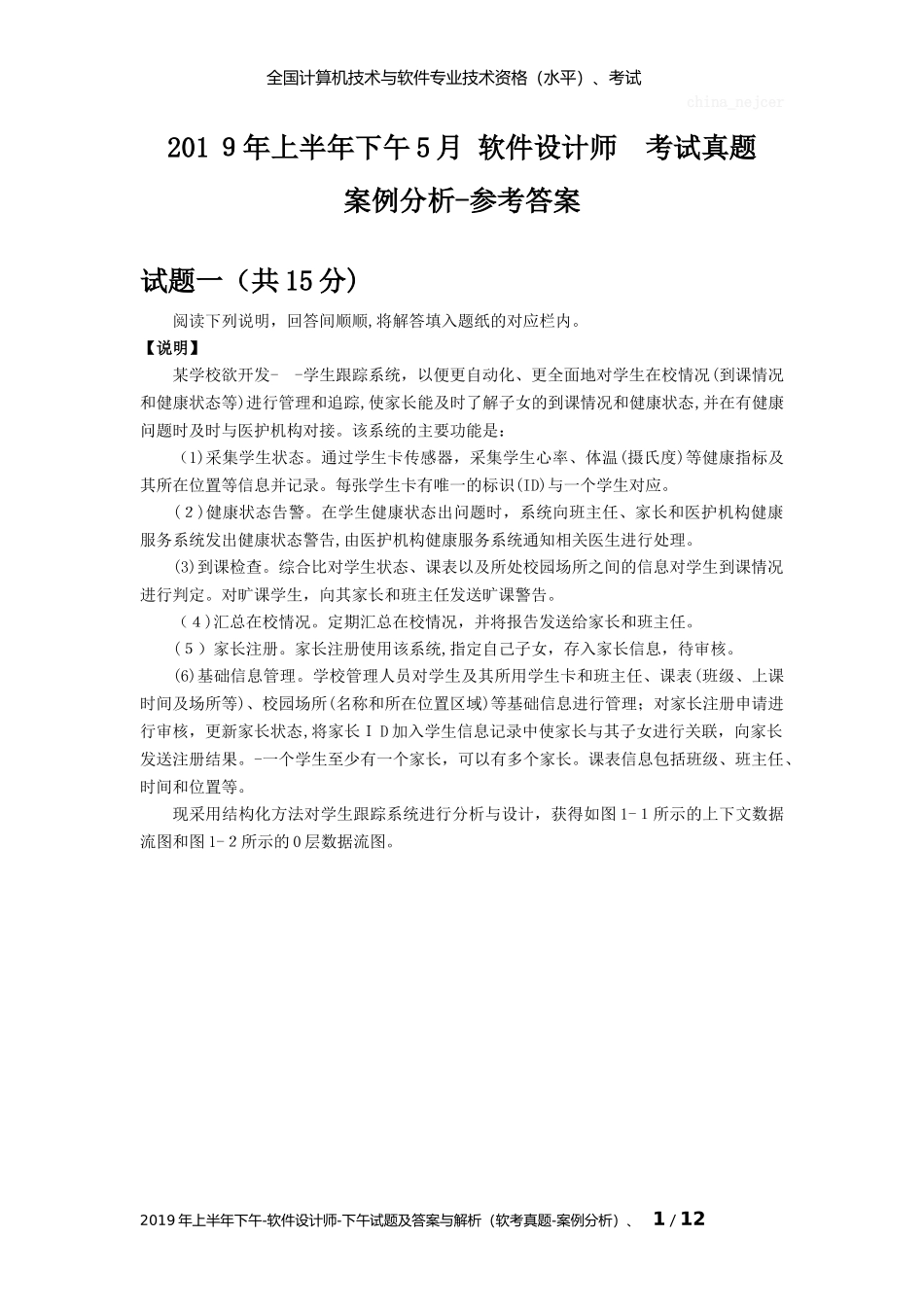

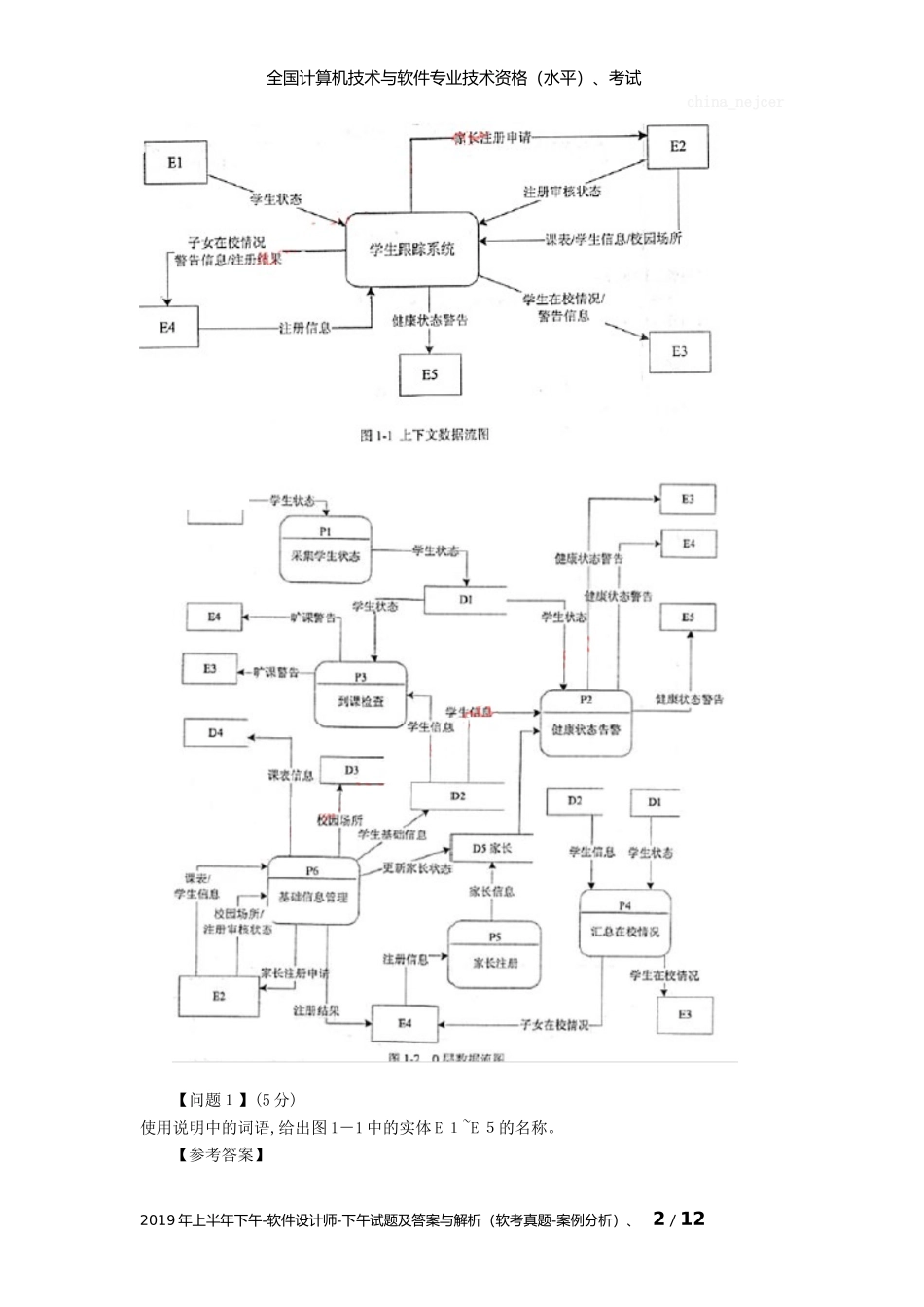

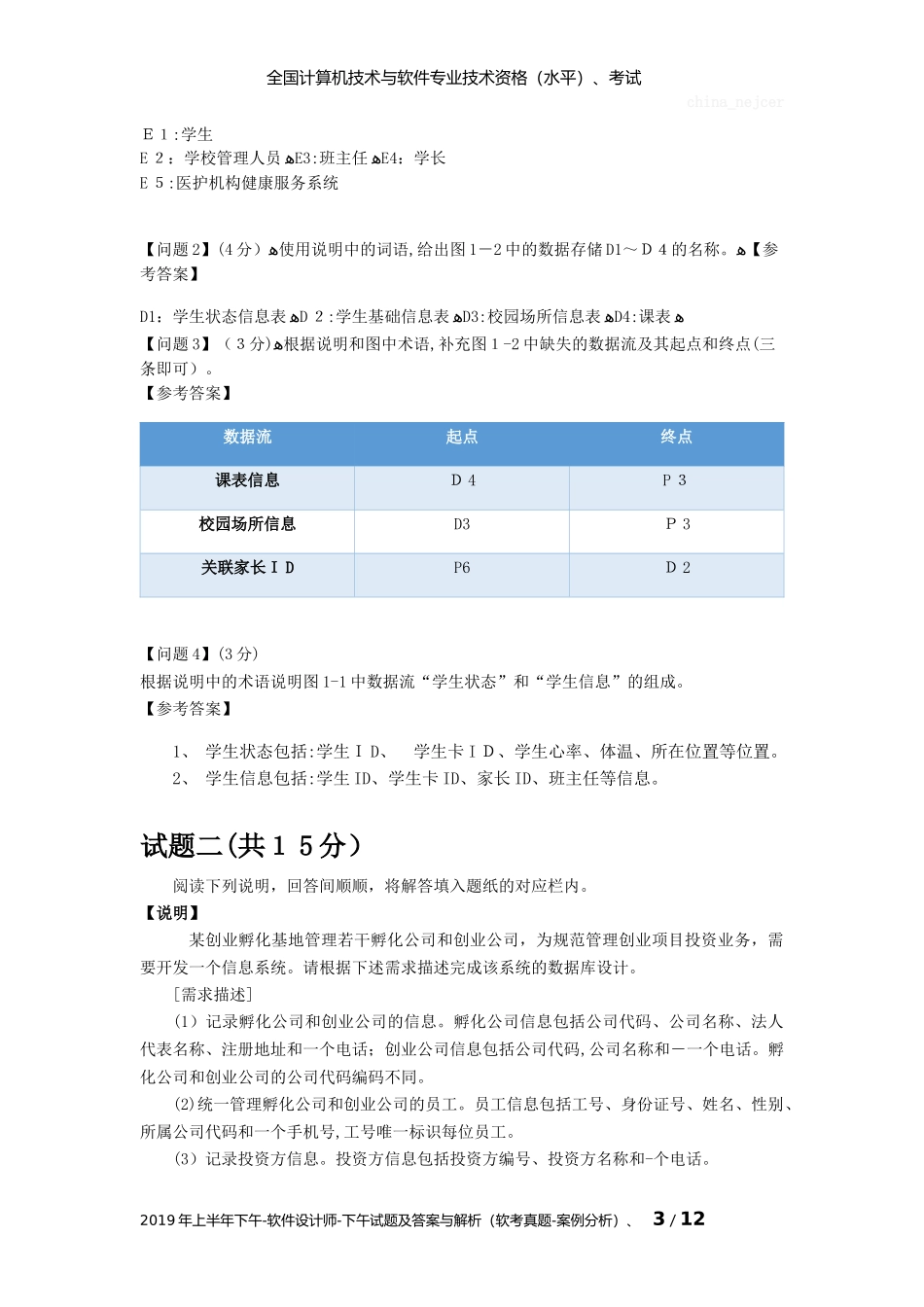

全国计算机技术与软件专业技术资格（水平）、考试库china_nejcer201９年上半年下午5月软件设计师考试真题案例分析-参考答案试题一（共15分)阅读下列说明，回答间顺顺,将解答填入题纸的对应栏内。【说明】某学校欲开发--学生跟踪系统，以便更自动化、更全面地对学生在校情况(到课情况和健康状态等)进行管理和追踪,使家长能及时了解子女的到课情况和健康状态,并在有健康问题时及时与医护机构对接。该系统的主要功能是：（1)采集学生状态。通过学生卡传感器，采集学生心率、体温(摄氏度)等健康指标及其所在位置等信息并记录。每张学生卡有唯一的标识(ID)与一个学生对应。(２)健康状态告警。在学生健康状态出问题时，系统向班主任、家长和医护机构健康服务系统发出健康状态警告,由医护机构健康服务系统通知相关医生进行处理。(3)到课检查。综合比对学生状态、课表以及所处校园场所之间的信息对学生到课情况进行判定。对旷课学生，向其家长和班主任发送旷课警告。（４)汇总在校情况。定期汇总在校情况，并将报告发送给家长和班主任。(５）家长注册。家长注册使用该系统,指定自己子女，存入家长信息，待审核。(6)基础信息管理。学校管理人员对学生及其所用学生卡和班主任、课表(班级、上课时间及场所等)、校园场所(名称和所在位置区域)等基础信息进行管理；对家长注册申请进行审核，更新家长状态,将家长ＩD加入学生信息记录中使家长与其子女进行关联，向家长发送注册结果。-一个学生至少有一个家长，可以有多个家长。课表信息包括班级、班主任、时间和位置等。现采用结构化方法对学生跟踪系统进行分析与设计，获得如图1-１所示的上下文数据流图和图1-２所示的0层数据流图。2019年上半年下午-软件设计师-下午试题及答案与解析（软考真题-案例分析）、1/12全国计算机技术与软件专业技术资格（水平）、考试库china_nejcer【问题１】(5分)使用说明中的词语,给出图1－1中的实体E１~E５的名称。【参考答案】2019年上半年下午-软件设计师-下午试题及答案与解析（软考真题-案例分析）、2/12全国计算机技术与软件专业技术资格（水平）、考试库china_nejcerＥ１:学生E２：学校管理人员ﻫE3:班主任ﻫE4：学长E５:医护机构健康服务系统【问题2】(4分）ﻫ使用说明中的词语,给出图1－2中的数据存储D1～Ｄ４的名称。ﻫ【参考答案】D1：学生状态信息表ﻫD２:学生基础信息表ﻫD3:校园场所信息表ﻫD4:课表ﻫ【问题3】（３分)ﻫ根据说明和图中术语,补充图１-2中缺失的数据流及其起点和终点(三条即可）。【参考答案】数据流起点终点课表信息Ｄ4P３校园场所信息D3Ｐ3关联家长ＩDP6Ｄ2【问题4】(3分)根据说明中的术语说明图1-1中数据流“学生状态”和“学生信息”的组成。【参考答案】1、学生状态包括:学生ＩD、学生卡IＤ、学生心率、体温、所在位置等位置。2、学生信息包括:学生ID、学生卡ID、家长ID、班主任等信息。试题二(共１5分）阅读下列说明，回答间顺顺，将解答填入题纸的对应栏内。【说明】某创业孵化基地管理若干孵化公司和创业公司，为规范管理创业项目投资业务，需要开发一个信息系统。请根据下述需求描述完成该系统的数据库设计。[需求描述](1）记录孵化公司和创业公司的信息。孵化公司信息包括公司代码、公司名称、法人代表名称、注册地址和一个电话；创业公司信息包括公司代码,公司名称和－一个电话。孵化公司和创业公司的公司代码编码不同。(2)统一管理孵化公司和创业公司的员工。员工信息包括工号、身份证号、姓名、性别、所属公司代码和一个手机号,工号唯一标识每位员工。(3）记录投资方信息。投资方信息包括投资方编号、投资方名称和-个电话。2019年上半年下午-软件设计师-下午试题及答案与解析（软考真题-案例分析）、3/12全国计算机技术与软件专业技术资格（水平）、考试库china_nejcer(４)投资方和创业公司之间依靠孵化公司牵线建立创业项目合作关系,具体实施由孵化公司的一位员工负责协调投资方和创业公司的一个创业项目.-个创业项目只属于－-个创业公司,但可以接受若于投资方的投资。创业项目信息包括项目编号、创业公司代码、投资方编号和孵化公司员玉工号。[概念模型设计]根据需求阶...
