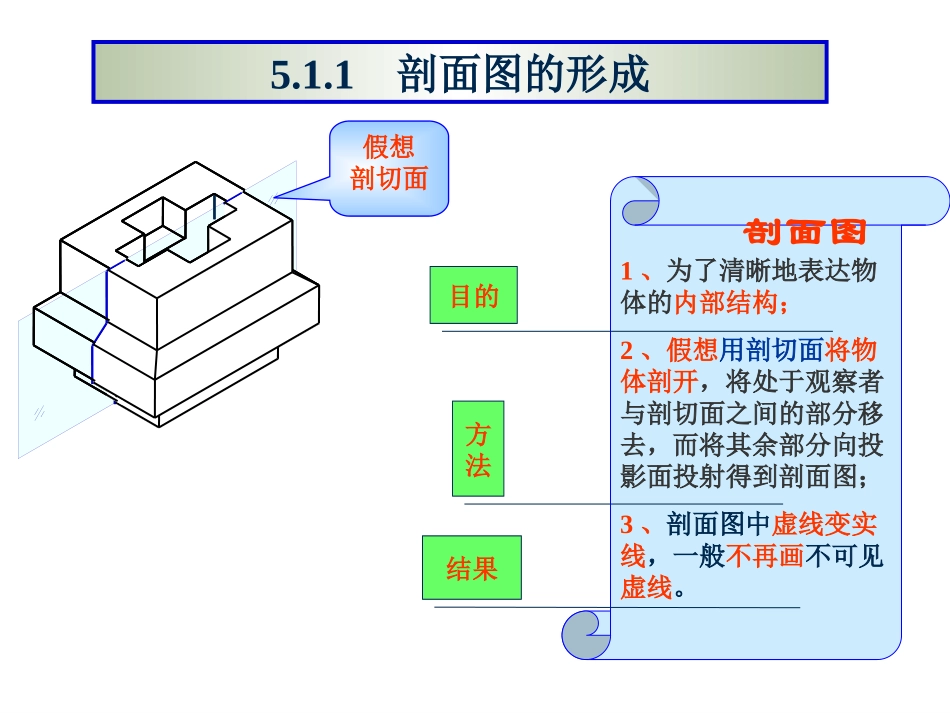

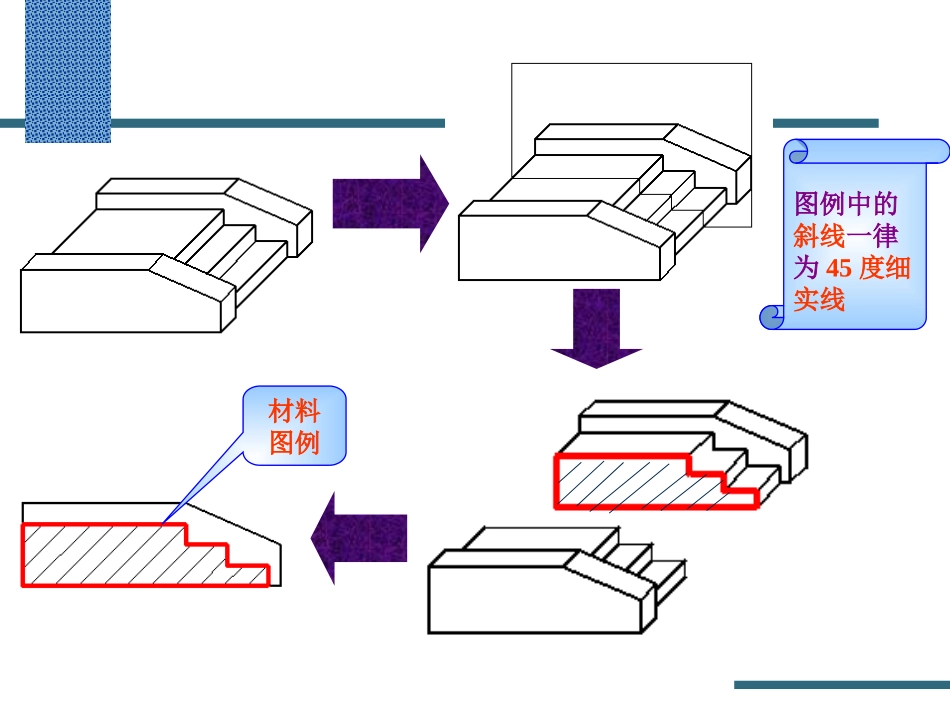

第五章建筑剖面图与断面图5.1建筑剖面图5.2建筑断面图5.1.1剖面图的形成假想剖切面剖面图1、为了清晰地表达物体的内部结构；2、假想用剖切面将物体剖开，将处于观察者与剖切面之间的部分移去，而将其余部分向投影面投射得到剖面图；3、剖面图中虚线变实线，一般不再画不可见虚线。结果方法目的图例中的斜线一律为45度细实线材料图例剖面图的绘制假想剖切面选择剖面位置的基本原则1、平行于某一投影面；2、过形体的对称面；3、过孔洞的轴线；注：剖切过程不能产生新线。剖面图的绘制假想剖切面剖到的部分看到的部分选择剖面位置的基本原则1、平行于某一投影面；2、过形体的对称面；3、过孔洞的轴线；注：剖切过程不能产生新线。11剖面图的标注剖切符号：由剖切位置线、投影方向和编号组成。剖面图的绘制1-1剖面图投影方向编号剖切位置例：将侧面投影改为剖面图例：将侧面投影改为剖面图111-1剖面图例：将侧面投影改为剖面图1.剖切是假象的，除剖面图外，其他投影按整体画出；若形体被多次剖切，每次剖切都要按完整形体进行。2.剖切平面一般应平行某个投影面，并通过形体上的孔、洞、槽的对称轴线。3.在剖面图中，看不见的虚线一般不画。4.剖面图中的断面要画出材料图例，在不指明材料时，可用等间距的45º细实线表示。5.剖切到的断面轮廓线——粗实线。看到的轮廓线——细实线。6、防止多线（切到部分）或者漏线（看到部分）注意事项错误正确正确剖视图中容易漏线的示例正确错误错误5.1.2剖面图的种类及应用剖面图全剖面图半剖面图阶梯剖面图局部剖面图分层剖面图展开剖面图半剖面图131、形成：当物体具有对称平面时，在垂直于对称平面的投影面上的投影所得的图形，可以对称中心线为分界，一半画成剖面图以表达内形，另一半画成视图以表达外形，称为半剖视图。形态：一半投影一半剖面适用范围：投影对称且外形复杂半剖面图2、注意事项：A、半剖面图一般应在水平轴线的下侧或竖向对称轴线的右侧。一般不画切符合和编号，图名沿用原投影图的图名。B、对于同一图形来说，所有的剖面图的建筑材料图例要一致，C、半剖面图和半外形图应以对称面或对称线为界，对称面或对称线画成细点单点长画线。D、由于在剖面图一侧的图形已将形体的内部形状表达清楚，因此，在视图一侧不应再画表达内部形状的虚线。半剖视图主要用于内、外形状都需要表示的对称物体总结半剖作图步骤1、作出投影图2、判断是否对称（对称画出点划线）3、竖直点画线左边取投影中的实线，右边画剖面；水平点画线上方取投影中的实线，下方画剖面15局部剖面图1、形成：用剖切面将物体局部剖开，并通常用波浪线表示剖切范围，所得的剖面图称为局部剖面图24/10/2416适用范围：A、只需要剖开一部分就可以将形体结构表达清楚。B、多层结构也可以用局部剖。画法要求：波浪线分隔局部剖面图2、注意事项：A、局部剖面图与视图之间要用波浪线隔开，且一般不需标注切符号和编号。图名沿用原投影图的名称。B、波浪线不能与视图中的轮廓线重合，也不能超出图形的轮廓线。C、波浪线应是细线，与图样轮廓线相交。注意画图时不要画成图线的延长线。全剖面图1、概念对于不对称的建筑形体，或虽然对称但外形较简单，或在另一投影中已将其外形表达清楚时，可以假想使用一剖切平面将形体全部切开，得到的剖面图称为全剖面视图适用范围A、外形简单，内形复杂B、不对称2、注意事项：全剖面图一般应进行标注，但当剖切平面通过形体的对称线，且又平行于某一基本投影面时，可不标注。18展开剖面图1、形成：当形体有不规则的转折或有孔、洞、槽，采用以上三种剖切方法都不能解决时，可以用两个相交剖切平面将形体剖切开，得到的剖面图经旋转展开，平行于某个基本投影面后再进行的正投影，称为展开剖面图。2、注意事项：在绘制展开剖面图时，剖切符号的画法如图（a）的H投影所示，转折处用粗实线表示，每段长度为4~6mm，剖面图绘制完成后，可在图名后面加“展开”二字，并加上圆括号。20展开剖面图阶梯剖面图1、形成：当形体上有较多的孔、槽等内部结构，且用一个剖切平面不能得到剖到时，则可假想用几个互相平行的剖切平面，分别通过孔槽等的轴线将...
