O型密封圈的选型与安装使用技术规范要点

O型密封圈的选型与安装使用技术规范要点_第1页
1/25
O型密封圈的选型与安装使用技术规范要点_第2页
2/25
O型密封圈的选型与安装使用技术规范要点_第3页
3/25

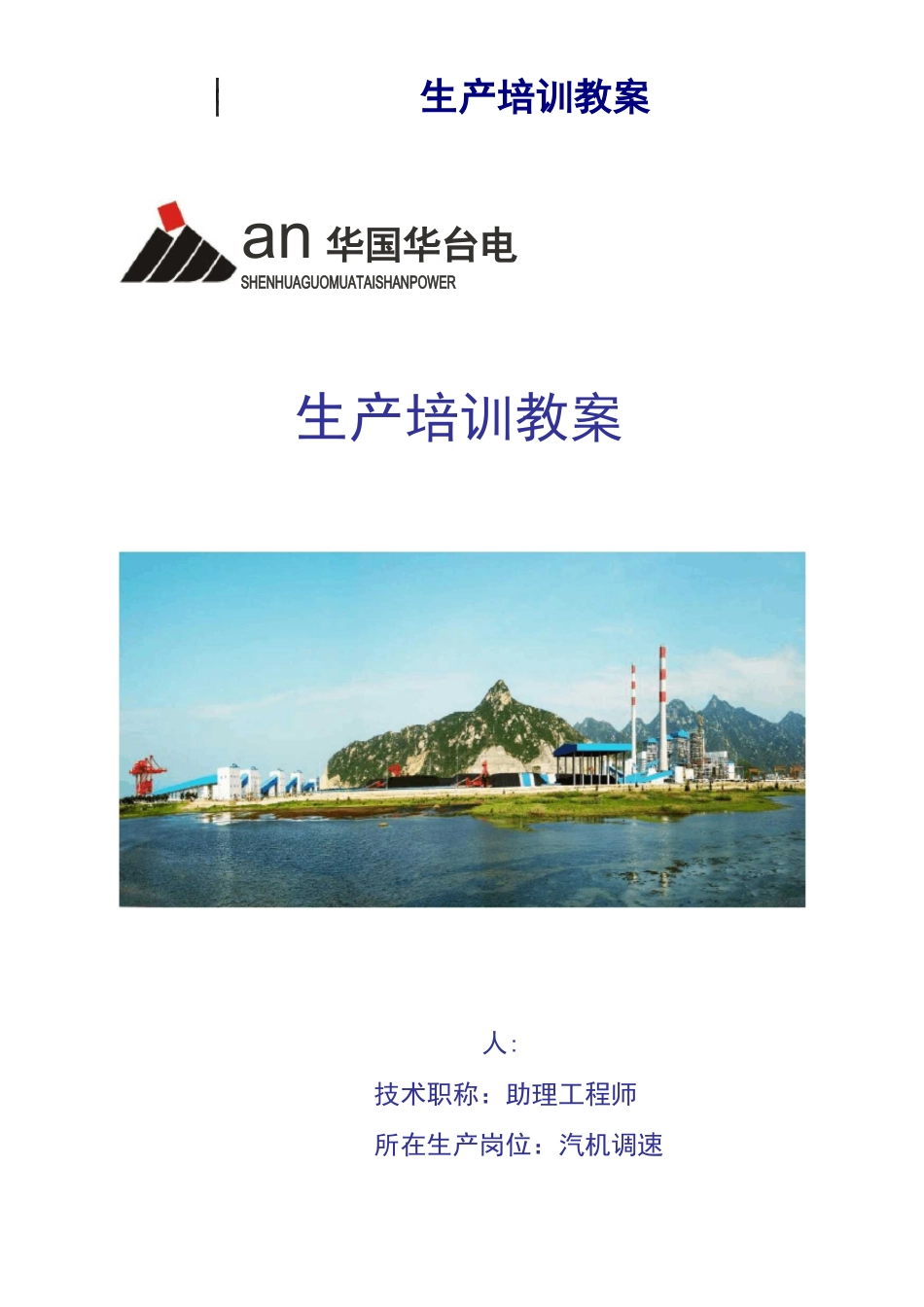

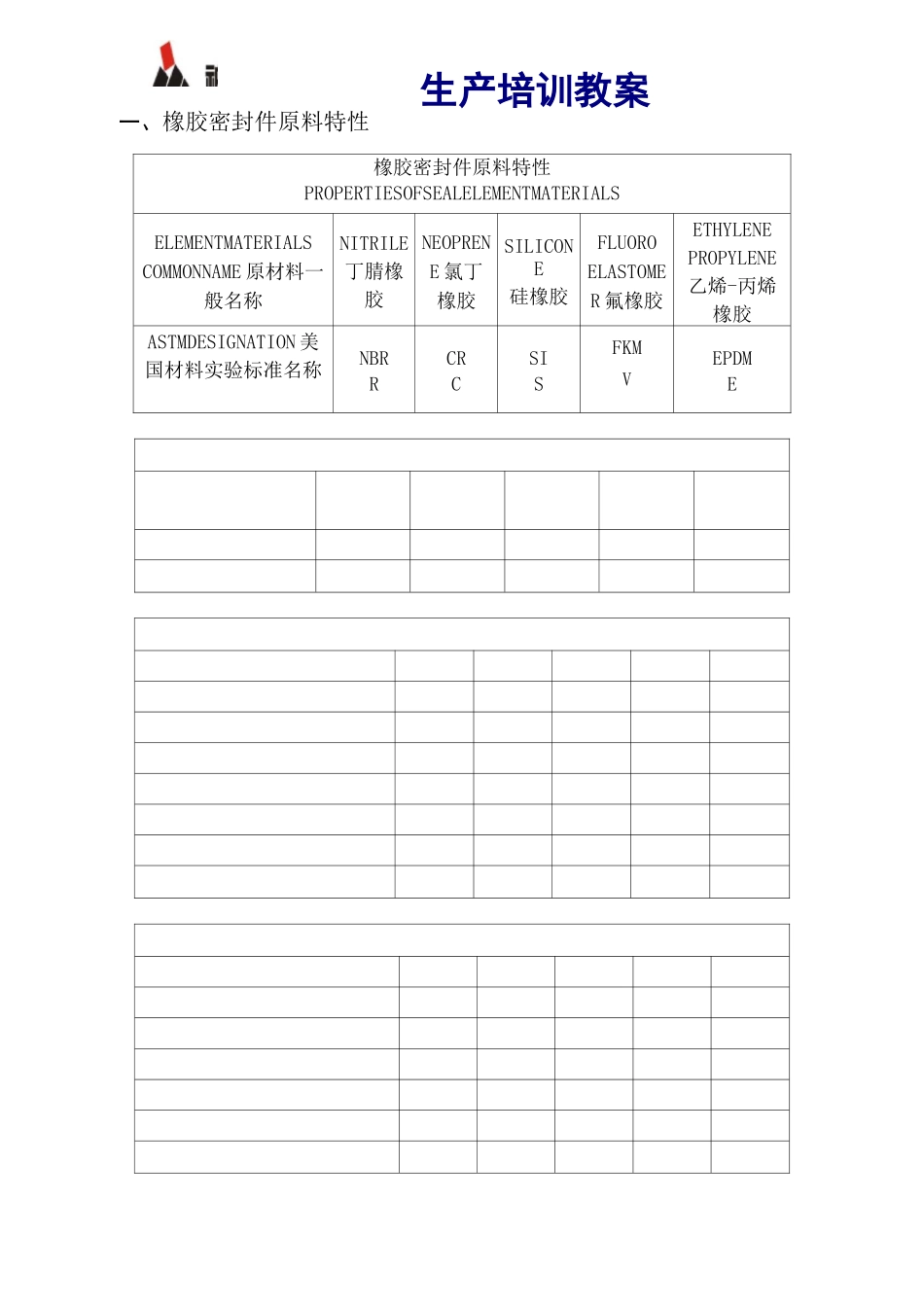

生产培训教案IIIIan 华国华台电SHENHUAGUOMUATAISHANPOWER生产培训教案人:技术职称:助理工程师所在生产岗位:汽机调速生产培训教案三级点检员生产培训教案一、橡胶密封件原料特性橡胶密封件原料特性PROPERTIESOFSEALELEMENTMATERIALSELEMENTMATERIALSCOMMONNAME 原材料一般名称NITRILE丁腈橡胶NEOPRENE 氯丁橡胶SILICONE硅橡胶FLUOROELASTOMER 氟橡胶ETHYLENEPROPYLENE乙烯-丙烯橡胶ASTMDESIGNATION 美国材料实验标准名称NBRRCRCSISFKMVEPDME生产培训教案E 二 EXCELLENT(优良)G 二 GOOD(良好);F 二 FAIR(—般)P=POOR(不良)一、概述特点O 形密封圈由于它制造费用低及使用方便,因而被广泛应用在各种动、静密封场合。标准大部分国家对 O 形密封圈都制定系列产品标准,其中美国标准(AS568)、日本标准(JISB2401)国际标准(ISO3601/1)较为通用。O 型圈标准一览表生产培训教案O 形密封圈是一种自动双向作用密封元件。安装时其径向和轴向方面的预压缩赋与 O 形密封圈自身的初始密封能力。它随系统压力的提高而增大。(A)无压缩状态(B)无压力作用下的压缩状态(C)压力作用性能参数生产培训教案式中:b0-原始厚度(截面直径 W),bl-压缩状态下的厚度,b2-释放后的厚度通常,为防止出现永久的塑性变形,O 形圈允许的最大压缩量在静密封中约为 30%,在动密封中约为 20%。挤出间除:最大允许挤出间隙 gmax生产培训教案FMIMMrONWR4、预压缩量O 形圈安装在沟槽里,为保证其密封性能,应预留一个初始压缩量。对于不同的应用场合,相对于截面直径 W 的预压缩量也不同。通常,在静密封中约为 15%〜30%,而在动密封中约为 9%〜25%。具体可参照下面图表进行选择。5、拉伸与压缩将 O 形圈安装在沟槽内时,要受到拉伸或压缩。若拉伸和压缩的数值过大,将导致 O 形圈截面过度增大或减少,因为拉伸 1%相应地使截面直径 W 减少约为 0.5%。对于孔用密封,O 形圈最好处于拉伸状态,最大允许拉伸量为 6%;对于轴用密封,O 形圈最好延其周长方向受压缩,最大允许周长压缩量为 3%。6、O 形圈用作旋转轴密封O 形圈也可用作低速旋转运动及运行周期较短的旋转轴密封。当圆周速度低于 0.5m/s 时,须考虑拉长的橡胶圈受热后会收缩这一现象,故选择密封圈时其内径要比被它密封的轴径约大 2%。密封圈安装在沟槽后,导致密封圈受到径向压缩,O 形圈圈在沟槽中形成微量波纹状,从而改善了润滑条件。7、安装压缩力安装时,压...
