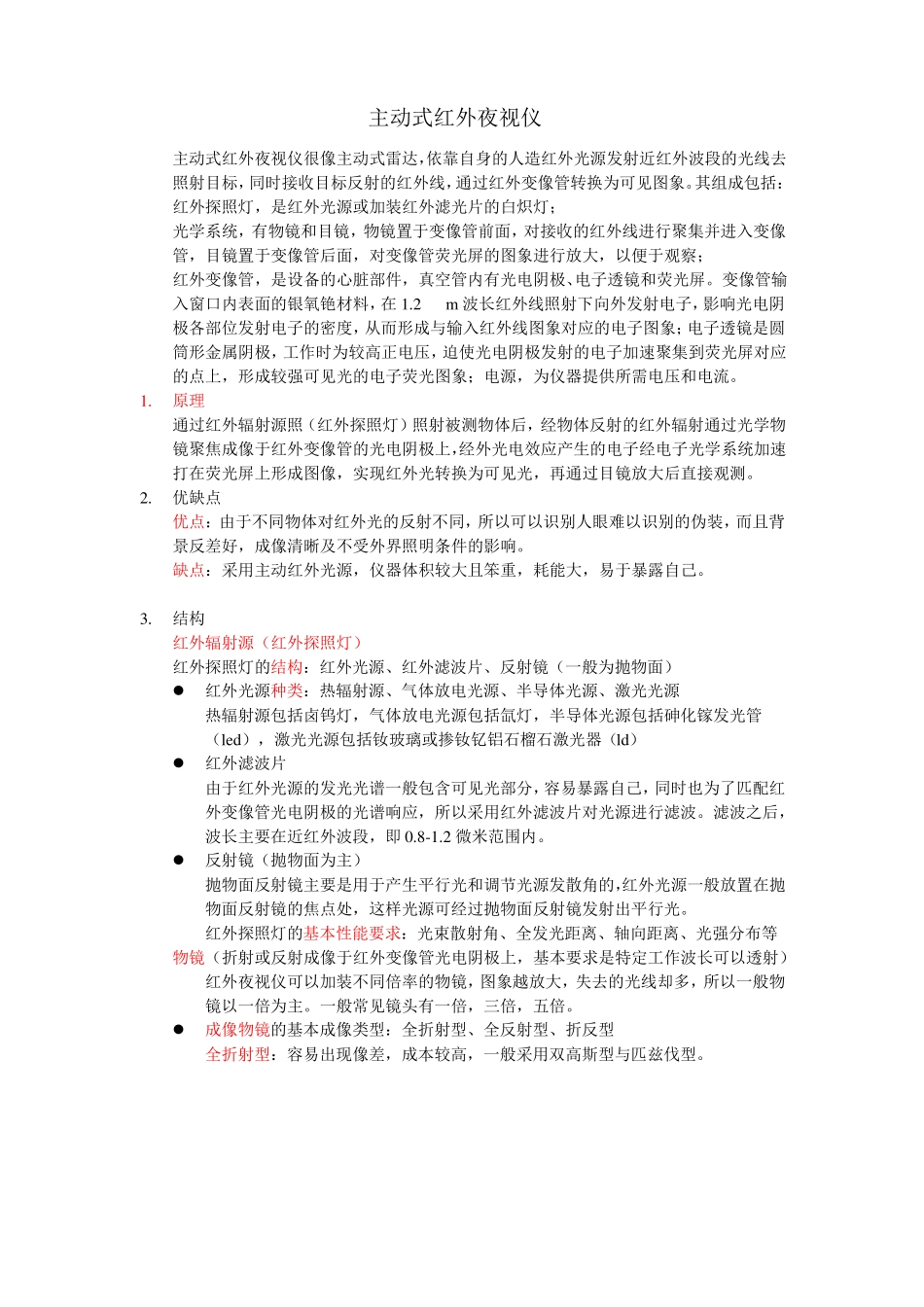

主动式红外夜视仪_第1页
1/6

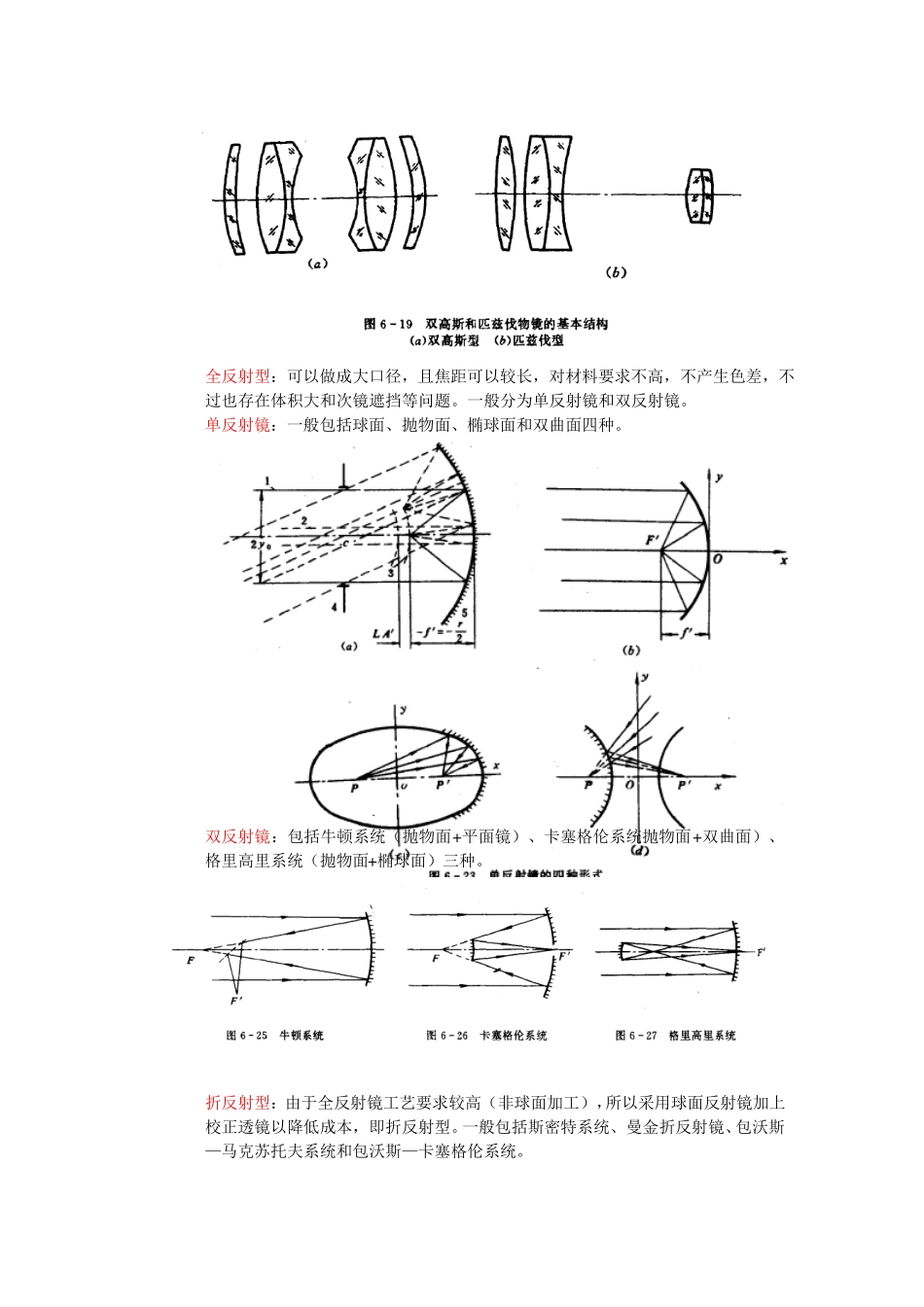

主动式红外夜视仪_第2页
2/6

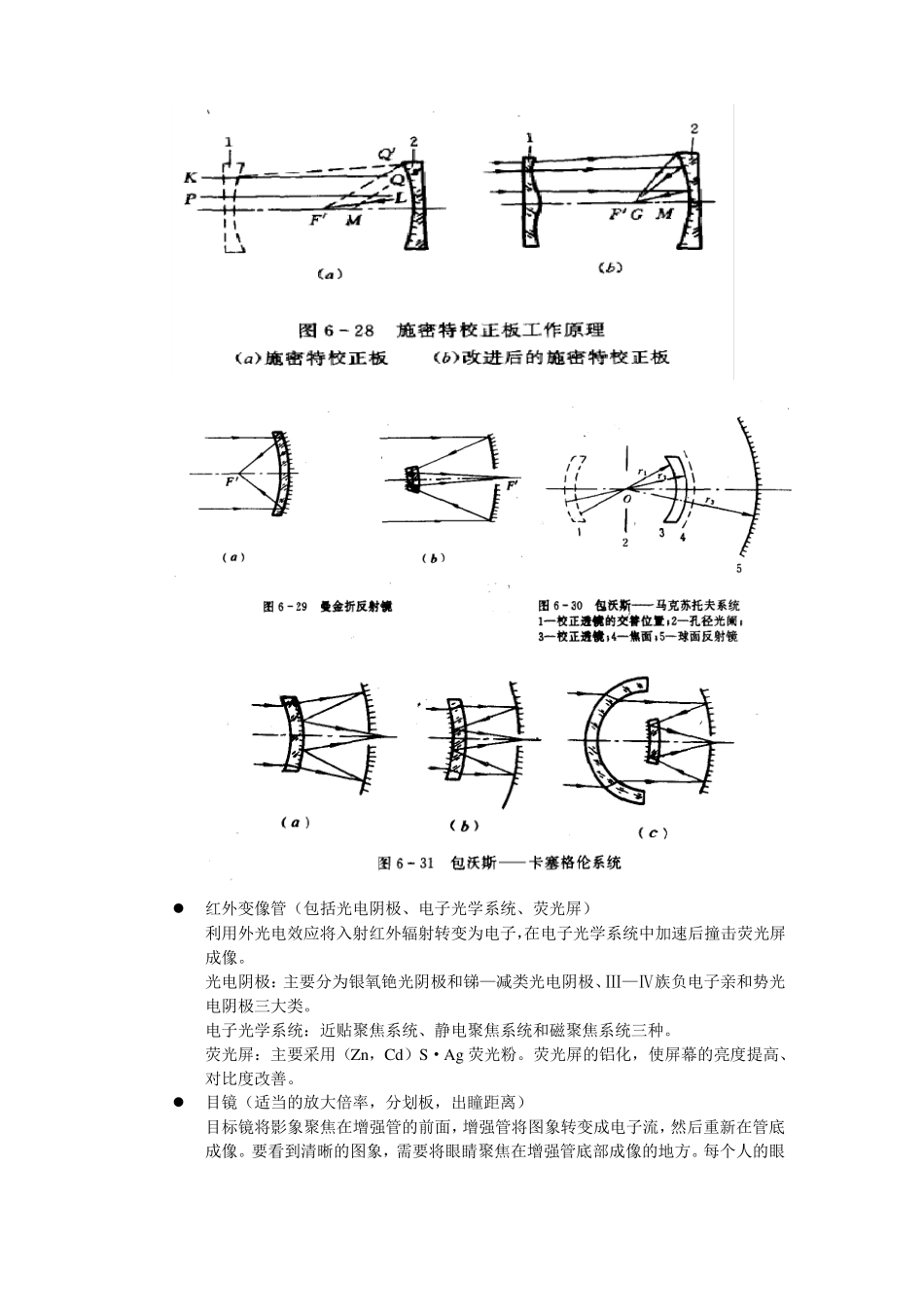

主动式红外夜视仪_第3页
3/6
主动式红外夜视仪主动式红外夜视仪很像主动式雷达,依靠自身的人造红外光源发射近红外波段的光线去照射目标,同时接收目标反射的红外线,通过红外变像管转换为可见图象。其组成包括:红外探照灯,是红外光源或加装红外滤光片的白炽灯;光学系统,有物镜和目镜,物镜置于变像管前面,对接收的红外线进行聚集并进入变像管,目镜置于变像管后面,对变像管荧光屏的图象进行放大,以便于观察;红外变像管,是设备的心脏部件,真空管内有光电阴极、电子透镜和荧光屏。变像管输入窗口内表面的银氧铯材料,在 1.2m 波长红外线照射下向外发射电子,影响光电阴极各部位发射电子的密度,从而形成与输入红外线图象对应的电子图象;电子透镜是圆筒形金属阴极,工作时为较高正电压,迫使光电阴极发射的电子加速聚集到荧光屏对应的点上,形成较强可见光的电子荧光图象;电源,为仪器提供所需电压和电流。1.原理通过红外辐射源照(红外探照灯)照射被测物体后,经物体反射的红外辐射通过光学物镜聚焦成像于红外变像管的光电阴极上,经外光电效应产生的电子经电子光学系统加速打在荧光屏上形成图像,实现红外光转换为可见光,再通过目镜放大后直接观测。2.优缺点优点:由于不同物体对红外光的反射不同,所以可以识别人眼难以识别的伪装,而且背景反差好,成像清晰及不受外界照明条件的影响。缺点:采用主动红外光源,仪器体积较大且笨重,耗能大,易于暴露自己。3.结构红外辐射源(红外探照灯)红外探照灯的结构:红外光源、红外滤波片、反射镜(一般为抛物面)红外光源种类:热辐射源、气体放电光源、半导体光源、激光光源热辐射源包括卤钨灯,气体放电光源包括氙灯,半导体光源包括砷化镓发光管(led),激光光源包括钕玻璃或掺钕钇铝石榴石激光器(ld)红外滤波片由于红外光源的发光光谱一般包含可见光部分,容易暴露自己,同时也为了匹配红外变像管光电阴极的光谱响应,所以采用红外滤波片对光源进行滤波。滤波之后,波长主要在近红外波段,即 0.8-1.2 微米范围内。反射镜(抛物面为主)抛物面反射镜主要是用于产生平行光和调节光源发散角的,红外光源一般放置在抛物面反射镜的焦点处,这样光源可经过抛物面反射镜发射出平行光。红外探照灯的基本性能要求:光束散射角、全发光距离、轴向距离、光强分布等物镜(折射或反射成像于红外变像管光电阴极上,基本要求是特定工作波长可以透射)红外夜视仪可以加装不同倍率的物镜,图象越放大,失去的光线却多...
