顶管工程降水施工方案

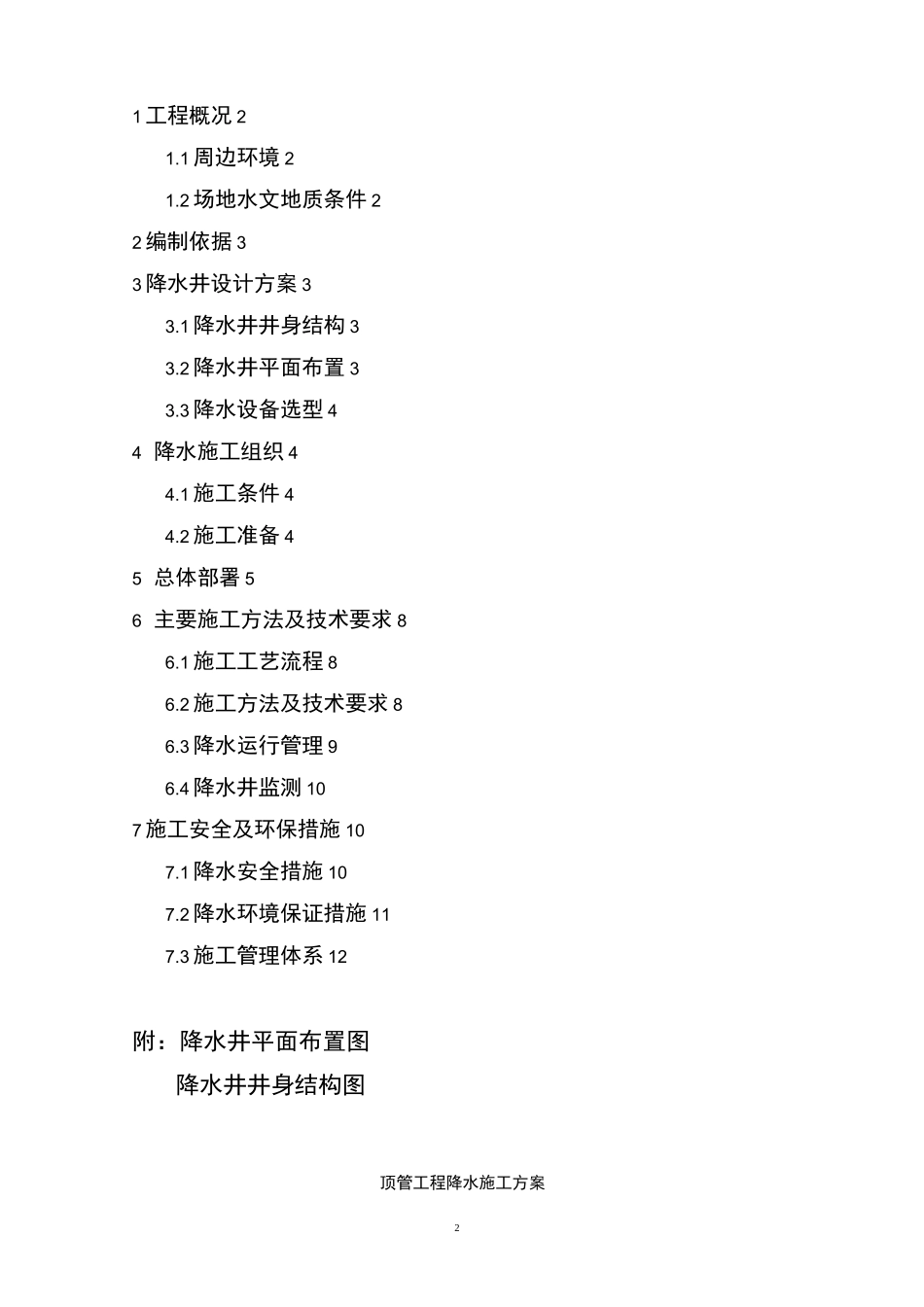

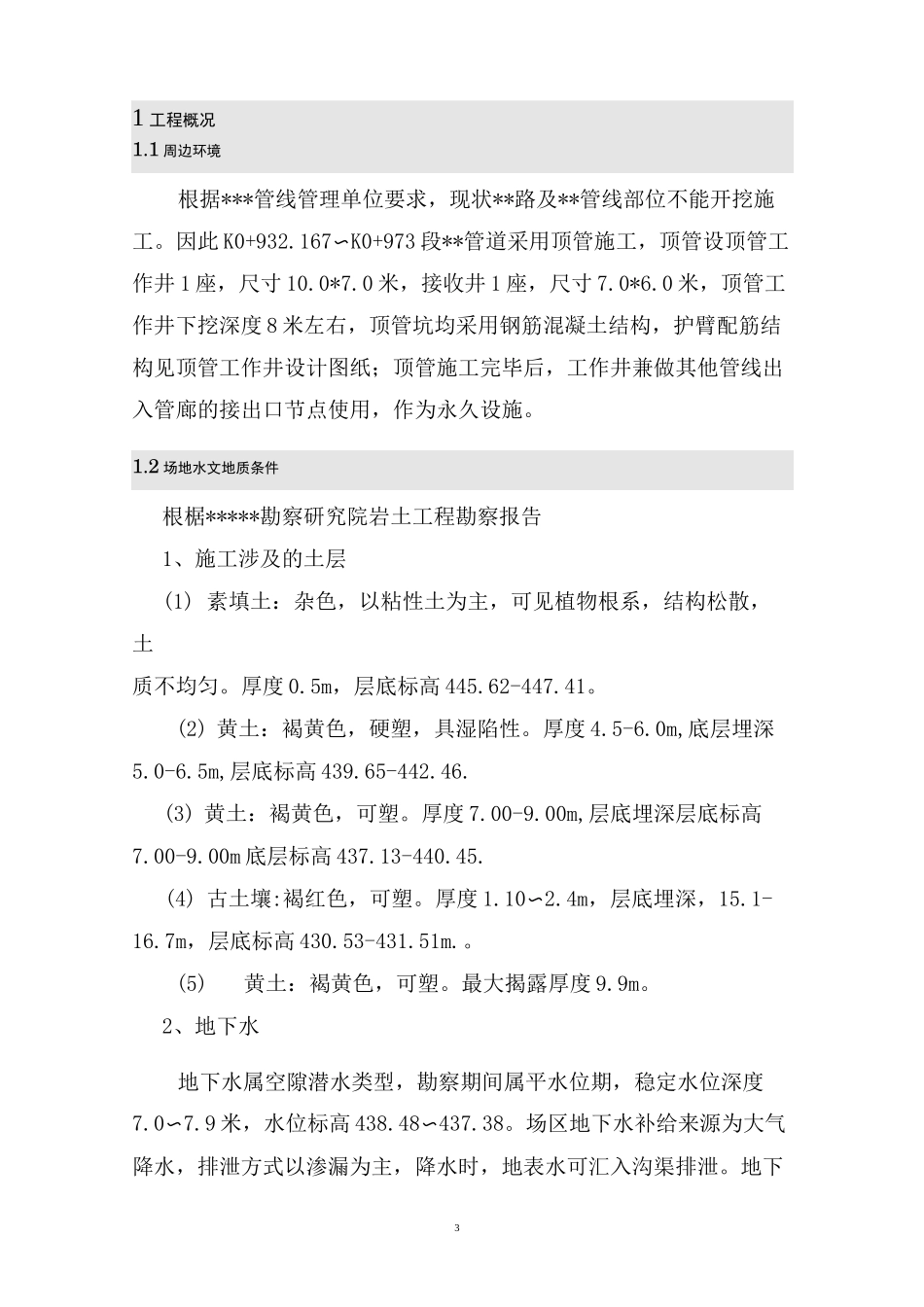

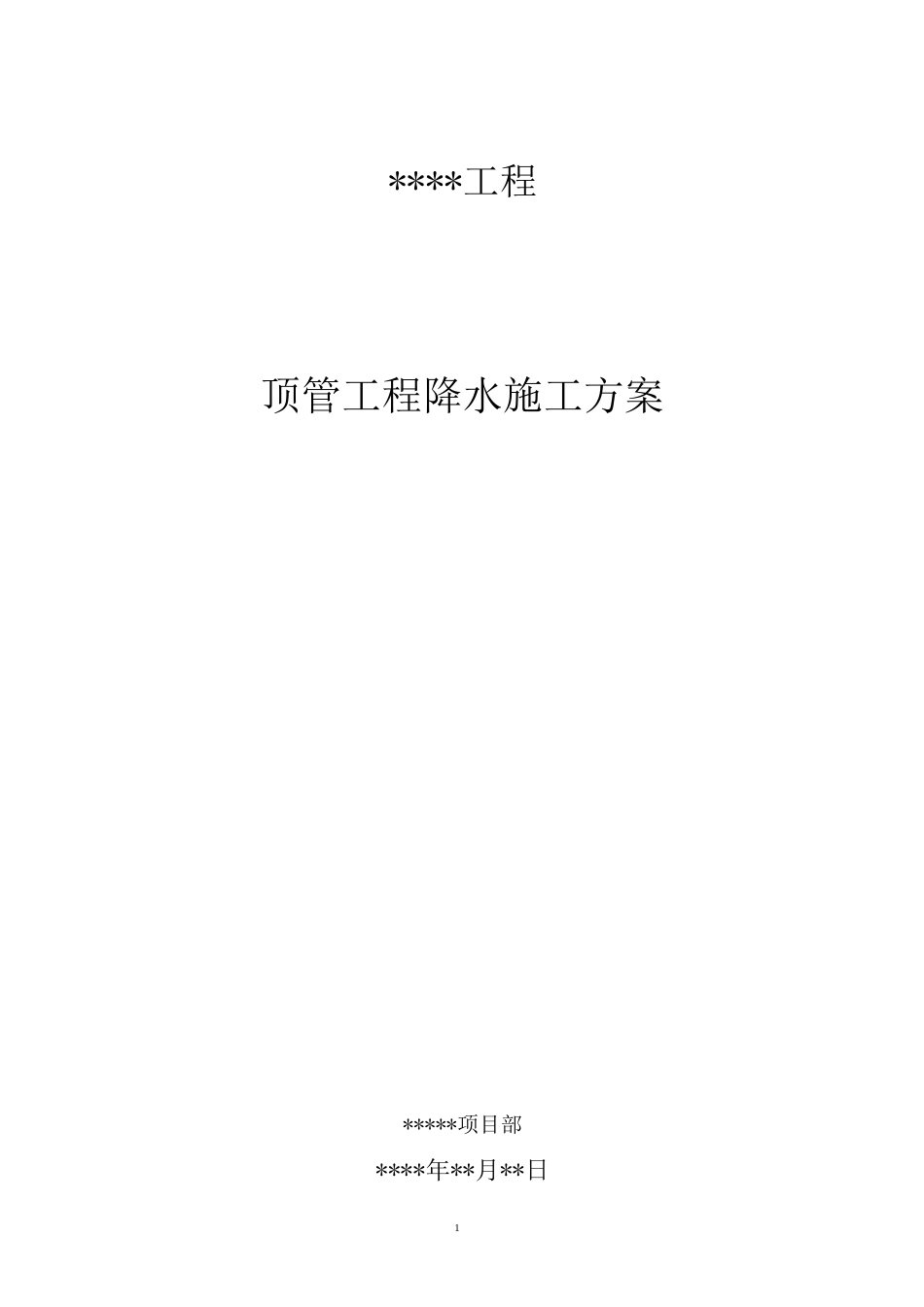

1****工程顶管工程降水施工方案*****项目部****年**月**日21 工程概况 21.1 周边环境 21.2 场地水文地质条件 22 编制依据 33 降水井设计方案 33.1 降水井井身结构 33.2 降水井平面布置 33.3 降水设备选型 44 降水施工组织 44.1 施工条件 44.2 施工准备 45 总体部署 56 主要施工方法及技术要求 86.1 施工工艺流程 86.2 施工方法及技术要求 86.3 降水运行管理 96.4 降水井监测 107 施工安全及环保措施 107.1 降水安全措施 107.2 降水环境保证措施 117.3 施工管理体系 12附：降水井平面布置图降水井井身结构图顶管工程降水施工方案31 工程概况1.1 周边环境根据***管线管理单位要求，现状**路及**管线部位不能开挖施工。因此 K0+932.167〜K0+973 段**管道采用顶管施工，顶管设顶管工作井 1 座，尺寸 10.0*7.0 米，接收井 1 座，尺寸 7.0*6.0 米，顶管工作井下挖深度 8 米左右，顶管坑均采用钢筋混凝土结构，护臂配筋结构见顶管工作井设计图纸；顶管施工完毕后，工作井兼做其他管线出入管廊的接出口节点使用，作为永久设施。1.2 场地水文地质条件根椐*****勘察研究院岩土工程勘察报告1、施工涉及的土层(1) 素填土：杂色，以粘性土为主，可见植物根系，结构松散，土质不均匀。厚度 0.5m，层底标高 445.62-447.41。(2) 黄土：褐黄色，硬塑，具湿陷性。厚度 4.5-6.0m,底层埋深5.0-6.5m,层底标高 439.65-442.46.(3) 黄土：褐黄色，可塑。厚度 7.00-9.00m,层底埋深层底标高7.00-9.00m 底层标高 437.13-440.45.(4) 古土壤:褐红色，可塑。厚度 1.10〜2.4m，层底埋深，15.1-16.7m，层底标高 430.53-431.51m.。(5)黄土：褐黄色，可塑。最大揭露厚度 9.9m。2、地下水地下水属空隙潜水类型，勘察期间属平水位期，稳定水位深度7.0〜7.9 米，水位标高 438.48〜437.38。场区地下水补给来源为大气降水，排泄方式以渗漏为主，降水时，地表水可汇入沟渠排泄。地下4水位随季节性有所变化，年变化幅度约 2 米。2 编制依据(1) 《建筑基坑支护技术规程》(JGJ120-99)(2) 《建筑地基处理技术规范》(JGJ79-2002)；(3) 《市政道路工程质量检验评定标准》CJJ1-90；(4) 有关场地平面图。3 降水设计方案依据本场地水文地质条件及基坑开挖深度，结合本公司基坑降水经验，本基坑降水采用大口径井点降水方案。3.1 降水井井身结构降水井深度：18〜20m降水井井径：① 600mm滤水管管径：① 300mm(无...
