被动防护网专项施工方案

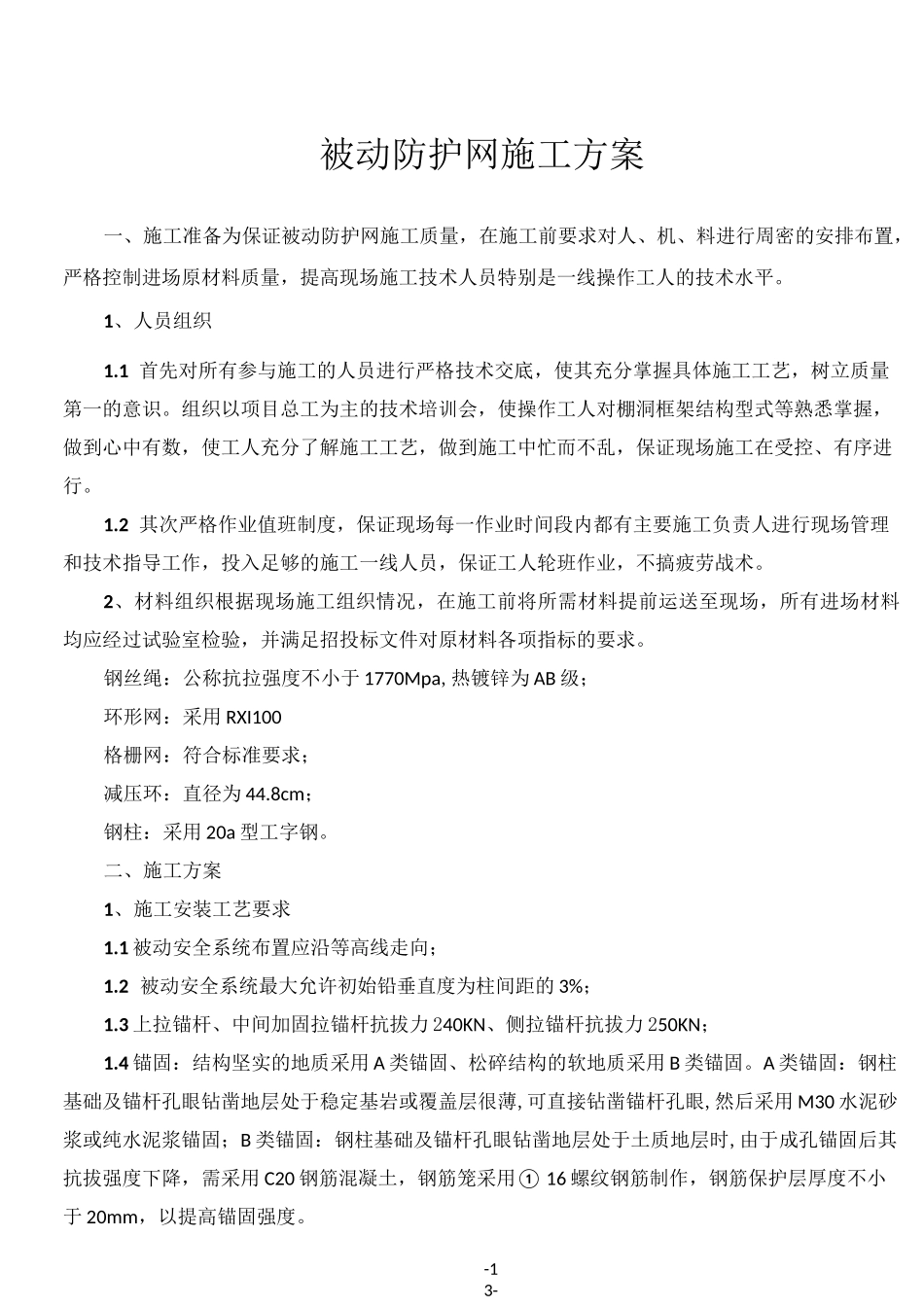

-13-被动防护网施工方案一、施工准备为保证被动防护网施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。1、人员组织1.1 首先对所有参与施工的人员进行严格技术交底，使其充分掌握具体施工工艺，树立质量第一的意识。组织以项目总工为主的技术培训会，使操作工人对棚洞框架结构型式等熟悉掌握，做到心中有数，使工人充分了解施工工艺，做到施工中忙而不乱，保证现场施工在受控、有序进行。1.2 其次严格作业值班制度，保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业，不搞疲劳战术。2、材料组织根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。钢丝绳：公称抗拉强度不小于 1770Mpa,热镀锌为 AB 级；环形网：采用 RXI100格栅网：符合标准要求；减压环：直径为 44.8cm；钢柱：采用 20a 型工字钢。二、施工方案1、施工安装工艺要求1.1 被动安全系统布置应沿等高线走向；1.2 被动安全系统最大允许初始铅垂直度为柱间距的 3%；1.3 上拉锚杆、中间加固拉锚杆抗拔力 240KN、侧拉锚杆抗拔力 250KN；1.4 锚固：结构坚实的地质采用 A 类锚固、松碎结构的软地质采用 B 类锚固。A 类锚固：钢柱基础及锚杆孔眼钻凿地层处于稳定基岩或覆盖层很薄,可直接钻凿锚杆孔眼,然后采用 M30 水泥砂浆或纯水泥浆锚固；B 类锚固：钢柱基础及锚杆孔眼钻凿地层处于土质地层时,由于成孔锚固后其抗拔强度下降，需采用 C20 钢筋混凝土，钢筋笼采用① 16 螺纹钢筋制作，钢筋保护层厚度不小于 20mm，以提高锚固强度。-13-1.5 当采用 A 类锚固时钢柱混凝土基础地脚螺栓锚杆孔径不小于① 42，基础顶面用薄层 C20细石混凝土或 M20 水泥砂浆抹平。1.6 当基础所处地层为厚度小于混凝土基础深度的覆盖层时，覆盖层部分用混凝土置换，下部直接钻凿锚杆孔，形成复合基础。1.7 钢柱基础地脚螺杆用① 28 螺纹钢筋加工制作，总长 1m，顶端丝口 M28x100，锚孔直径为① 42，拉锚绳采用① 16 双股钢丝绳，总长度 5m，锚杆孔径不小于 42mm。2、施工工序2.1 施工前按设计并结合现场地形对钢柱和锚杆基础进行测量定位，现场放线长度应比设计系统长度增加 3%〜8%，对地形起伏较大，系统布置难沿同一等高线...
