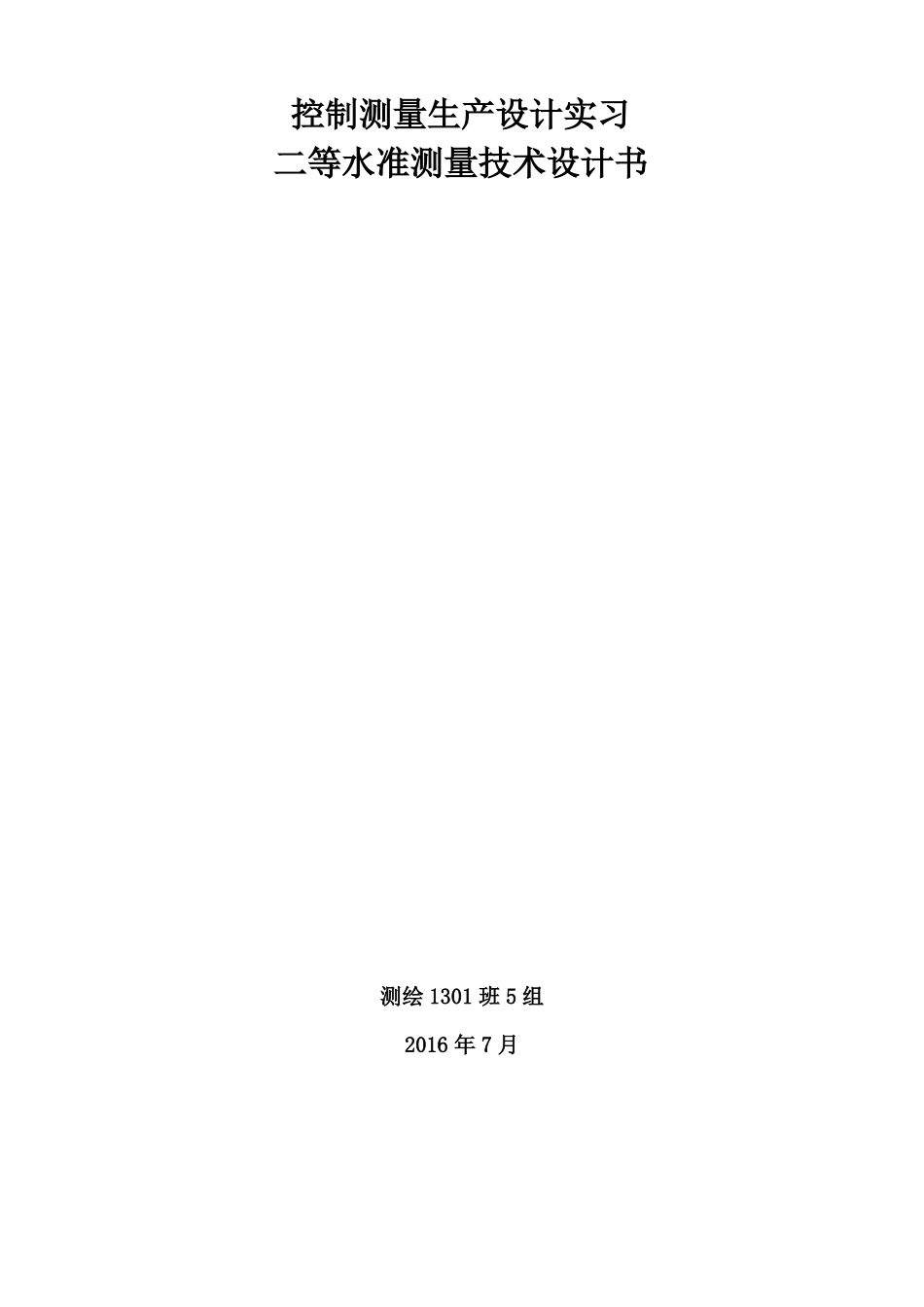

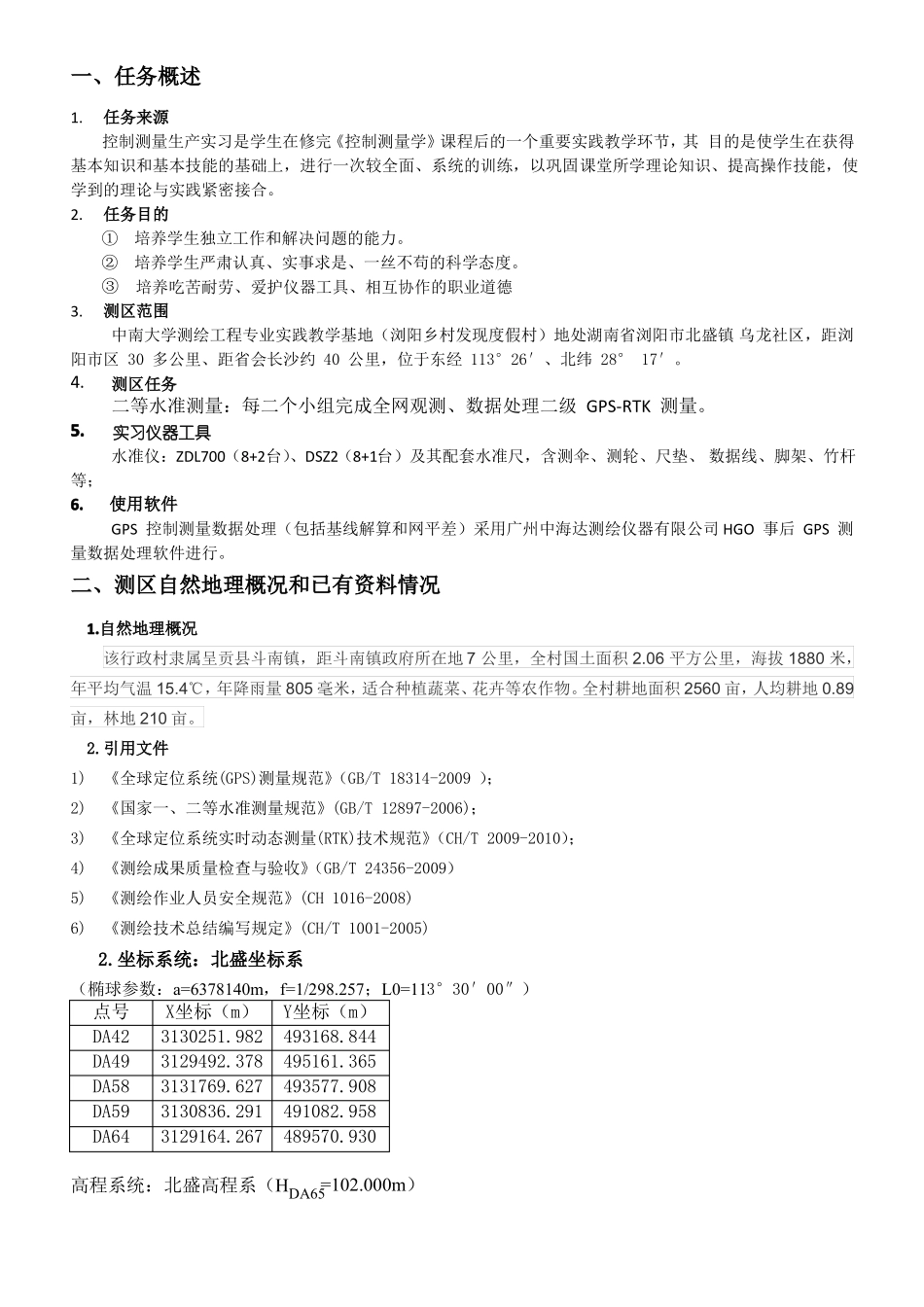

控制测量生产设计实习二等水准测量技术设计书测绘 1301 班 5 组2016 年 7 月一、任务概述1.任务来源控制测量生产实习是学生在修完《控制测量学》课程后的一个重要实践教学环节，其 目的是使学生在获得基本知识和基本技能的基础上，进行一次较全面、系统的训练，以巩固课堂所学理论知识、提高操作技能，使学到的理论与实践紧密接合。2.任务目的①培养学生独立工作和解决问题的能力。②培养学生严肃认真、实事求是、一丝不苟的科学态度。③培养吃苦耐劳、爱护仪器工具、相互协作的职业道德3.测区范围中南大学测绘工程专业实践教学基地（浏阳乡村发现度假村）地处湖南省浏阳市北盛镇 乌龙社区，距浏阳市区 30 多公里、距省会长沙约 40 公里，位于东经 113°26′、北纬 28° 17′。4.测区任务二等水准测量：每二个小组完成全网观测、数据处理二级 GPS-RTK 测量。5.实习仪器工具水准仪：ZDL700（8+2台）、DSZ2（8+1台）及其配套水准尺，含测伞、测轮、尺垫、 数据线、脚架、竹杆等；6.使用软件GPS 控制测量数据处理（包括基线解算和网平差）采用广州中海达测绘仪器有限公司 HGO 事后 GPS 测量数据处理软件进行。二、测区自然地理概况和已有资料情况1.自然地理概况该行政村隶属呈贡县斗南镇，距斗南镇政府所在地 7 公里，全村国土面积 2.06 平方公里，海拔 1880 米，年平均气温 15.4℃，年降雨量 805 毫米，适合种植蔬菜、花卉等农作物。全村耕地面积 2560 亩，人均耕地 0.89亩，林地 210 亩。 2.引用文件1)《全球定位系统(GPS)测量规范》（GB/T 18314-2009 ）；2)《国家一、二等水准测量规范》(GB/T 12897-2006)；3)《全球定位系统实时动态测量(RTK)技术规范》（CH/T 2009-2010）；4)《测绘成果质量检查与验收》（GB/T 24356-2009）5)《测绘作业人员安全规范》(CH 1016-2008)6)《测绘技术总结编写规定》(CH/T 1001-2005) 2.坐标系统：北盛坐标系（椭球参数：a=6378140m，f=1/298.257；L0=113°30′00″）点号DA42DA49DA58DA59DA64X坐标（m）3130251.9823129492.3783131769.6273130836.2913129164.267Y坐标（m）493168.844495161.365493577.908491082.958489570.930高程系统：北盛高程系（HDA65=102.000m）GPS-E 级网点略图三.精度要求1.测量精度指标：每千米水准测量的偶然中误差 M△≤0 .1mm每千米水准测量的全中误差Mω ≤0 .2mm。2.测站技术要求：等级仪器视 线 长视线高度度（m） （m）二等...
