交联聚乙烯绝缘电缆技术参数

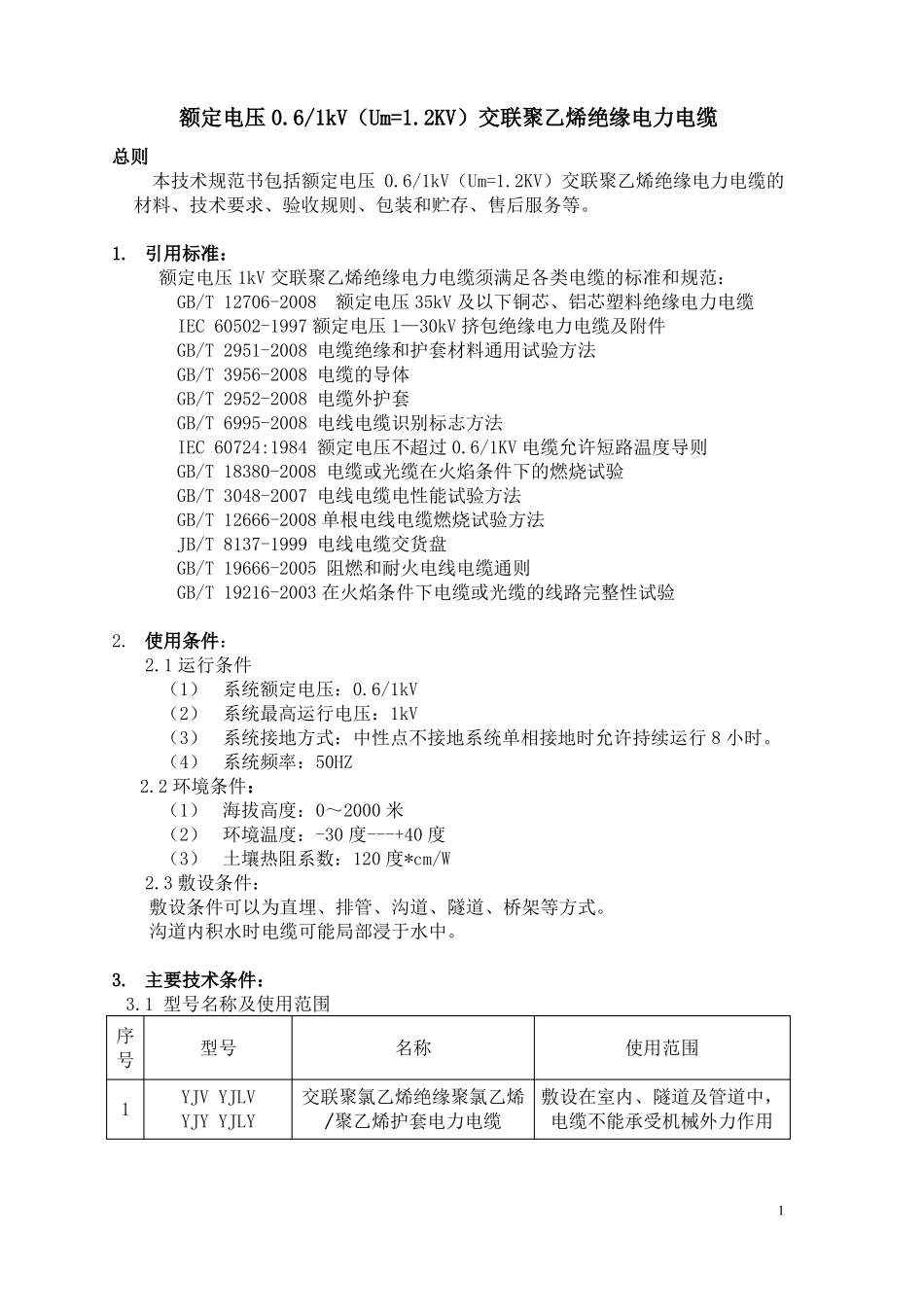

交联聚乙烯绝缘电缆技术参数_第1页
1/9

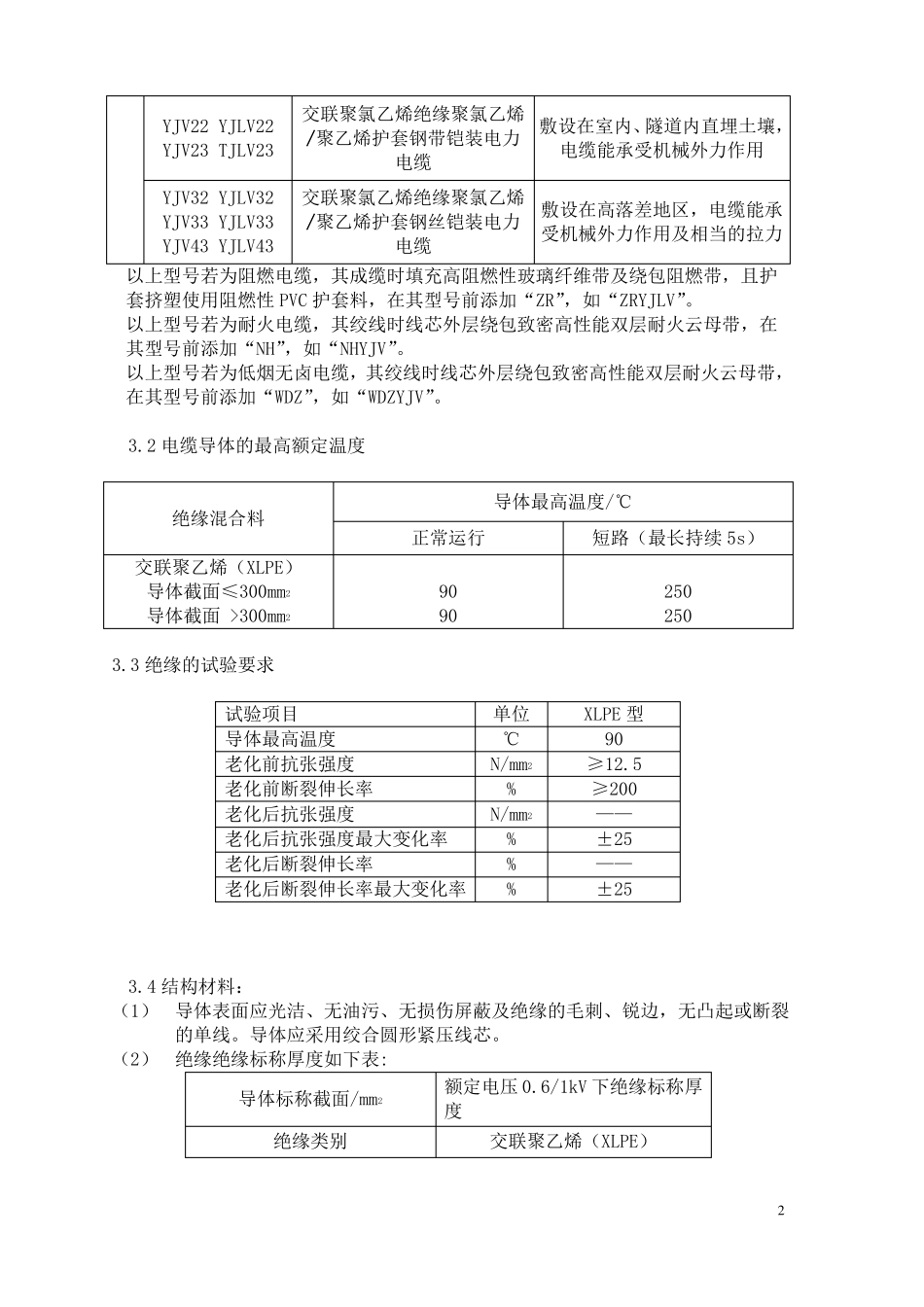

交联聚乙烯绝缘电缆技术参数_第2页
2/9

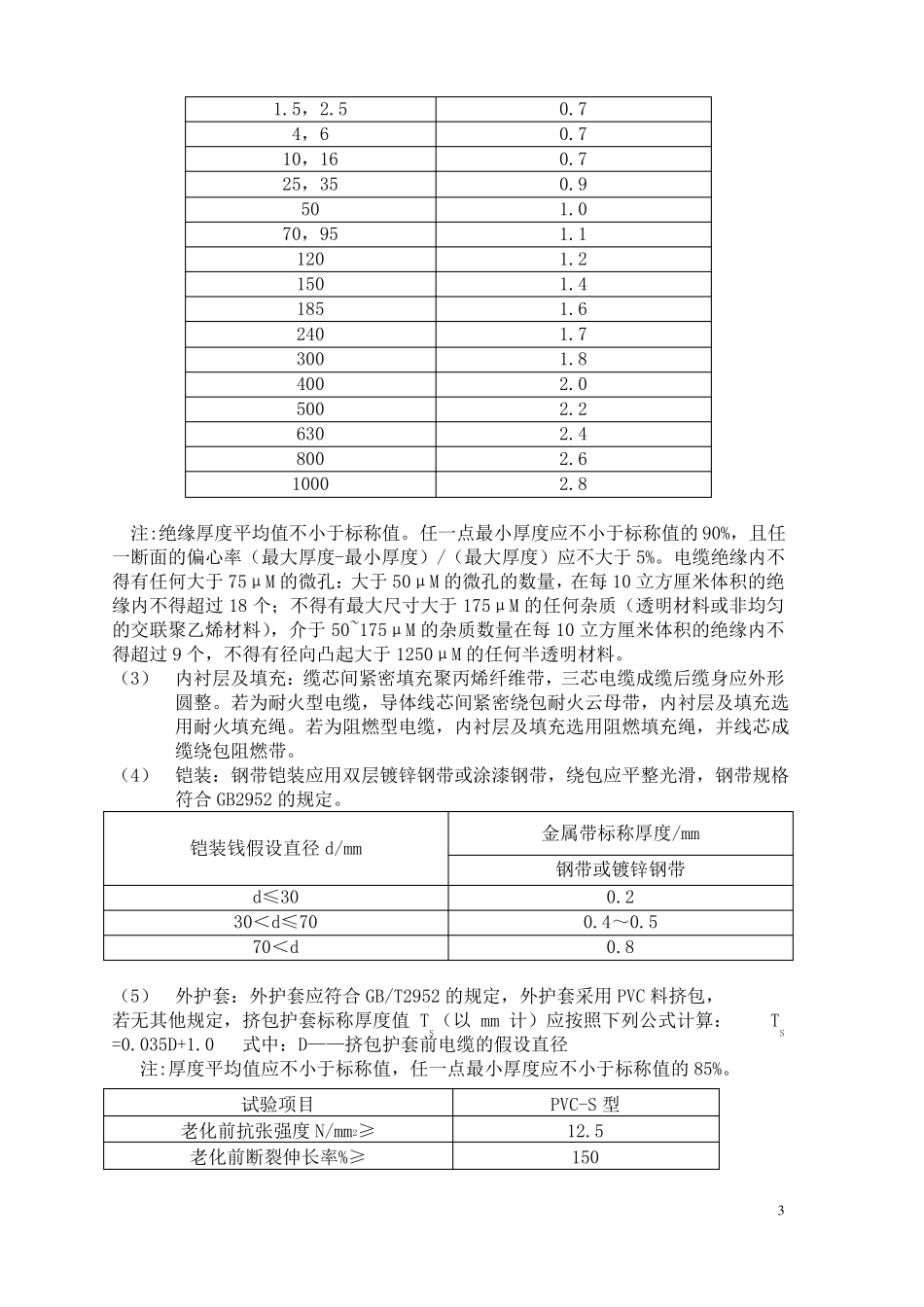

交联聚乙烯绝缘电缆技术参数_第3页
3/9
额定电压 0.6/1kV(Um=1.2KV)交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压 0.6/1kV(Um=1.2KV)交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。1. 引用标准:额定电压 1kV 交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范:GB/T 12706-2008额定电压 35kV 及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997 额定电压 1—30kV 挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过 0.6/1KV 电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008 单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003 在火焰条件下电缆或光缆的线路完整性试验2. 使用条件:2.1 运行条件(1)系统额定电压:0.6/1kV(2)系统最高运行电压:1kV(3)系统接地方式:中性点不接地系统单相接地时允许持续运行 8 小时。(4)系统频率:50HZ 2.2 环境条件:(1)海拔高度:0~2000 米(2)环境温度:-30 度---+40 度(3)土壤热阻系数:120 度*cm/W2.3 敷设条件:敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。沟道内积水时电缆可能局部浸于水中。3. 主要技术条件:3.1 型号名称及使用范围序号1型号YJV YJLVYJY YJLY名称使用范围交联聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,/聚乙烯护套电力电缆电缆不能承受机械外力作用1交联聚氯乙烯绝缘聚氯乙烯YJV22 YJLV22敷设在室内、隧道内直埋土壤,/聚乙烯护套钢带铠装电力YJV23 TJLV23电缆能承受机械外力作用电缆YJV32 YJLV32交联聚氯乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承YJV33 YJLV33/聚乙烯护套钢丝铠装电力受机械外力作用及相当的拉力YJV43 YJLV43电缆以上型号若为阻燃电缆,其成缆时填充高阻燃性玻璃纤维带及绕包阻燃带,且护套挤塑使用阻燃性 PVC 护套料,在其型号前添加“ZR”,如“ZRYJLV”。以上型号若为耐火电缆,其绞线时线芯外层绕包致密高性能双层耐火云母带,在其型号前添加“NH”,如“NHYJV”。以上型号若为低烟无卤电缆,其绞线时线芯外层绕包致密高性能双层耐火云母带,在其型号前添加“WDZ”,如“WDZYJV”。3...
