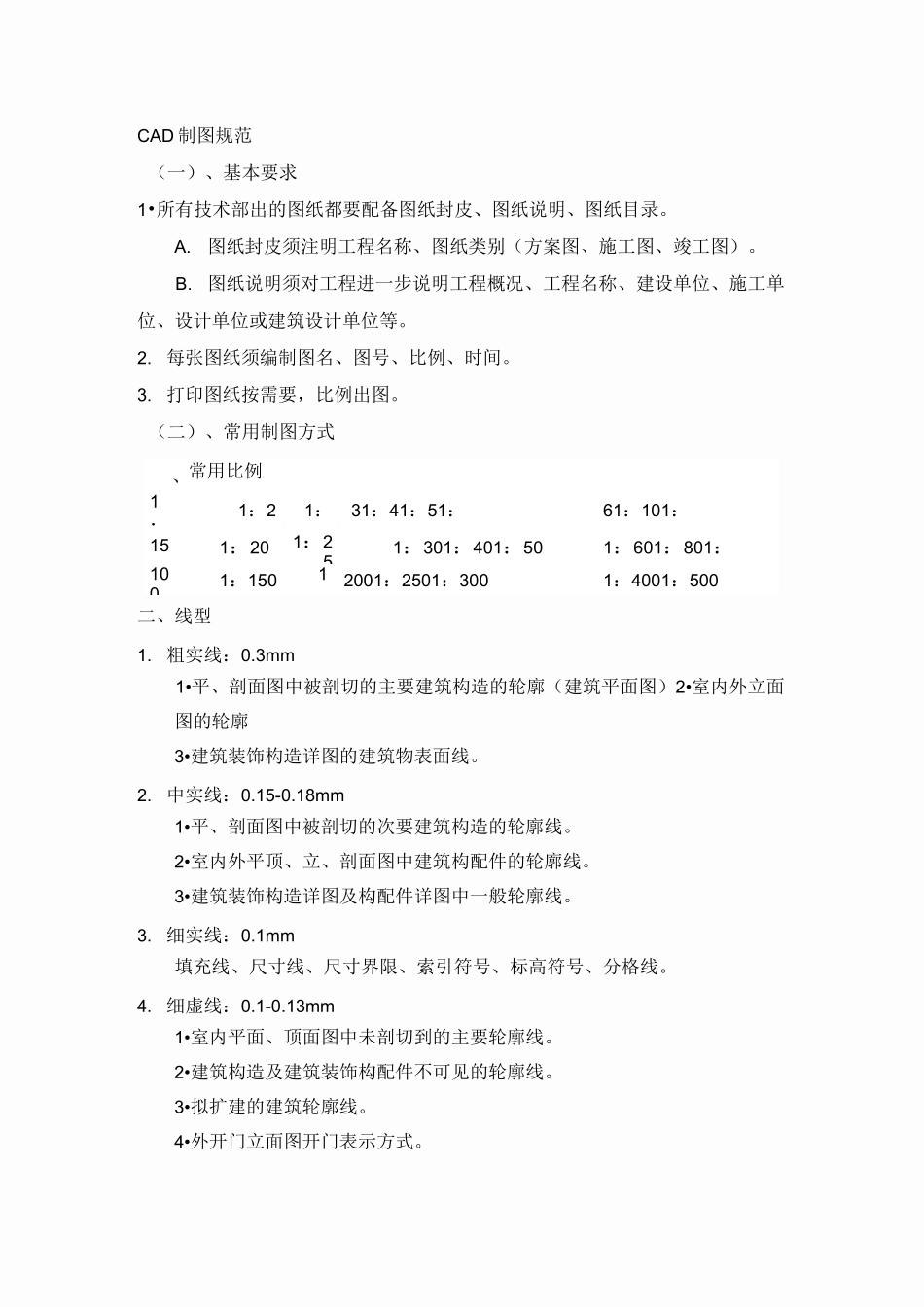

CAD制图规范出图_第1页
1/9

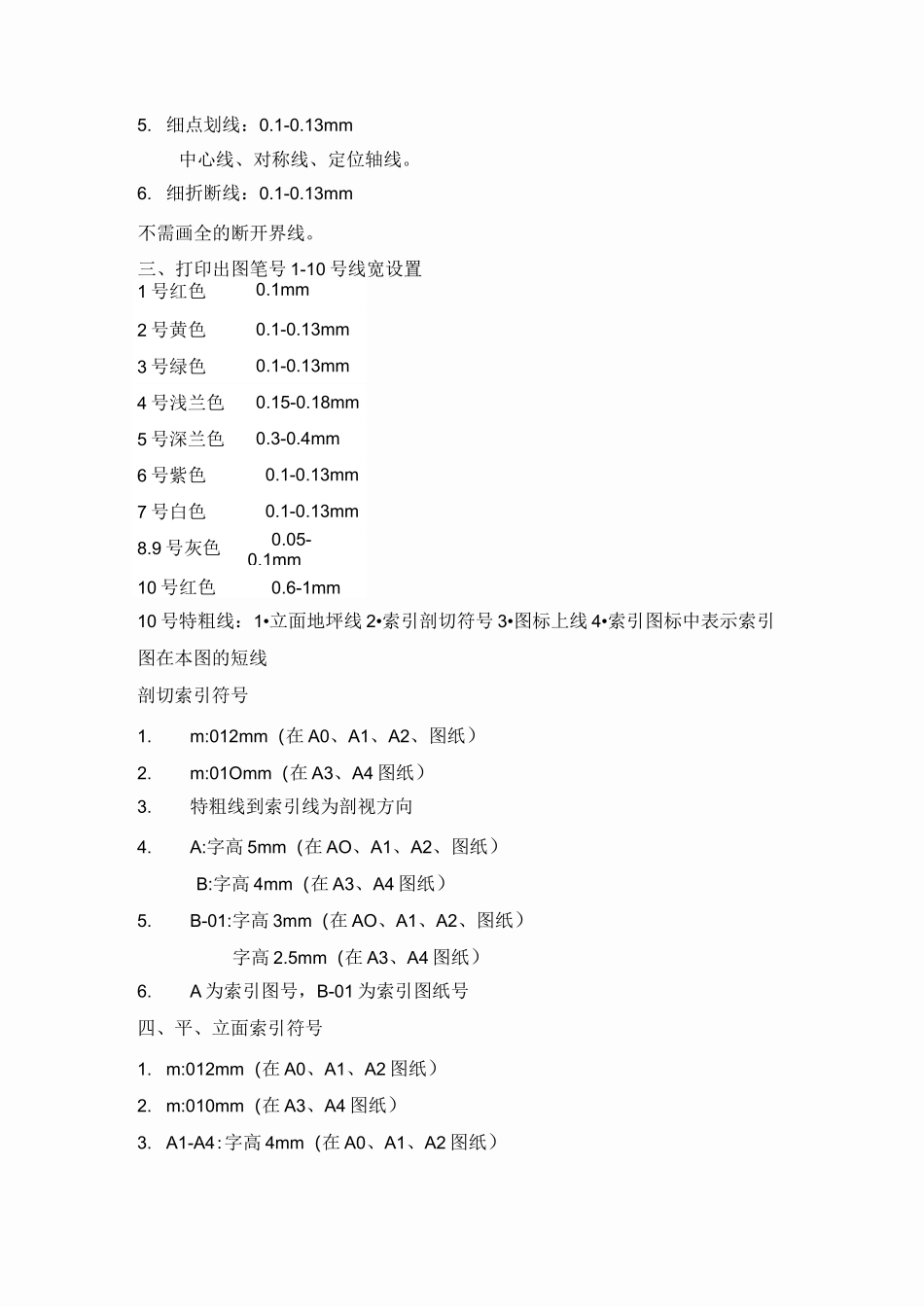

CAD制图规范出图_第2页
2/9

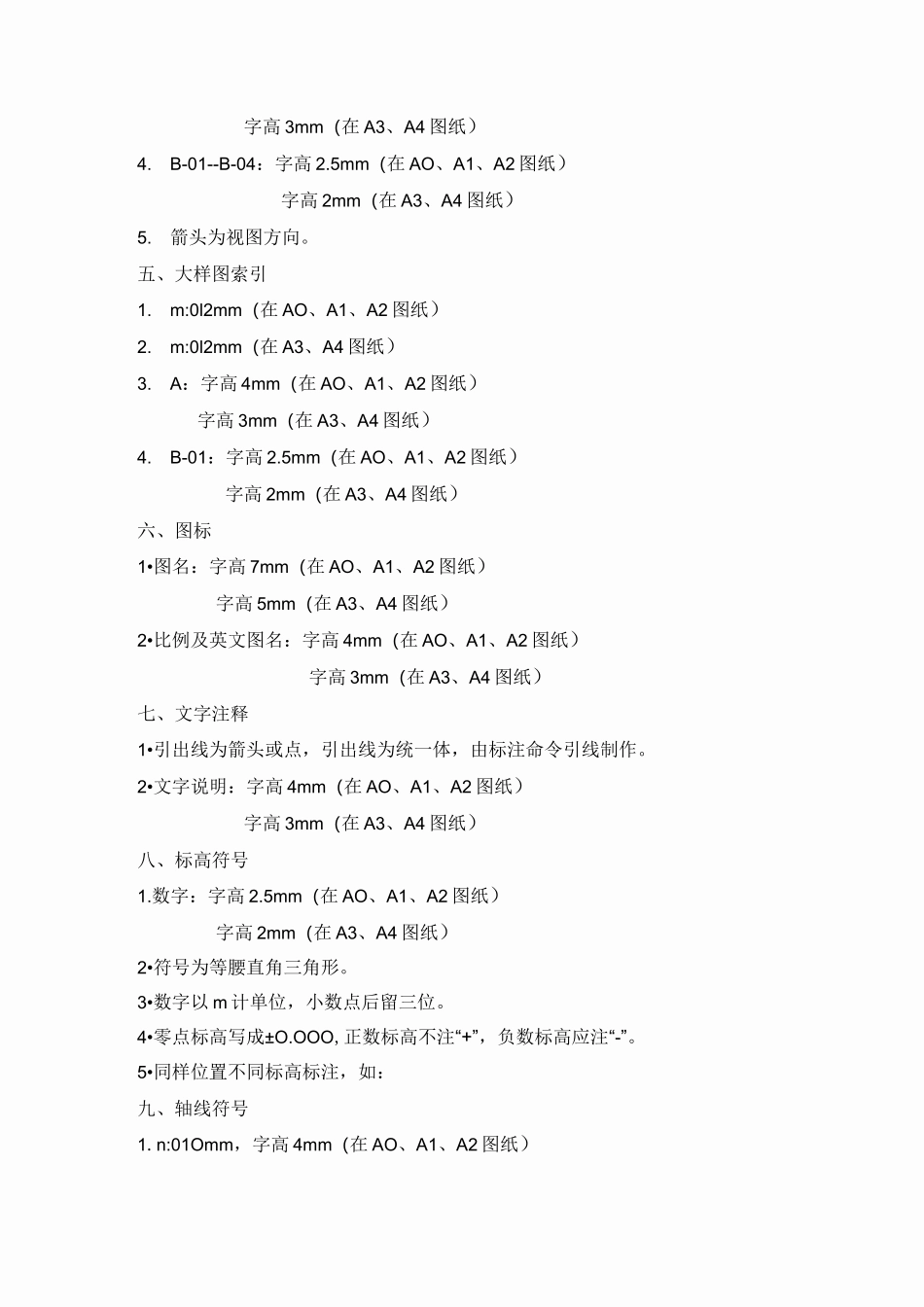

CAD制图规范出图_第3页
3/9
CAD 制图规范(一)、基本要求1•所有技术部出的图纸都要配备图纸封皮、图纸说明、图纸目录。A.图纸封皮须注明工程名称、图纸类别(方案图、施工图、竣工图)。B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。2. 每张图纸须编制图名、图号、比例、时间。3. 打印图纸按需要,比例出图。(二)、常用制图方式、常用比例1:1:21:31:41:51:61:101:151:201:251:301:401:501:601:801:1001:1501:2001:2501:3001:4001:500二、线型1. 粗实线:0.3mm1•平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2•室内外立面图的轮廓3•建筑装饰构造详图的建筑物表面线。2. 中实线:0.15-0.18mm1•平、剖面图中被剖切的次要建筑构造的轮廓线。2•室内外平顶、立、剖面图中建筑构配件的轮廓线。3•建筑装饰构造详图及构配件详图中一般轮廓线。3. 细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。4. 细虚线:0.1-0.13mm1•室内平面、顶面图中未剖切到的主要轮廓线。2•建筑构造及建筑装饰构配件不可见的轮廓线。3•拟扩建的建筑轮廓线。4•外开门立面图开门表示方式。5. 细点划线:0.1-0.13mm中心线、对称线、定位轴线。6. 细折断线:0.1-0.13mm不需画全的断开界线。三、打印出图笔号 1-10 号线宽设置1 号红色0.1mm2 号黄色0.1-0.13mm3 号绿色0.1-0.13mm4 号浅兰色0.15-0.18mm5 号深兰色0.3-0.4mm6 号紫色0.1-0.13mm7 号白色0.1-0.13mm8.9 号灰色0.05-0.1mm10 号红色0.6-1mm10 号特粗线:1•立面地坪线 2•索引剖切符号 3•图标上线 4•索引图标中表示索引图在本图的短线剖切索引符号1.m:012mm(在 A0、A1、A2、图纸)2.m:01Omm(在 A3、A4 图纸)3.特粗线到索引线为剖视方向4.A:字高 5mm(在 AO、A1、A2、图纸)B:字高 4mm(在 A3、A4 图纸)5.B-01:字高 3mm(在 AO、A1、A2、图纸)字高 2.5mm(在 A3、A4 图纸)6.A 为索引图号,B-01 为索引图纸号四、平、立面索引符号1.m:012mm(在 A0、A1、A2 图纸)2.m:010mm(在 A3、A4 图纸)3.A1-A4:字高 4mm(在 A0、A1、A2 图纸)字高 3mm(在 A3、A4 图纸)4.B-01--B-04:字高 2.5mm(在 AO、A1、A2 图纸)字高 2mm(在 A3、A4 图纸)5.箭头为视图方向。五、大样图索引1.m:0l2mm(在 AO、A1、A2 图纸)2.m:0l2mm(在 A3、A4 图纸)3.A:字高 4mm(在 AO、...
