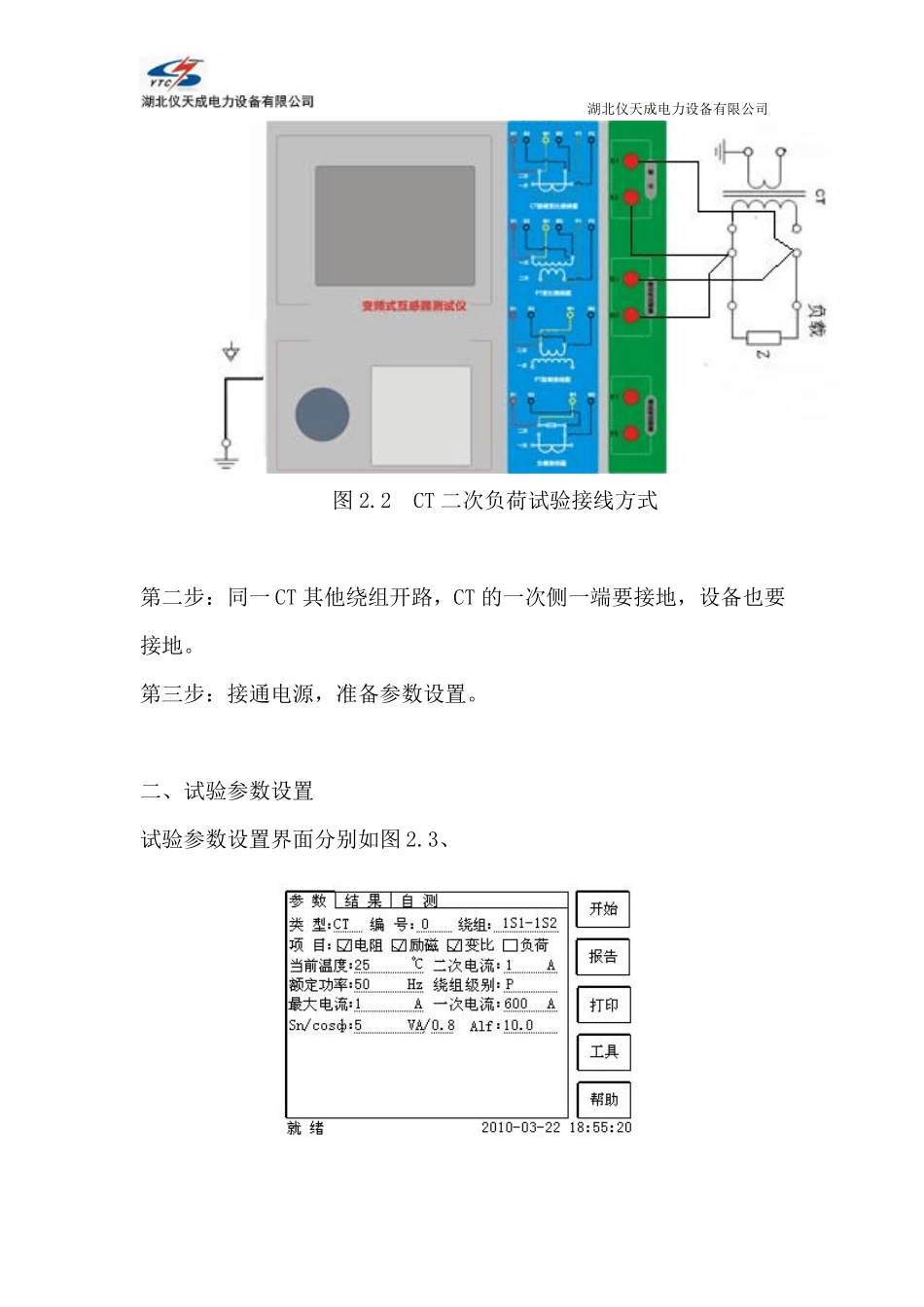

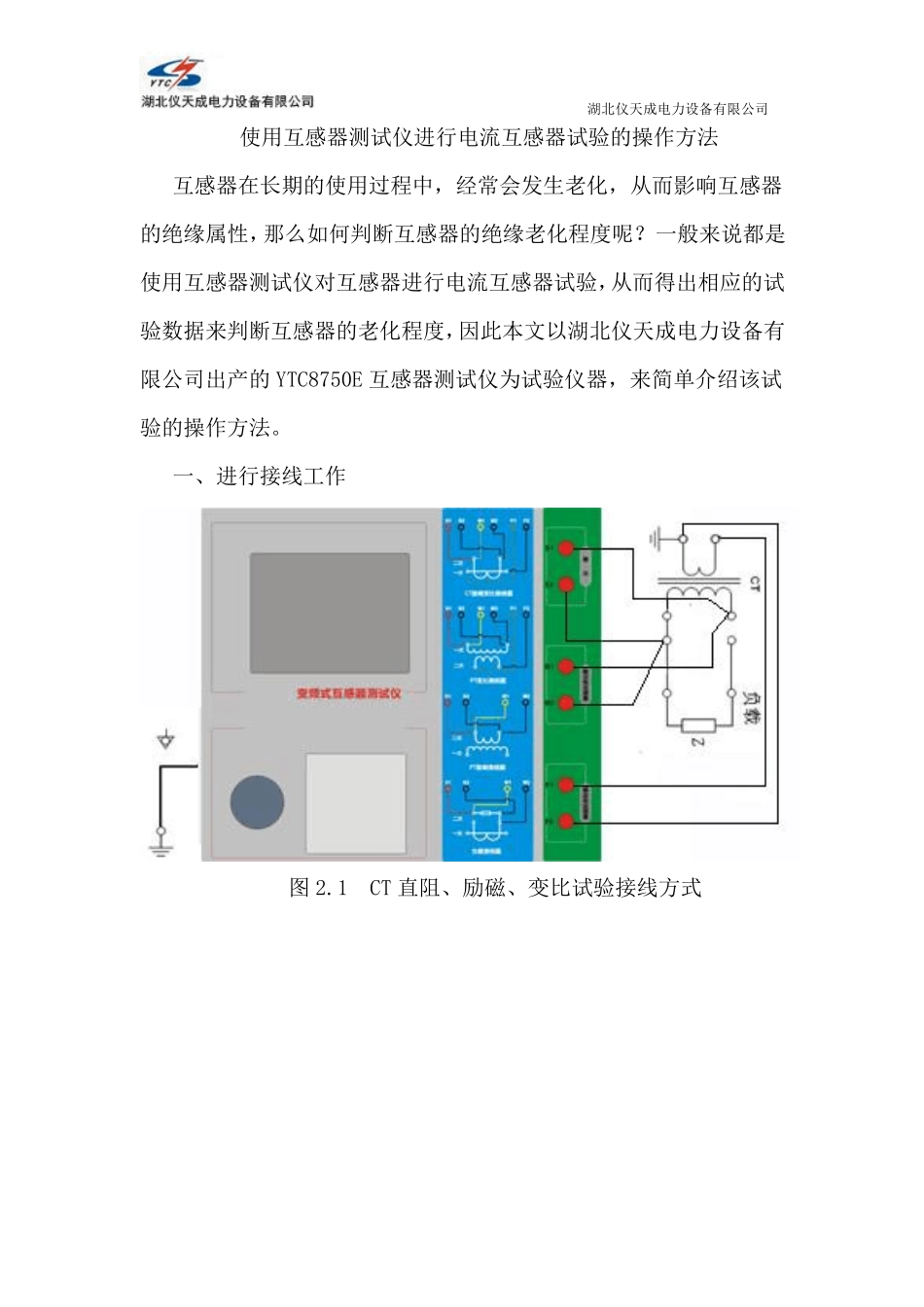

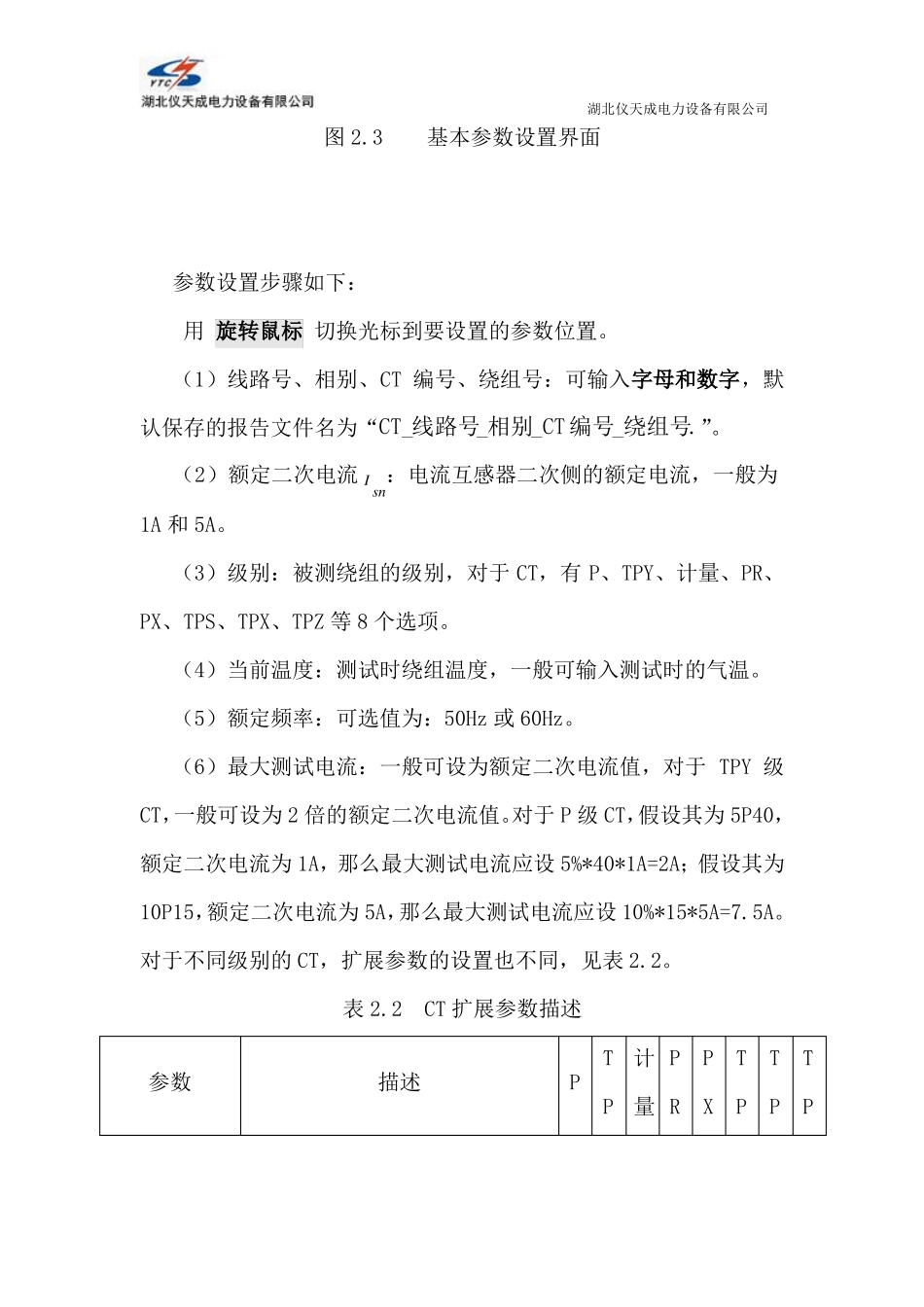

湖北仪天成电力设备有限公司使用互感器测试仪进行电流互感器试验的操作方法互感器在长期的使用过程中，经常会发生老化，从而影响互感器的绝缘属性，那么如何判断互感器的绝缘老化程度呢？一般来说都是使用互感器测试仪对互感器进行电流互感器试验，从而得出相应的试验数据来判断互感器的老化程度，因此本文以湖北仪天成电力设备有限公司出产的 YTC8750E 互感器测试仪为试验仪器，来简单介绍该试验的操作方法。一、进行接线工作图 2.1 CT 直阻、励磁、变比试验接线方式湖北仪天成电力设备有限公司图 2.2 CT 二次负荷试验接线方式第二步：同一 CT 其他绕组开路，CT 的一次侧一端要接地，设备也要接地。第三步：接通电源，准备参数设置。二、试验参数设置试验参数设置界面分别如图 2.3、湖北仪天成电力设备有限公司图 2.3基本参数设置界面参数设置步骤如下：用 旋转鼠标 切换光标到要设置的参数位置。（1）线路号、相别、CT 编号、绕组号：可输入字母和数字，默认保存的报告文件名为“CT_线路号_相别_CT 编号_绕组号.”。（2）额定二次电流 I sn：电流互感器二次侧的额定电流，一般为1A 和 5A。（3）级别：被测绕组的级别，对于 CT，有 P、TPY、计量、PR、PX、TPS、TPX、TPZ 等 8 个选项。（4）当前温度：测试时绕组温度，一般可输入测试时的气温。（5）额定频率：可选值为：50Hz 或 60Hz。（6）最大测试电流：一般可设为额定二次电流值，对于 TPY 级CT，一般可设为 2 倍的额定二次电流值。对于 P 级 CT，假设其为 5P40，额定二次电流为 1A，那么最大测试电流应设 5%*40*1A=2A；假设其为10P15，额定二次电流为 5A，那么最大测试电流应设 10%*15*5A=7.5A。对于不同级别的 CT，扩展参数的设置也不同，见表 2.2。表 2.2 CT 扩展参数描述T计 P参数描述PP量 RXPPPPTTT湖北仪天成电力设备有限公司Y额 定 一 次 电用于计算准确的实际电流比流SXZ√ √ √ √ √ √ √ √额定负荷，铭牌上的额定负荷，功率因数为 √ √ √ √ √ √ √ √功率因数0.8 或 1√ √ √ √ √ √ √ √额 定 准 确 限 铭牌上的规定，默认：10。用于值系数K alf计算极限电动势及其对应的复√合误差额 定 对 称 短 铭牌上的规定，默认：10。用于路 电 流 系 数 计算极限电动势及其对应的峰Kssc√√ √ √瞬误差√√ √额 定 暂 态 面 铭牌上的规定，默认：20积系数 Ktd一 次 ...
