光电缆接续及测试技术交底书

光电缆接续及测试技术交底书_第1页
1/11

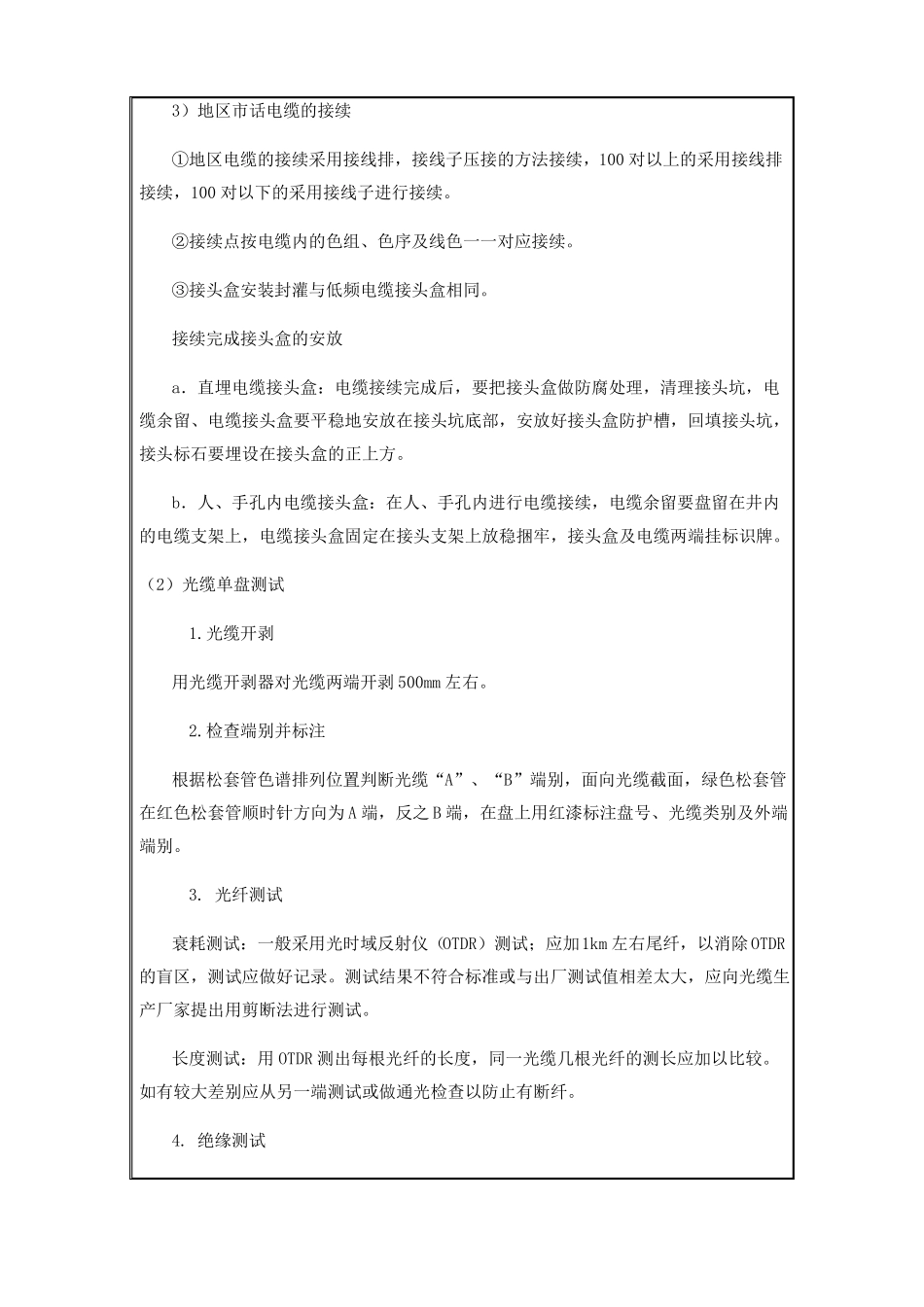

光电缆接续及测试技术交底书_第2页
2/11

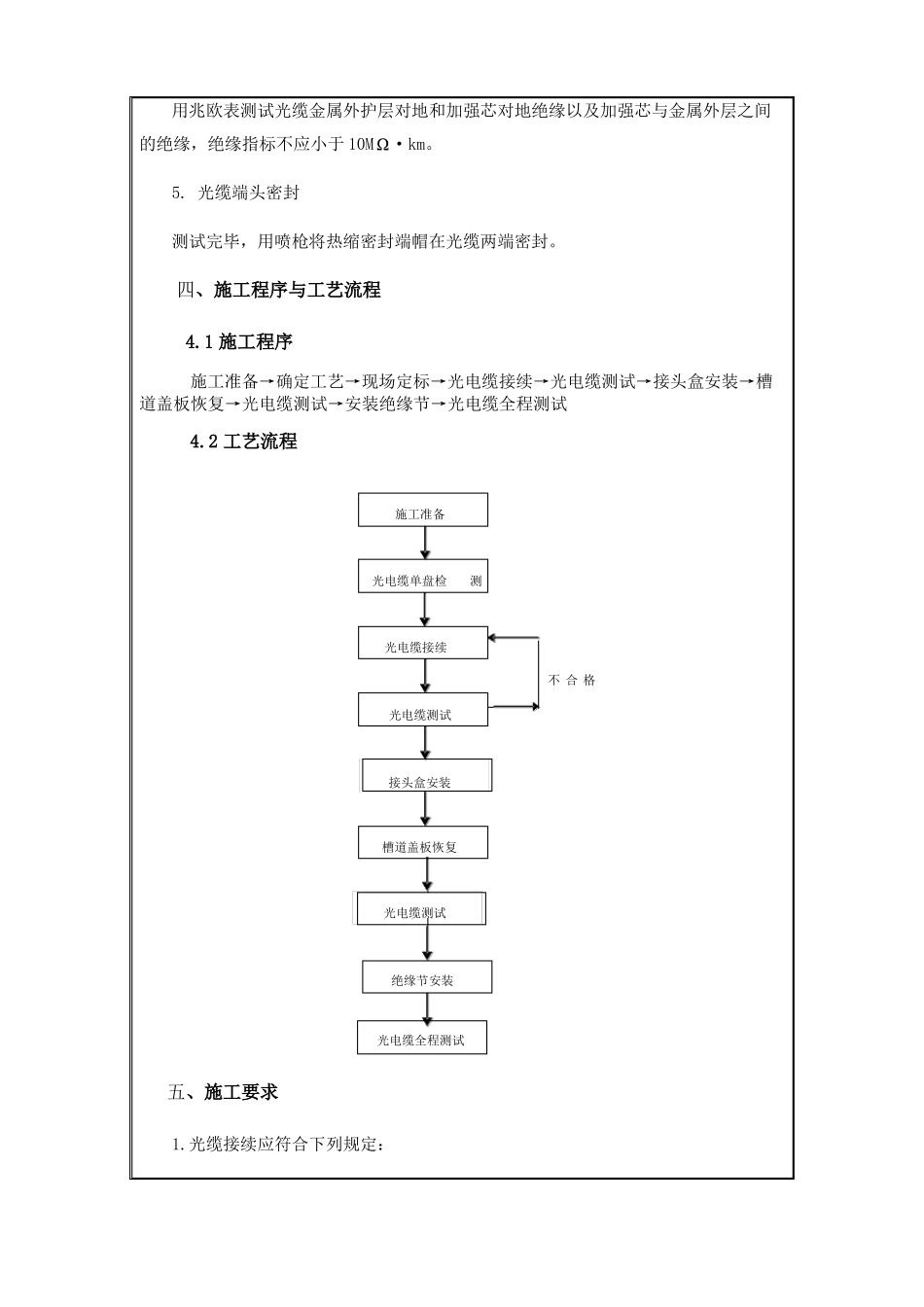

光电缆接续及测试技术交底书_第3页
3/11
表格编号光电缆接续及测试技术交底书1310项目名称交底编号工程名称设计文件图号工程部位交底日期一、说明1.交底范围:光电缆接续及测试2 适用于通信光电缆接续及测试施工第 1页共 11页光电缆接续及测试技术交底内容二、施工准备1.应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。三、技术要求1)光缆接续1)光缆接续前应确认光缆端别是否正确,对光缆进行单条电气指标测试,确认光缆对地绝缘良好,芯线无受损情况。2)依据光缆接续作业指导书按规定的尺寸进行光缆开剥,开剥后光缆接头的芯线不得散开。固定好接头盒固定支架。(2)电缆接续1)电缆接续前应确认电缆端别是否正确,电缆如为充气电缆,电缆单条稳气良好。对电缆进行单条电气指标测试,确认电缆内无断线、混线、及接地故障,绝缘良好。2)依据电缆型号、接头盒型号,按规定的尺寸进行电缆开剥,开剥后电缆接头的芯线不得散开。固定好接头盒规定支架。3)地区市话电缆的接续①地区电缆的接续采用接线排,接线子压接的方法接续,100 对以上的采用接线排接续,100 对以下的采用接线子进行接续。②接续点按电缆内的色组、色序及线色一一对应接续。③接头盒安装封灌与低频电缆接头盒相同。接续完成接头盒的安放a.直埋电缆接头盒:电缆接续完成后,要把接头盒做防腐处理,清理接头坑,电缆余留、电缆接头盒要平稳地安放在接头坑底部,安放好接头盒防护槽,回填接头坑,接头标石要埋设在接头盒的正上方。b.人、手孔内电缆接头盒:在人、手孔内进行电缆接续,电缆余留要盘留在井内的电缆支架上,电缆接头盒固定在接头支架上放稳捆牢,接头盒及电缆两端挂标识牌。(2)光缆单盘测试 1.光缆开剥用光缆开剥器对光缆两端开剥 500mm 左右。 2.检查端别并标注根据松套管色谱排列位置判断光缆“A”、“B”端别,面向光缆截面,绿色松套管在红色松套管顺时针方向为 A 端,反之 B 端,在盘上用红漆标注盘号、光缆类别及外端端别。 3. 光纤测试衰耗测试:一般采用光时域反射仪(OTDR)测试;应加1km 左右尾纤,以消除 OTDR的盲区,测试应做好记录。测试结果不符合标准或与出厂测试值相差太大,应向光缆生产厂家提出用剪断法进行测试。长度测试:用 OTDR 测出每根光纤的长度,同一光缆几根光纤的...
