电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

全图解竖井电缆桥架穿楼板防火封堵

全图解竖井电缆桥架穿楼板防火封堵_第1页
1/20
全图解竖井电缆桥架穿楼板防火封堵_第2页
2/20
全图解竖井电缆桥架穿楼板防火封堵_第3页
3/20

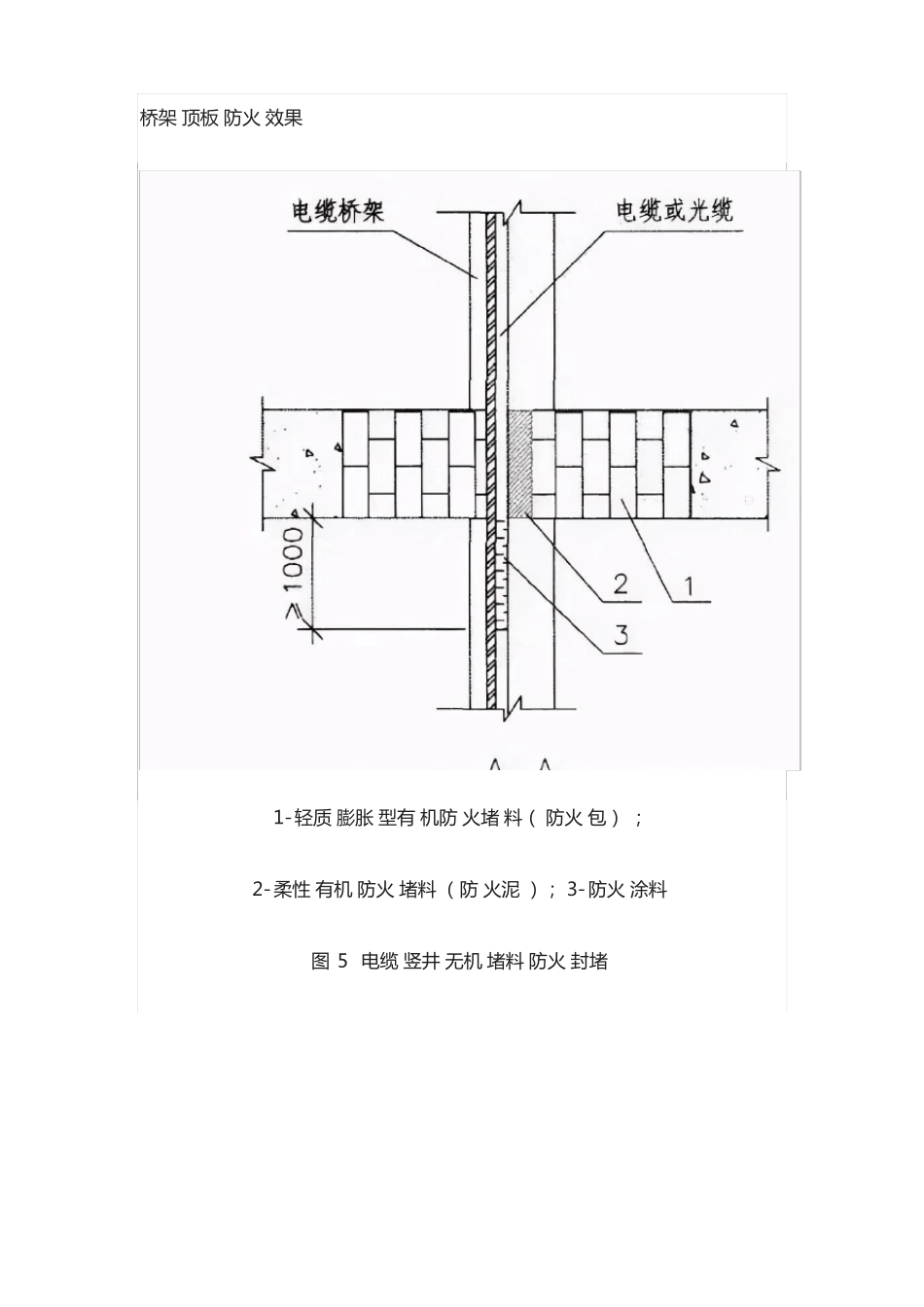

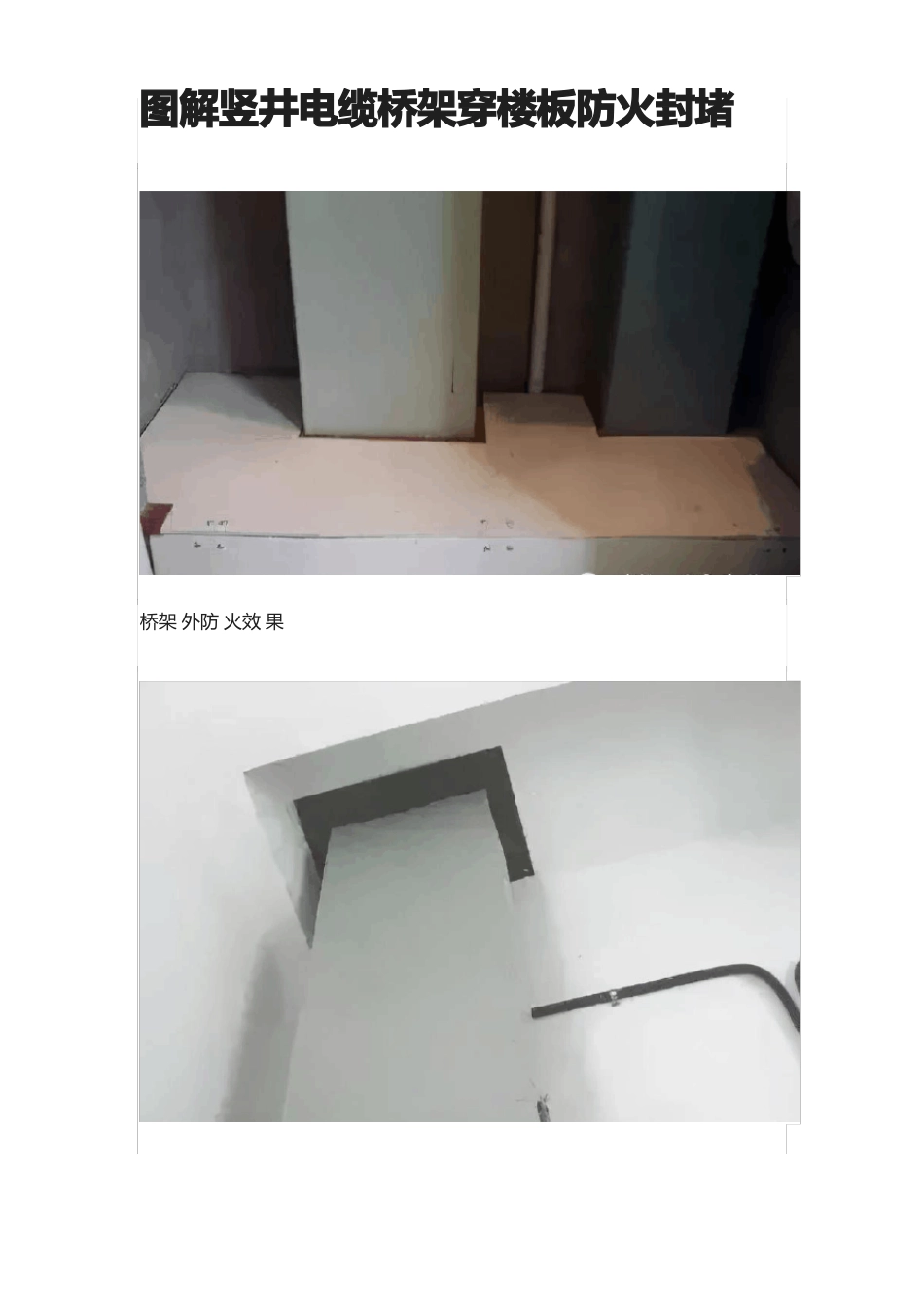

图解竖井电缆桥架穿楼板防火封堵桥架 外防 火效 果桥架 顶板 防火 效果1-轻质 膨胀 型有 机防 火堵 料( 防火 包) ;2-柔性 有机 防火 堵料 (防 火泥 ); 3-防火 涂料图 5 电缆 竖井 无机 堵料 防火 封堵图 6 防火 板材 料的 耐火 等级 应达 到一 级图 7 桥架 内部 防火 效果 (1)图 8 桥架 内部 防火 效果 (2)基 本 要 求••本办 法仅 电缆 桥架 穿楼板 的防 火封 堵做 法推荐 。其他部位孔洞 宜设置防火封堵有: 电缆由室外进入室内 入口处;电缆进出竖 井的出入口处;电缆 引至电气柜、盘或控 制屏、台的开孔部位;电 缆穿隔墙、楼板的孔 洞处;主控制室或配 电室与电缆夹层之间;跨 越防火分区以及竖井 跨越楼层的电线管两 端管口处;其他需 要设 置的 地方 。•电缆及绝缘电 线穿钢管布线时,应 在楼层间预埋钢管, 布线后应在两 端钢 管管 口空 隙用防 火堵 料隔 离。•耐火 隔板 采用 矿棉 半硬板 (Ef-85型耐 火隔板 )或 6mm 及以 上钢板 。•上下防火板夹 层空间内可用岩棉或 阻火包填塞,防火板 间隙用防火泥 封堵 。•桥架 孔洞 边设 置 1.5mm厚钢 板做 方形 套管 ,套 管高 度为 高出地面 3cm ,或设 置一 圈 3cm高 2cm 厚的素 混凝 土阻 水圈 。•桥架 内部 也应 用防 火材料 上下 层隔 离。电缆穿 套管 过防 火封 堵层,套管端口用 防火泥填塞。桥架内 部可设支架上布防火 板或将下层防火板 加工 成图 (15)形 状, 内塞 防火 包如图 (7)。••母线 穿楼 板防 火封 堵做法 可参 照桥 架防 火封堵 工艺 。桥架 盖板 要求 穿楼 板处应 断开 。专 用 防 火 封 堵 材 料>>>> 防火包 /阻火 包性 能指 标•外观、松散密 度、耐水性、耐油性 、抗压强度、抗跌落 性、耐火性能 ;•包 体 完 整 无 破 损0.6 ×103kg/m3封堵 材料 耐火 极限≥ 180min>>>> 防火泥 性能 指标外观密度耐水性耐油性腐蚀性耐火性能塑性固体,具有一定柔韧性≦2.0×103kg/m3≧3d,无溶胀3d R≥0.05Mpa一 级 防 火≥≧3d,无溶胀≧7d一级防火封堵材料耐火极限≧180min>>>>防火材 料耐 火等级 为三 级一级≥ 180min >二级≥ 120min >三 级≥ 90min图 9 阻火 包图 10 防火泥施 工 方 法>>>> 阻火包电缆 竖井 ,用 阻火...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

全图解竖井电缆桥架穿楼板防火封堵

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
