焊接基本知识学习材料(收藏板)

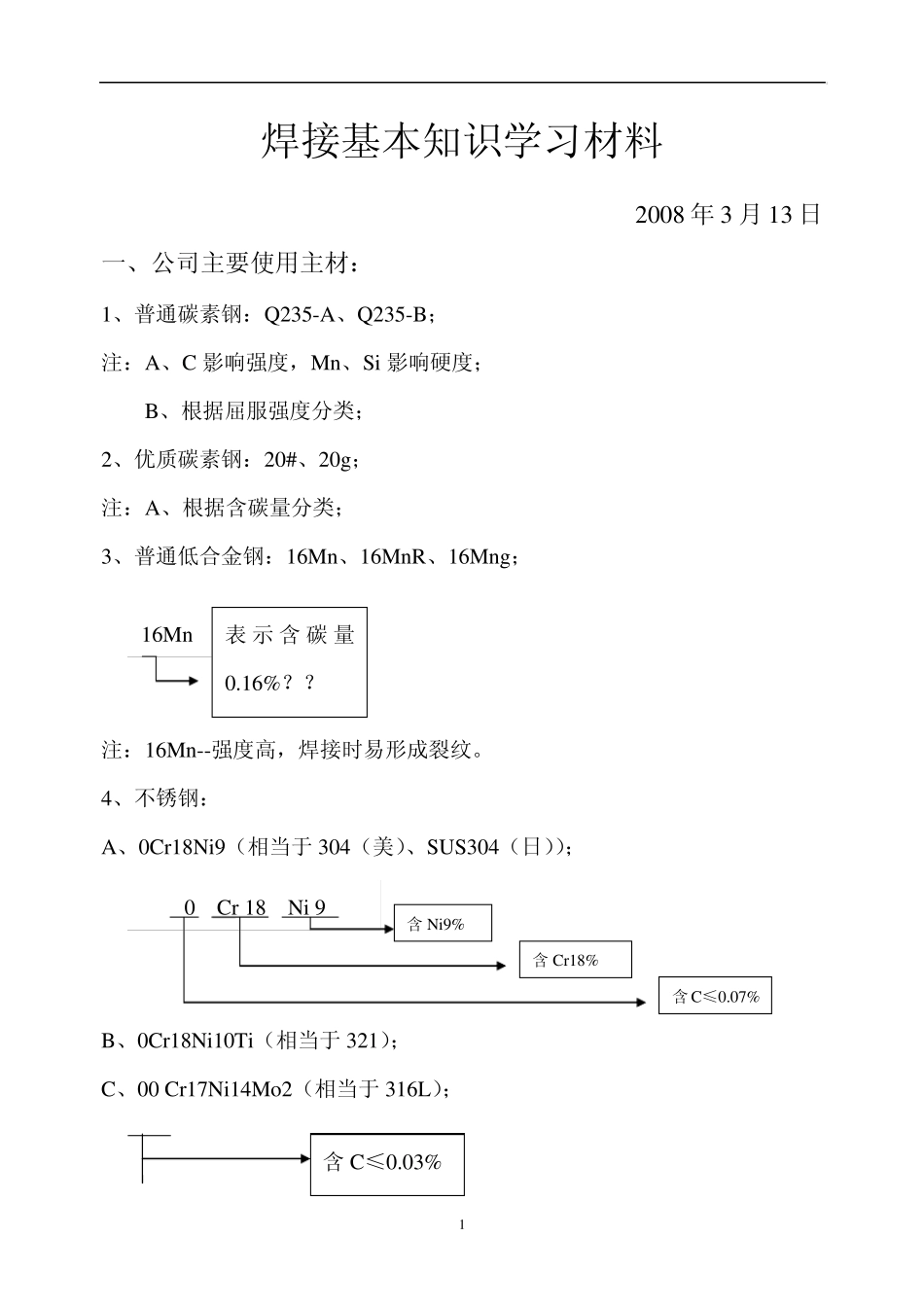

1 焊接基本知识学习材料 2008 年3 月13 日 一、公司主要使用主材： 1、普通碳素钢：Q235-A、Q235-B； 注：A、C 影响强度，Mn、Si 影响硬度； B、根据屈服强度分类； 2、优质碳素钢：20#、20g； 注：A、根据含碳量分类； 3、普通低合金钢：16Mn、16MnR、16Mng； 注：16Mn--强度高，焊接时易形成裂纹。 4、不锈钢： A、0Cr18Ni9（相当于304（美）、SUS304（日））； B、0Cr18Ni10Ti（相当于321）； C、00 Cr17Ni14Mo2（相当于316L）； 16Mn 表示含碳量0.16%？？ 0 Cr 18 Ni 9 含Ni9% 含Cr18% 含C≤0.07% 含C≤0.03% 2 D、00Cr19Ni10（相当于304L）； E、1Cr18Ni9Ti 等； 注：A、不锈钢在加热、融化等物理变化下，其奥氏体组织不变化、强度不变。 B、不锈钢中，Cr起钝化作用，达到13%时，不会被氧化，不会生锈。 C、含碳量低，越耐腐蚀。 D、不锈钢焊接时，不宜高温（会形成Cr23C6），减少焊缝Cr的含量，易使材料生锈。 E、不锈钢焊接时，与介质（易腐蚀的介质）接触（一般筒体内内部的一层）的一道最后焊接。 二、焊接材料： 1、焊材一级库的基本要求： A、焊材应存放在架子上，焊材离地面高度不小于300mm，离墙壁距离不小于300mm； B、焊材应按种类、牌号、批次、规格、入库时间分类堆放，每垛应有挂牌标注，入库的焊材应做到先入库先使用。 C、库房内温度不得低于5℃，相对湿度低于60%。 2、二级库的基本要求： A、二级库要做好焊材的烘干、发放、回收登记； B、焊材的烘烤按下表要求： 含碳量1.2% 3 焊材烘烤温度 表1 焊 材 类别 牌号（型号） 烘干温度（℃） 保温时间（h） 碳 钢 焊 条 J422（E4303） 150 1 J427（E4315） 350 1 J507（E5015） 350 1 不 锈 钢 焊 条 A102（E308-16） A132（E347-16） A022（E316L-16） A302（E309-16） 250 1 焊 剂 HJ431 250 2 HJ260，SJ101，SJ601 350 2 3、主要使用的电焊条有： 表2 碳钢焊条 不锈钢焊条 牌号 型号 牌号 型号 J422 E4303 A102 E308-16 J427 E4315 A132 E347-16 J507 E5015 A302 E309-16 A042 E316L-16 注：A、碳钢：J422、J427（16Mn--：J507）； B、不锈钢：A102、A132、A302、A022、A002 等； C、其中 A302 适用于碳钢和不锈钢焊接。原因，用 A102 等含 Cr、Ni少，硬度强，易形成马氏体，而 A302 含 Cr、Ni 较高。 D、不锈钢的焊接选材一般含元素量低于...
