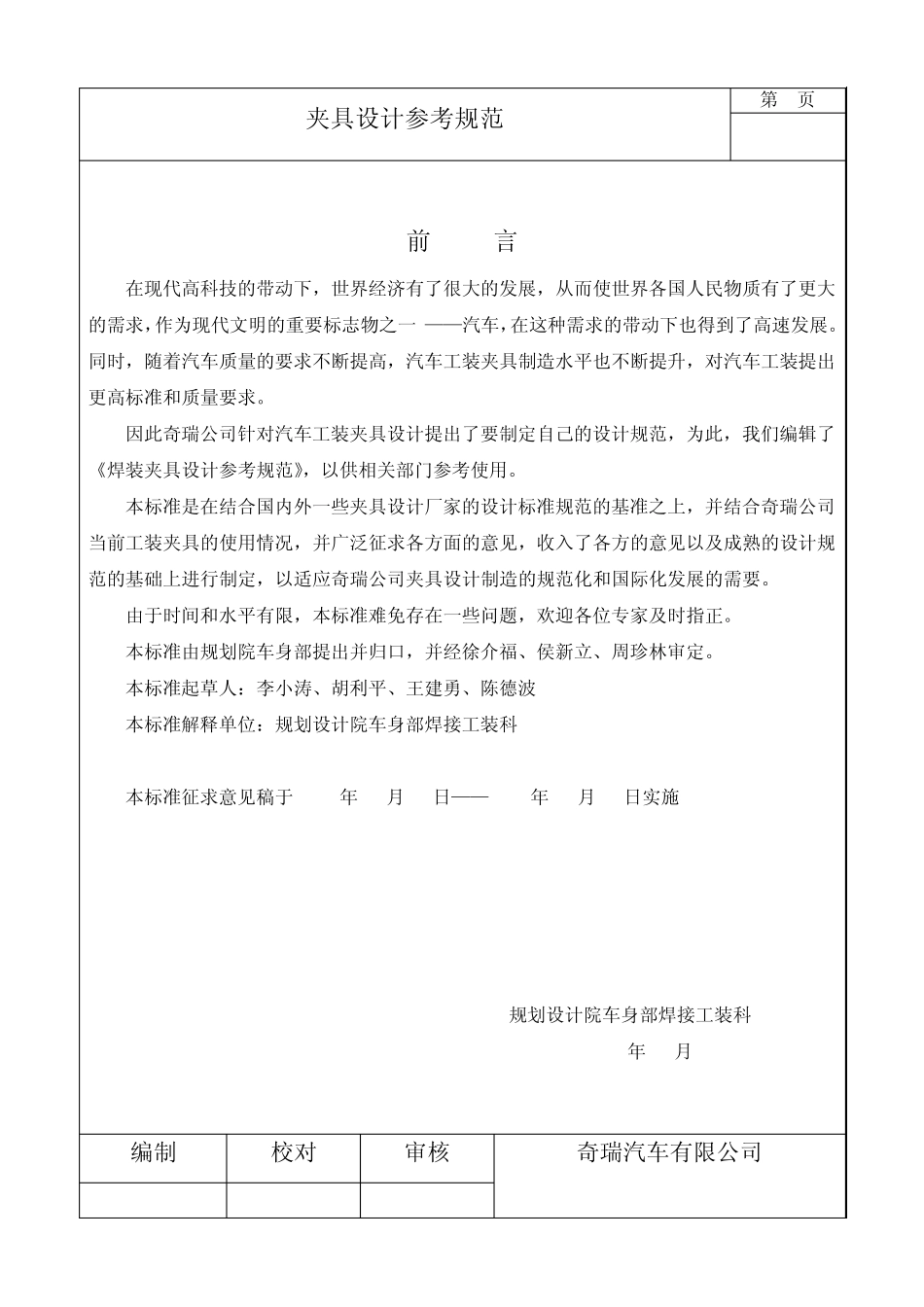

（试行） 夹具设计参考规范 第1页 1/1 前 言 在现代高科技的带动下，世界经济有了很大的发展，从而使世界各国人民物质有了更大的需求，作为现代文明的重要标志物之一 ——汽车，在这种需求的带动下也得到了高速发展。同时，随着汽车质量的要求不断提高，汽车工装夹具制造水平也不断提升，对汽车工装提出更高标准和质量要求。 因此奇瑞公司针对汽车工装夹具设计提出了要制定自己的设计规范，为此，我们编辑了《焊装夹具设计参考规范》，以供相关部门参考使用。 本标准是在结合国内外一些夹具设计厂家的设计标准规范的基准之上，并结合奇瑞公司当前工装夹具的使用情况，并广泛征求各方面的意见，收入了各方的意见以及成熟的设计规范的基础上进行制定，以适应奇瑞公司夹具设计制造的规范化和国际化发展的需要。 由于时间和水平有限，本标准难免存在一些问题，欢迎各位专家及时指正。 本标准由规划院车身部提出并归口，并经徐介福、侯新立、周珍林审定。 本标准起草人：李小涛、胡利平、王建勇、陈德波 本标准解释单位：规划设计院车身部焊接工装科 本标准征求意见稿于 2008年 03月 20日——2008年 04月 20日实施 规划设计院车身部焊接工装科 2008年 03月 编制 校对 审核 奇瑞汽车有限公司 CHERY AUTOMOBILE CO., LTD 夹具设计参考规范 第2页 1/1 目 录 1.制图规定画法„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 3 2.总图设计要求„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 5 3.规制块的设计要求规范„„„„„„„„„„„„„„„„„„„„„„„„„ 6 4.调整垫片设计要求规范„„„„„„„„„„„„„„„„„„„„„„„„„ 9 5.角座的设计要求规范„„„„„„„„„„„„„„„„„„„„„„„„„„ 11 6.BASE板的设计要求规范„„„„„„„„„„„„„„„„„„„„„„„„„ 13 7.导引挡块的设计要求规范„„„„„„„„„„„„„„„„„„„„„„„„ 15 8.定位销的设计要求规范„„„„„„„„„„„„„„„„„„„„„„„„„ 19 9.精度要求„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 22 10.其它„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„23 编制 校对 审核 奇瑞汽车有限公司 CHERY AUTOMOBILE CO., LTD 夹具设计参考规范 第3页 要求类型 制 图 规 定 ...
