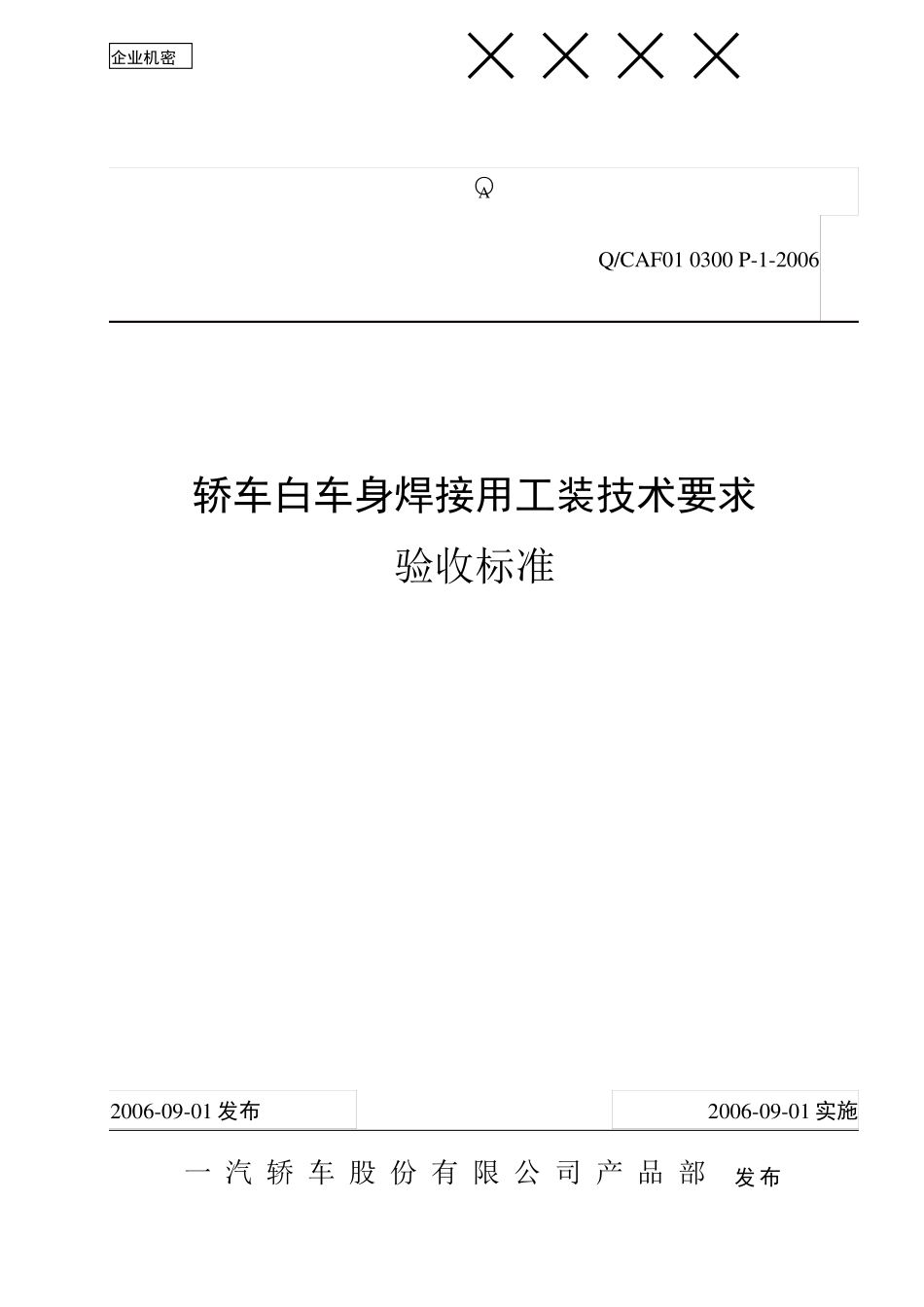

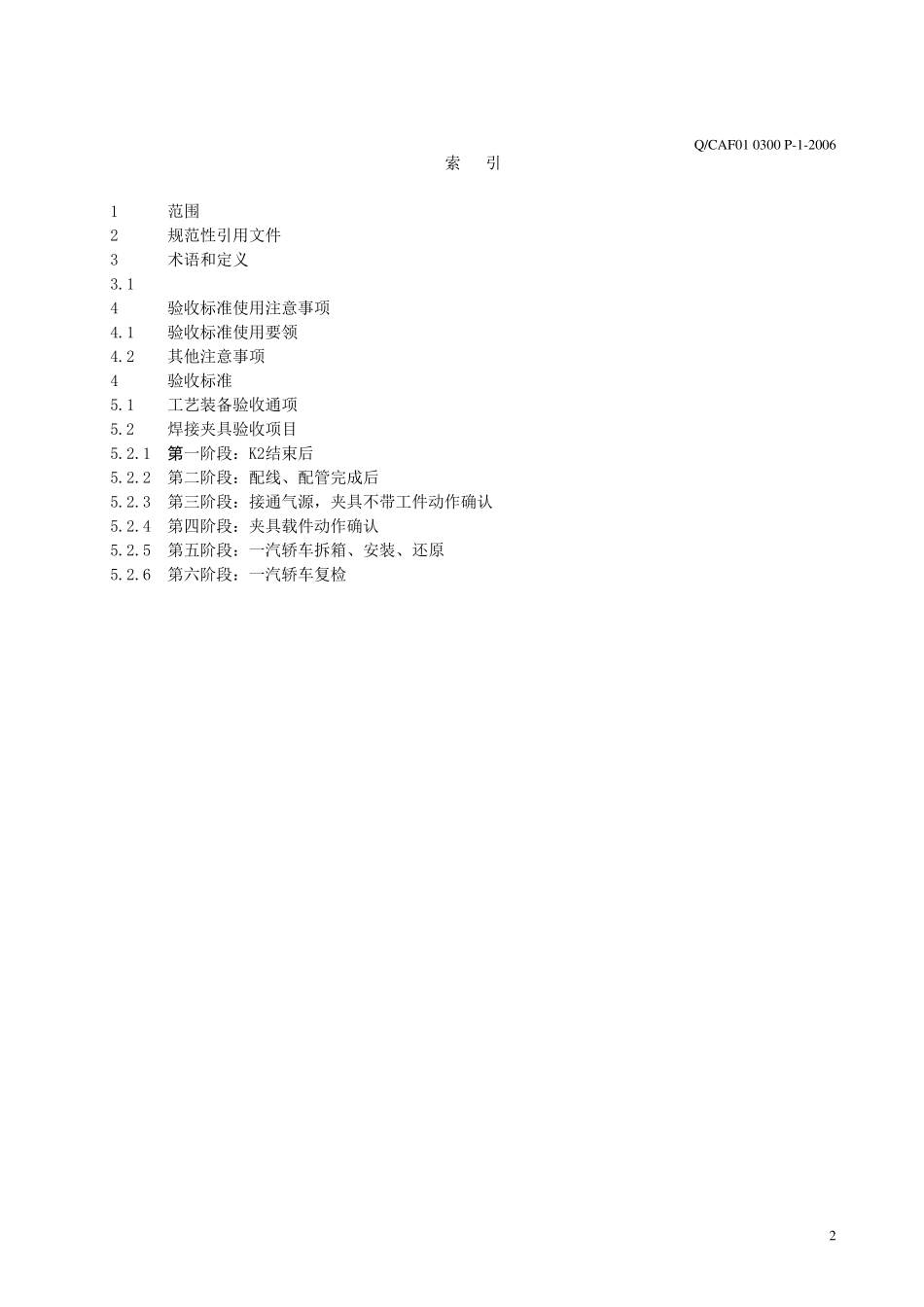

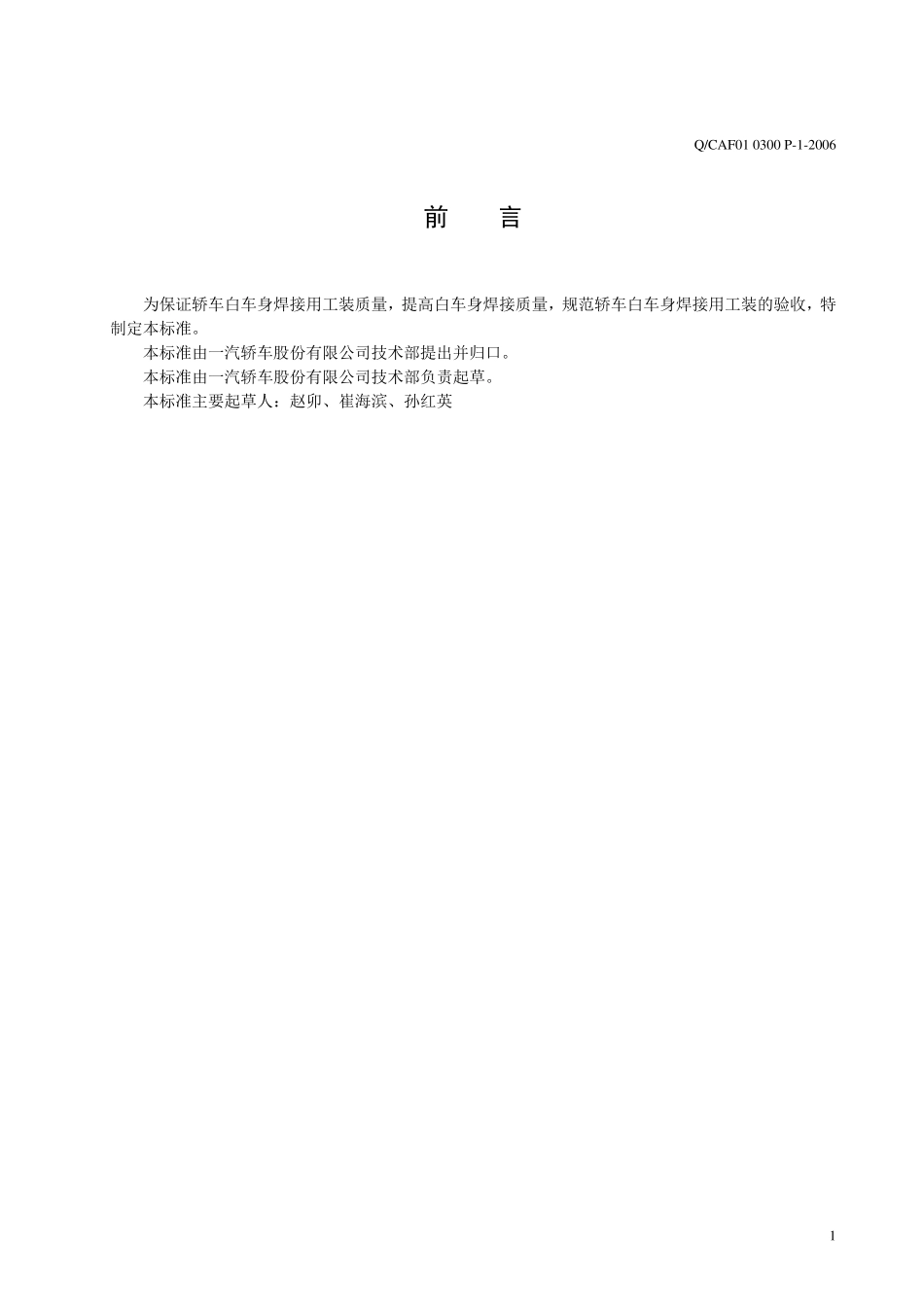

企业机密 ○A ×××× Q /CAF01 0300 P-1-2006 轿车白车身焊接用工装技术要求 验收标准 2006-09-01 发布 2006-09-01 实施 一 汽 轿 车 股 份 有 限 公 司 产 品 部 发 布 Q /CAF01 0300 P-1-2006 1 前 言 为保证轿车白车身焊接用工装质量,提高白车身焊接质量,规范轿车白车身焊接用工装的验收,特制定本标准。 本标准由一汽轿车股份有限公司技术部提出并归口。 本标准由一汽轿车股份有限公司技术部负责起草。 本标准主要起草人:赵卯、崔海滨、孙红英 Q /CAF01 0300 P-1-2006 2 索 引 1 范围 2 规范性引用文件 3 术语和定义 3.1 4 验收标准使用注意事项 4.1 验收标准使用要领 4.2 其他注意事项 4 验收标准 5.1 工艺装备验收通项 5.2 焊接夹具验收项目 5.2.1 第一阶段:K2结束后 5.2.2 第二阶段:配线、配管完成后 5.2.3 第三阶段:接通气源,夹具不带工件动作确认 5.2.4 第四阶段:夹具载件动作确认 5.2.5 第五阶段:一汽轿车拆箱、安装、还原 5.2.6 第六阶段:一汽轿车复检 Q/CAF01 0300 P-1-2006 3 轿车白车身焊接用工装技术要求-验收标准 1 范围 本标准规定了轿车白车身焊接用工装的验收标准。 本标准适用于轿车公司白车身焊接用工装验收。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款,其最新版本适用于本标准。 MES E6032 TG02 MES E6032 TG03 MES E6032 TG04 MES E6032 CB02 MES E6032 CB06 MES E6032 CC03 MES E6032 CC04 MES E6032 CC05 MES E6032 FA04 MES E6032 HA03 3 术语和定义 3.1 工艺装备: 实现制造加工工艺要求的设备。 Q/CAF01 0300 P-1-2006 4 4 验收标准使用注意事项 4.1 验收标准使用要领 验收日期 验收人 项目 名称 零件 号 ` 厂家自主验收 / 批 准 审 核 编 制 工装 编号 工装 名称 厂家 验收 / 一汽轿车验收 / 序号 验收内容 验收标准 验收项目 验收结果 厂家 自主 验收 厂家 验收 一汽 轿车 验收 厂家 自主 验收 厂家 验收 一汽 轿车 验收 1 焊接强度检查: 1.确认有强度要求的部位,焊接工艺是否满足要求; 2.天然气管道等的焊接不允许开45°坡口,应当对接焊接; 目视确认:容易产生裂纹 ● ● 2 衬套使用检查: 1.防止松动,原则上要求不使用DU衬套; 2.基准销的淬火衬套,应防止脱落;...
