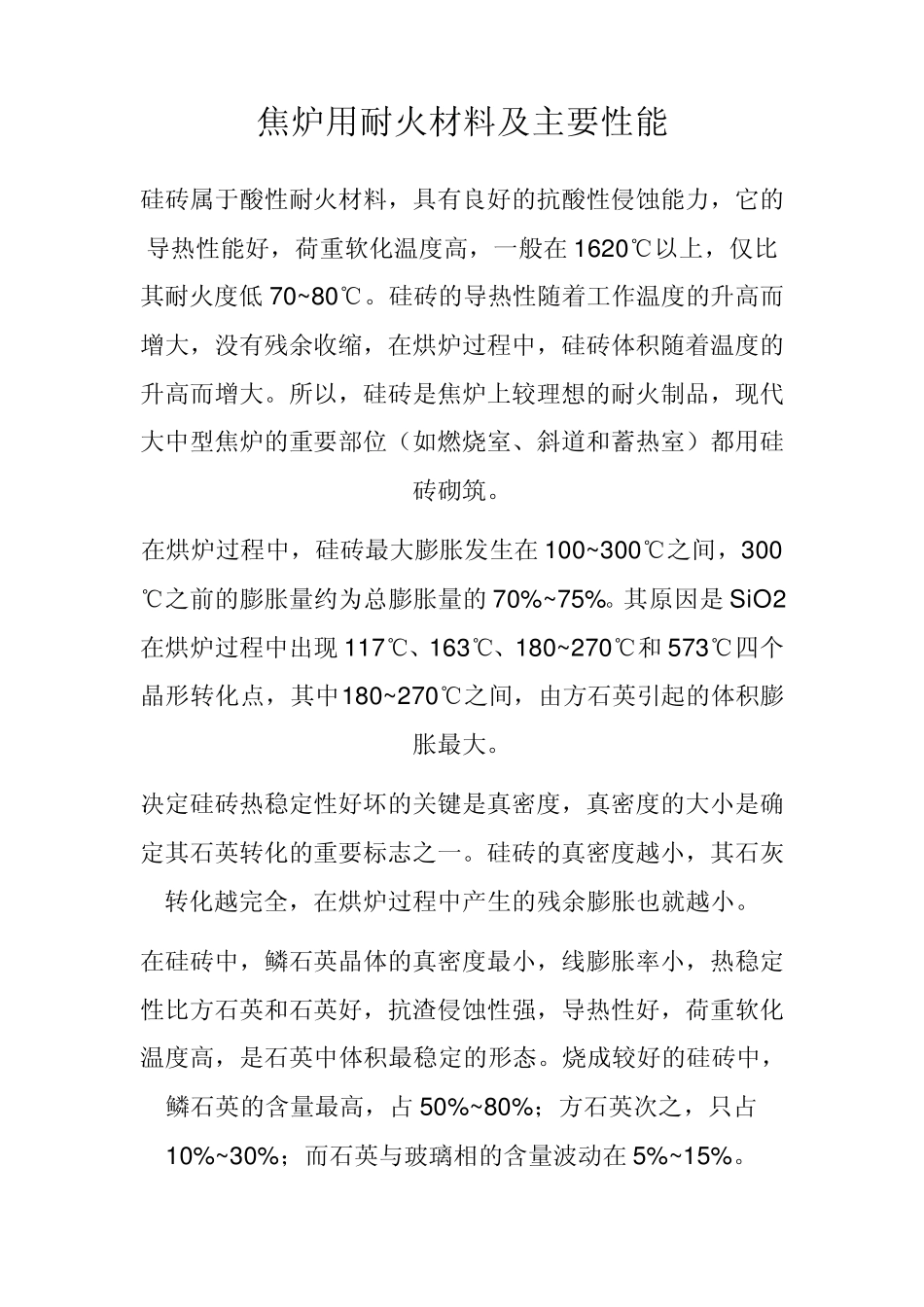

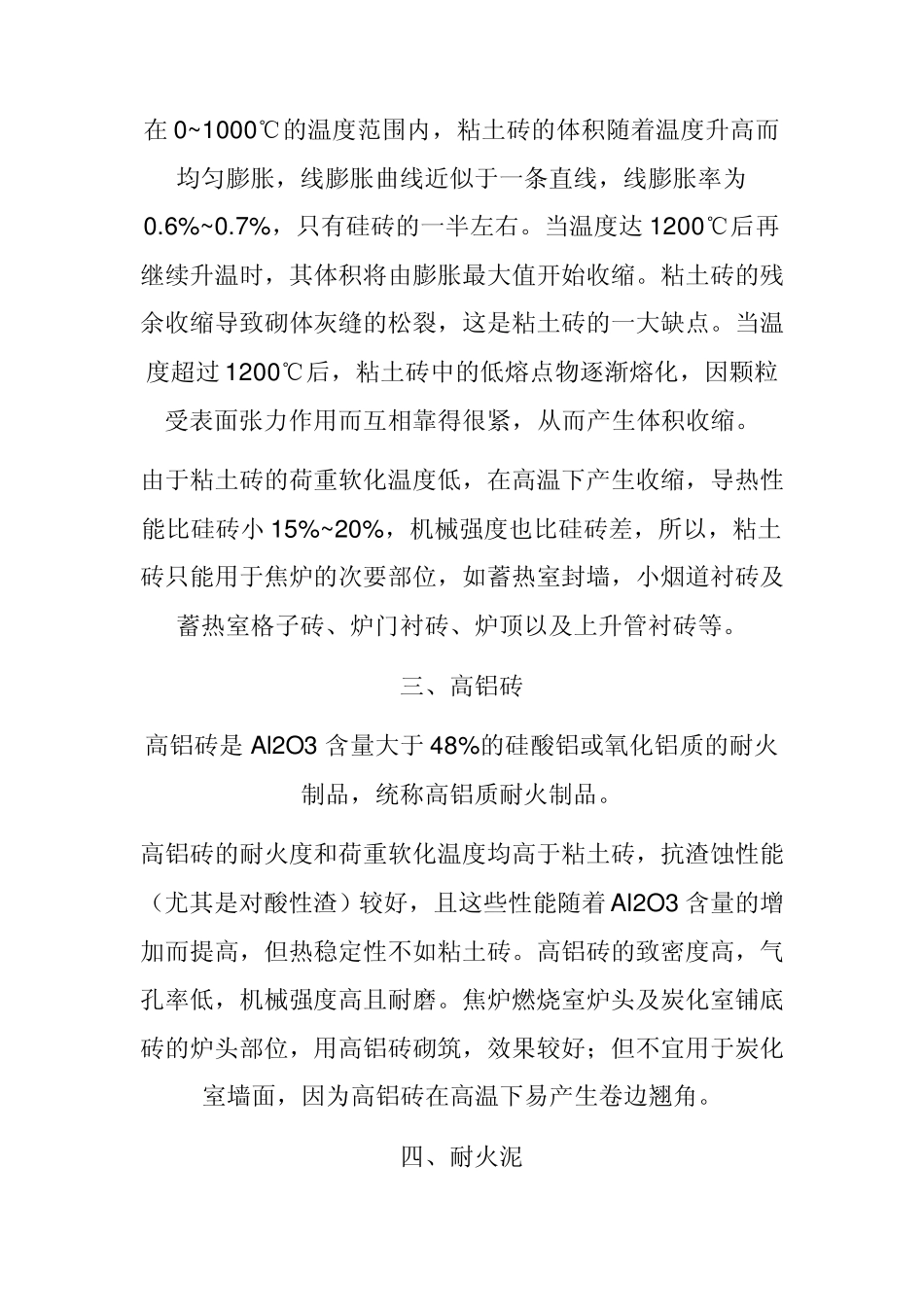

焦炉用耐火材料及主要性能 硅砖属于酸性耐火材料，具有良好的抗酸性侵蚀能力，它的导热性能好，荷重软化温度高，一般在1620℃以上，仅比其耐火度低 70~ 80℃。硅砖的导热性随着工作温度的升高而增大，没有残余收缩，在烘炉过程中，硅砖体积随着温度的升高而增大。所以，硅砖是焦炉上较理想的耐火制品，现代大中型焦炉的重要部位（如燃烧室、斜道和蓄热室）都用硅砖砌筑。 在烘炉过程中，硅砖最大膨胀发生在100~ 300℃之间，300℃之前的膨胀量约为总膨胀量的70%~ 75%。其原因是 SiO2在烘炉过程中出现 117℃、163℃、180~ 270℃和 573℃四个晶形转化点，其中180~ 270℃之间，由方石英引起的体积膨胀最大。 决定硅砖热稳定性好坏的关键是真密度，真密度的大小是确定其石英转化的重要标志之一。硅砖的真密度越小，其石灰转化越完全，在烘炉过程中产生的残余膨胀也就越小。 在硅砖中，鳞石英晶体的真密度最小，线膨胀率小，热稳定性比方石英和石英好，抗渣侵蚀性强，导热性好，荷重软化温度高，是石英中体积最稳定的形态。烧成较好的硅砖中，鳞石英的含量最高，占 50%~ 80%；方石英次之，只占10%~ 30%；而石英与玻璃相的含量波动在5%~ 15%。 当工作温度低于600~700℃时，硅砖的体积变化较大，抗急冷急热的性能较差，热稳定性也不好。若焦炉长期在这种温度下工作，砌体就很容易破裂破损。 二、粘土砖 粘土砖是指 Al2O3 含量为 30%~40%硅酸铝材料的粘土质制品。粘土砖是用 50%的软质粘土和 50%硬质粘土熟料，按一定的粒度要求进行配料，经成型、干燥后，在1300~1400℃的高温下烧成。粘土砖的矿物组成主要是高岭石（Al2O3·2SiO2·2H2O）和 6%~7%的杂质（钾、钠、钙、钛、铁的氧化物）。粘土砖的烧成过程，主要是高岭石不断失水分解生成莫来石（3Al2O3·2SiO2）结晶的过程。粘土砖中的SiO2 和 Al2O3 在烧成过程中与杂质形成共晶低熔点的硅酸盐，包围在莫来石结晶周围。 粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，对碱性物质的抵抗能力稍差。粘土砖的热性能好，耐急冷急热。 粘土砖的耐火度与硅砖不相上下，高达 1690~1730℃，但荷重软化温度却比硅砖低200℃以上。因为粘土砖中除含有高耐火度的莫来石结晶外，还含有接近一半的低熔点非晶质玻璃相。 在0~ 1000℃的温度范围内，粘土砖的体积随着温度升高而均匀膨胀，线膨胀曲线近似于一条直线，线膨胀率为0.6%~ 0.7%，只有硅砖的一半左右。当温度达 12...
