煤矿井下供排水系统安装工程施工组织设计

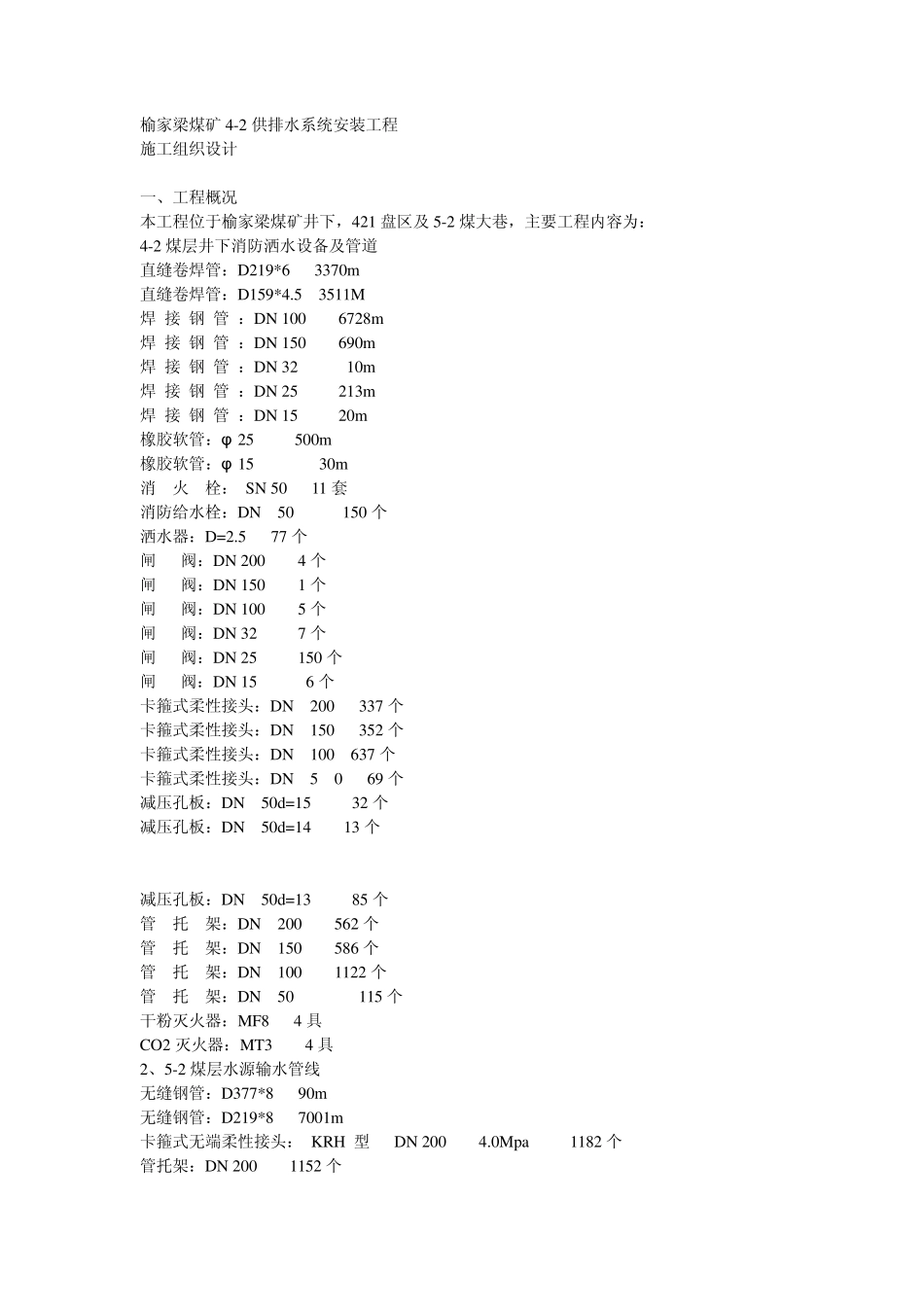

煤矿井下供排水系统安装工程施工组织设计_第1页
1/8

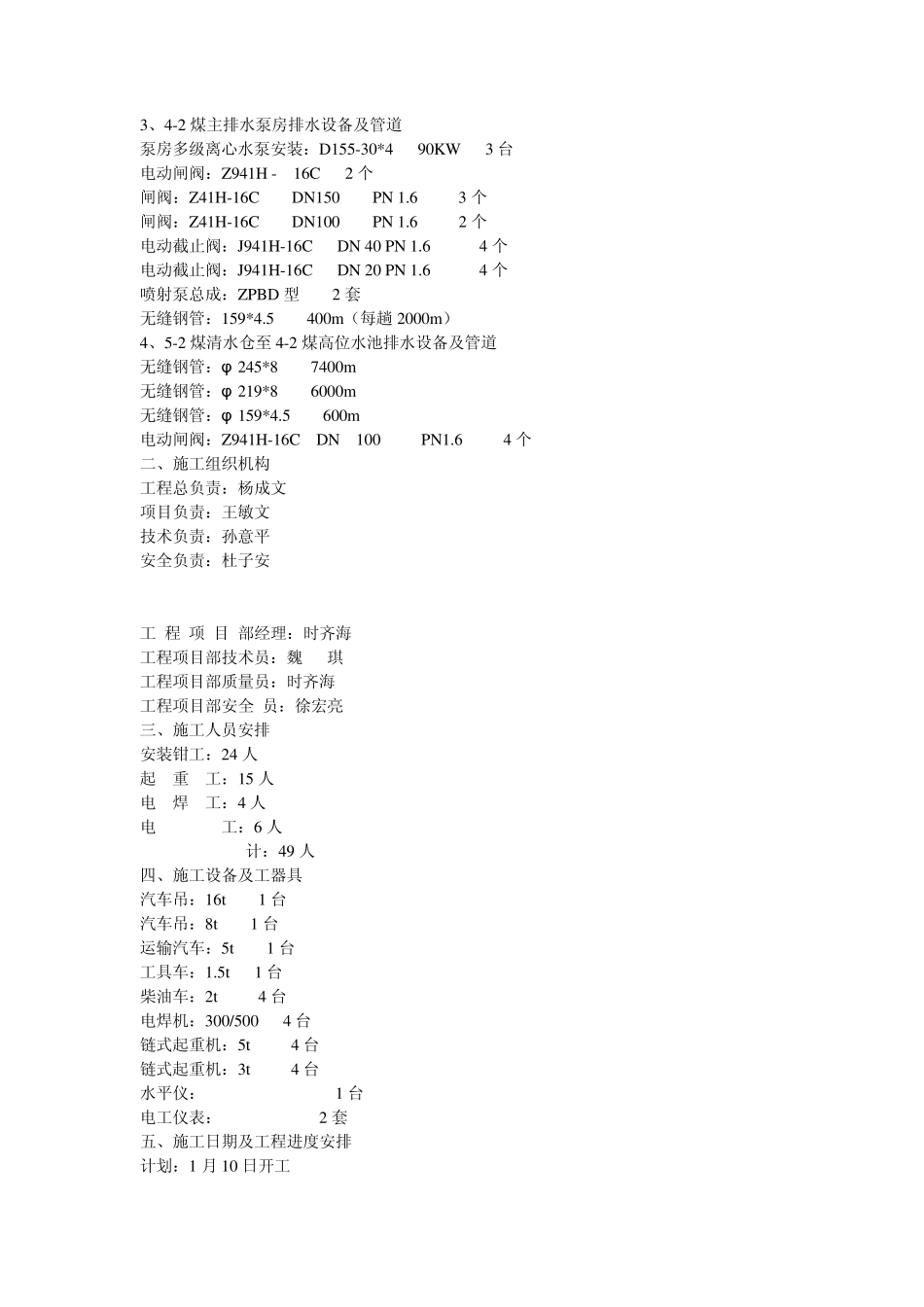

煤矿井下供排水系统安装工程施工组织设计_第2页
2/8

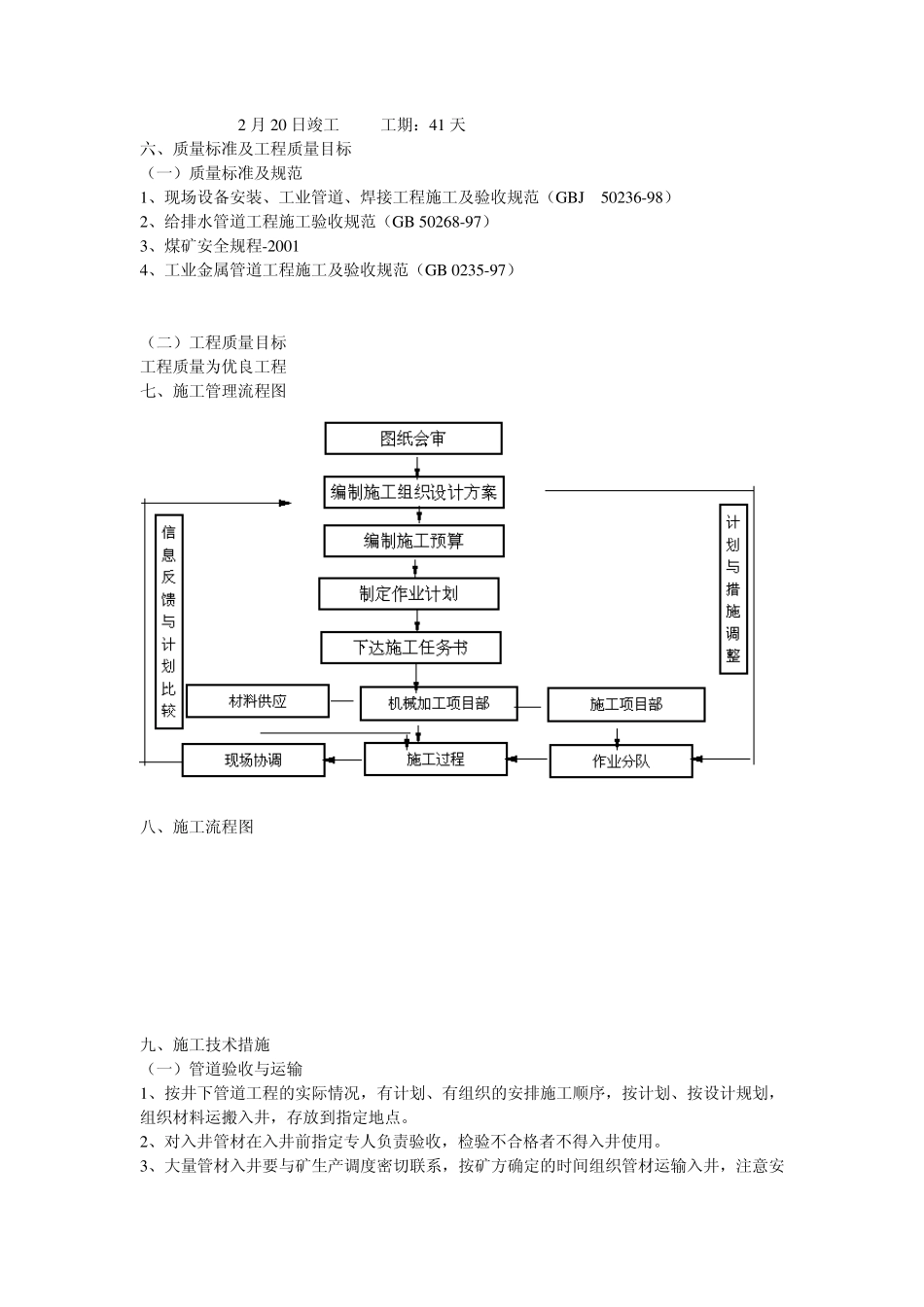

煤矿井下供排水系统安装工程施工组织设计_第3页
3/8
榆家梁煤矿4-2 供排水系统安装工程 施工组织设计 一、工程概况 本工程位于榆家梁煤矿井下,421 盘区及 5-2 煤大巷,主要工程内容为: 4-2 煤层井下消防洒水设备及管道 直缝卷焊管:D219*6 3370m 直缝卷焊管:D159*4.5 3511M 焊 接 钢 管 :DN 100 6728m 焊 接 钢 管 :DN 150 690m 焊 接 钢 管 :DN 32 10m 焊 接 钢 管 :DN 25 213m 焊 接 钢 管 :DN 15 20m 橡胶软管:φ 25 500m 橡胶软管:φ 15 30m 消 火 栓: SN 50 11 套 消防给水栓:DN 50 150 个 洒水器:D=2.5 77 个 闸 阀:DN 200 4 个 闸 阀:DN 150 1 个 闸 阀:DN 100 5 个 闸 阀:DN 32 7 个 闸 阀:DN 25 150 个 闸 阀:DN 15 6 个 卡箍式柔性接头:DN 200 337 个 卡箍式柔性接头:DN 150 352 个 卡箍式柔性接头:DN 100 637 个 卡箍式柔性接头:DN 5 0 69 个 减压孔板:DN 50d=15 32 个 减压孔板:DN 50d=14 13 个 减压孔板:DN 50d=13 85 个 管 托 架:DN 200 562 个 管 托 架:DN 150 586 个 管 托 架:DN 100 1122 个 管 托 架:DN 50 115 个 干粉灭火器:MF8 4 具 CO2 灭火器:MT3 4 具 2、5-2 煤层水源输水管线 无缝钢管:D377*8 90m 无缝钢管:D219*8 7001m 卡箍式无端柔性接头: KRH 型 DN 200 4.0Mpa 1182 个 管托架:DN 200 1152 个 3、4-2 煤主排水泵房排水设备及管道 泵房多级离心水泵安装:D155-30*4 90KW 3 台 电动闸阀:Z941H - 16C 2 个 闸阀:Z41H-16C DN150 PN 1.6 3 个 闸阀:Z41H-16C DN100 PN 1.6 2 个 电动截止阀:J941H-16C DN 40 PN 1.6 4 个 电动截止阀:J941H-16C DN 20 PN 1.6 4 个 喷射泵总成:ZPBD 型 2 套 无缝钢管:159*4.5 400m(每趟 2000m) 4、5-2 煤清水仓至 4-2 煤高位水池排水设备及管道 无缝钢管:φ 245*8 7400m 无缝钢管:φ 219*8 6000m 无缝钢管:φ 159*4.5 600m 电动闸阀:Z941H-16C DN 100 PN1.6 4 个 二、施工组织机构 工程总负责:杨成文 项目负责:王敏文 技术负责:孙意平 安全负责:杜子安 工 程 项 目 部经理:时齐海 工程项目部技术员:魏 琪 工程项目部质量员:时齐海 工程项目部安全 员:徐宏亮 三、施工人员安排 安装钳工:24 人 起 重 工:1...
